General
Cada apoyo en nudo tiene su sistema de ejes local. Los ejes se definen como X ', Y' y Z '. Por defecto, este sistema de eje de soporte se basa en el sistema de eje global del archivo RFEM o RSTAB. Sin embargo, es posible definir un sistema de ejes personal o simplemente un giro. En el ejemplo que se muestra aquí, los sistemas de ejes de los apoyos se muestran para todos los apoyos en nudos. Las opciones de las no linealidades individuales se muestran para el desplazamiento en X '. Se aplican definiciones similares para las otras dos direcciones de los ejes del apoyo.
Nota: La no linealidad se refiere siempre al esfuerzo actuando en el apoyo.

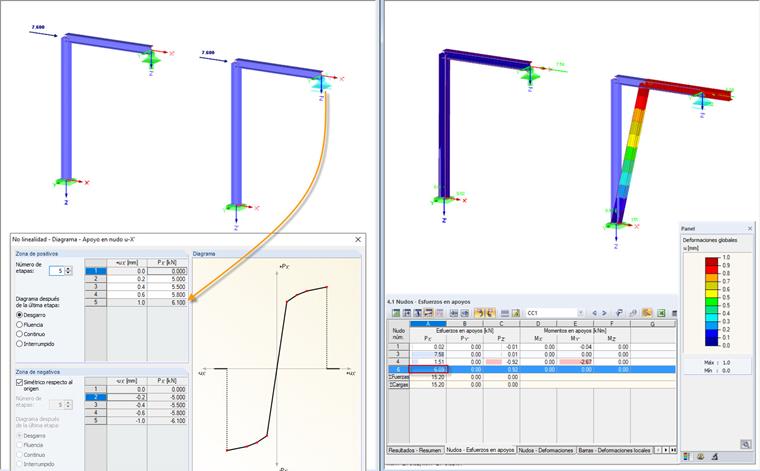

Diagrama: Desgarro
En el diagrama, el comportamiento carga-deformación de un apoyo se puede reproducir muy cerca de la realidad. En el caso de "ceder", el soporte falla después de alcanzar la mayor fuerza de soporte positiva o la más pequeña. Las zonas positivas y negativas también se pueden definir independientemente entre sí. En la figura 01, se seleccionó la carga actuante de tal manera que representara el estado poco antes de alcanzar el desgarro.

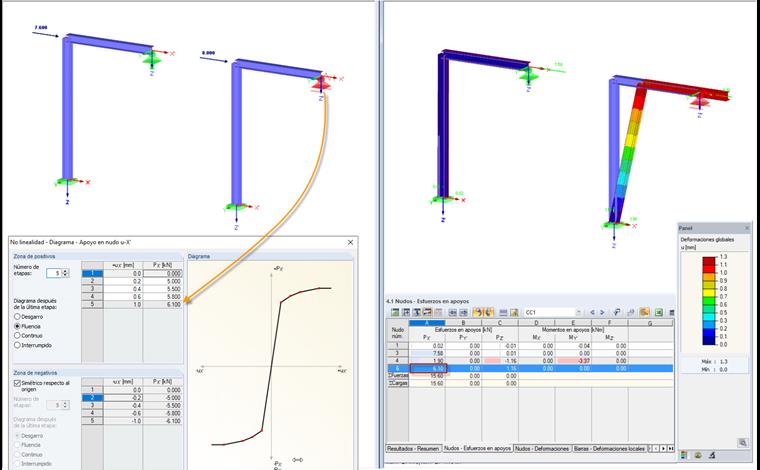

Diagrama: fluencia
Si se alcanza la deformación definida, la fuerza en el apoyo ya no aumenta en incrementos de carga adicionales. Este estado se conoce como "ceder". La deformación puede aumentar, pero la fuerza en el apoyo no excede el valor máximo definido. También es posible especificar esto de manera diferente para las zonas positivas y negativas.

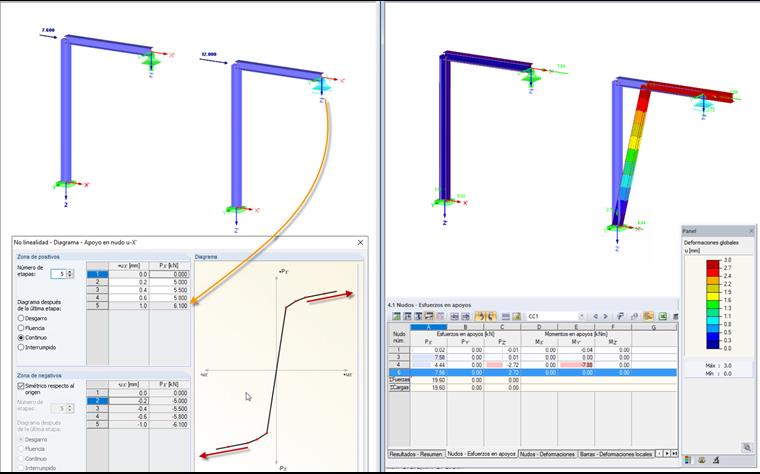

Diagrama: Continua
Después de alcanzar la máxima definición definida, la fuerza en el apoyo y la deformación continúan incrementándose linealmente. La relación se define por el gradiente de la línea recta, descrito por las dos últimas entradas del diagrama.

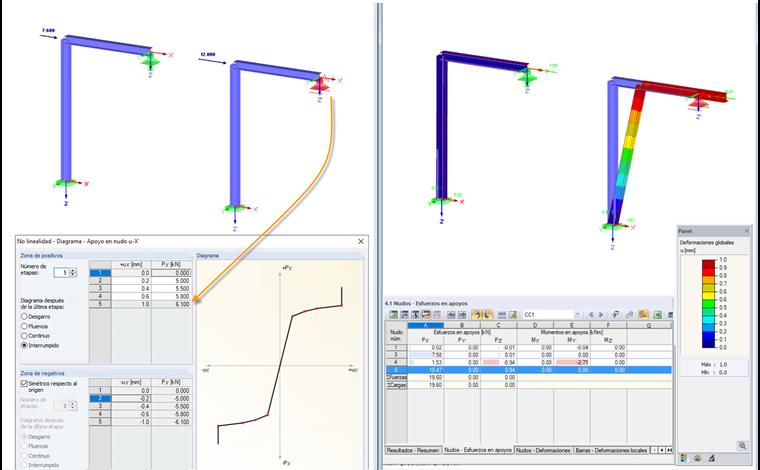

Diagrama: Detener
A partir de la deformación mayor que el último valor en el diagrama, el apoyo es totalmente eficaz. El nudo se conserva completamente para la dirección definida.

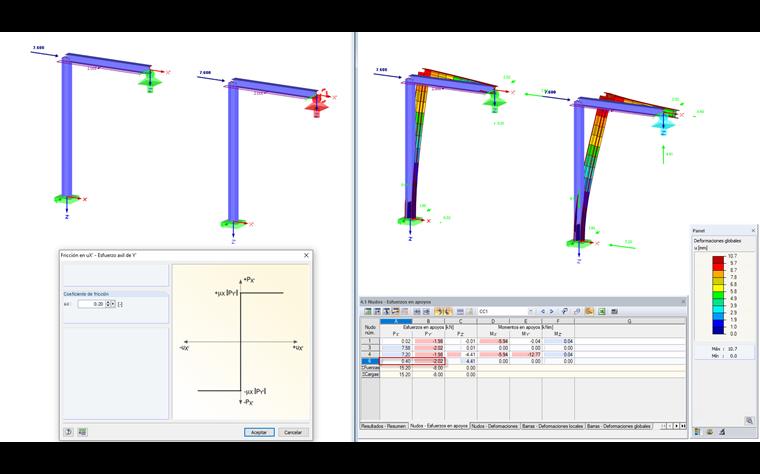

Fricción PY'
En este caso, la definición de soporte tiene en cuenta la fuerza de soporte que actúa en la dirección Y '. Al definir el coeficiente de fricción, se establece el valor máximo de la fuerza de apoyo en X 'en relación con la fuerza de apoyo en Y'.

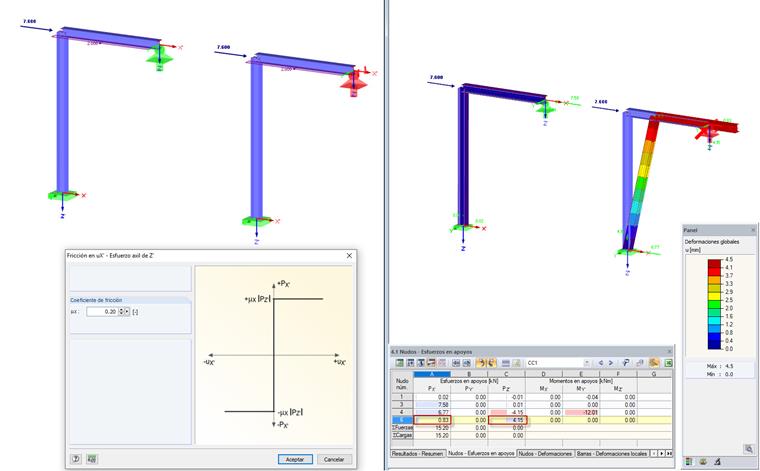

Fricción PZ'
La definición de soporte tiene en cuenta la fuerza de soporte que actúa en la dirección Z '. Al definir el coeficiente de fricción, se establece el valor máximo de la fuerza de apoyo en X 'en relación con la fuerza de apoyo en Z'.

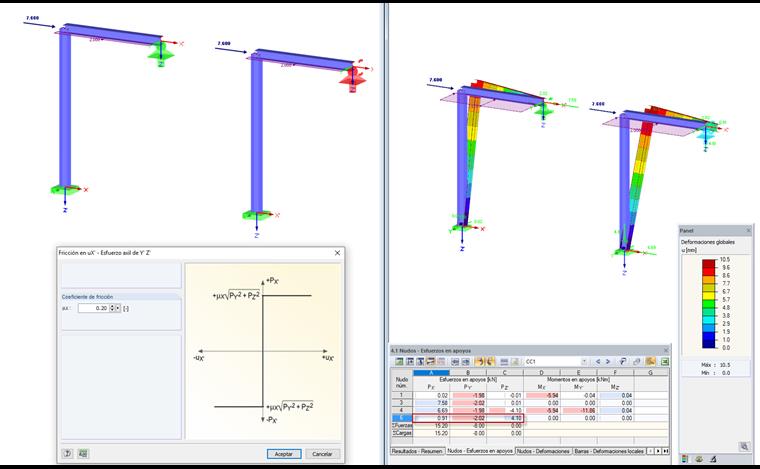

Fricción PY'PZ'
Esta opción permite modelar el apoyo utilizando el vector PY 'y PZ' así como el coeficiente de fricción.

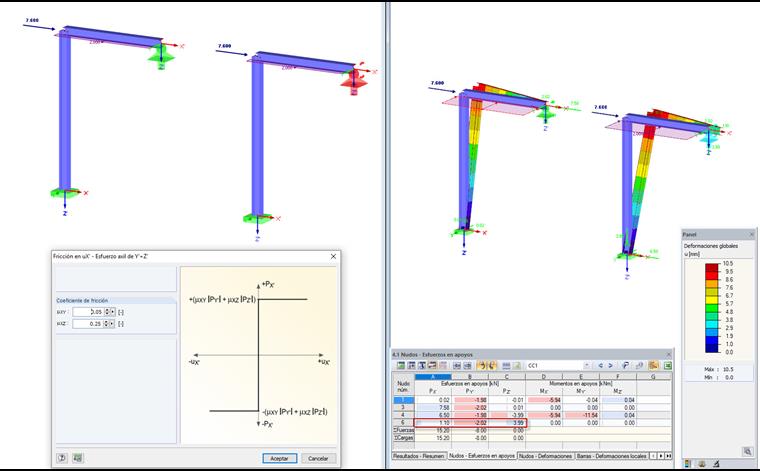

Fricción PY'+PZ'
Si el apoyo está diseñado de tal manera que el coeficiente de fricción es diferente para Y 'y Z', puede usar esta definición de apoyo. La fuerza de soporte respectiva se multiplica por el coeficiente de fricción especificado, y ambos componentes se suman para formar el soporte de gobierno en X '.
