软件功能 - 支座非线性示例| 1.2

技术文章

This article was translated by Google Translator

View original text

RFEM和RSTAB为节点支座的非线性定义提供了很多选择。 关于先前的文章 ,在下面的一个简单的例子中展示了非线性支座设计的可能性。 为了更好的理解,图中给线性定义的支座的结果始终是平行显示的。

一般

每个节点支座都有一个自己的局部坐标系。 这里坐标轴用 X'、Y' 和 Z' 表示。 默认情况下,该支撑轴系基于RFEM或RSTAB文件的全局轴系。 也可以定义一个自定义坐标系或者一个转角。 在这里列举的例子中显示所有节点支座的支座坐标系。 X'中的位移显示了各个非线性的选项。 对于其它两个支座坐标轴方向,定义也同样是相似的。

注释: 非线性始终与作用的支座反力相关联。

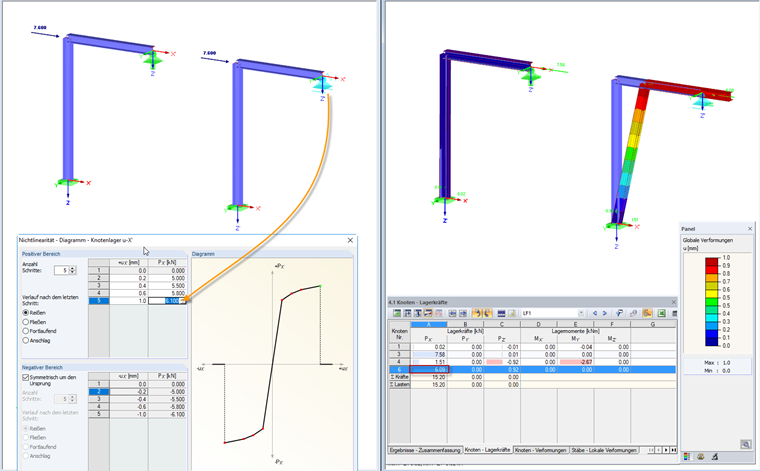

图示: 撕裂

图片 01 - 图示: 撕裂

在该图中可以非常逼近地再现支座的荷载-变形特性。 在“屈服”情况下,支座在达到最大正支座力或最小负支座力后失效。 正负区域也可以相互独立定义。 在图01中选择了作用荷载,以表示即将达到撕裂之前的状态。

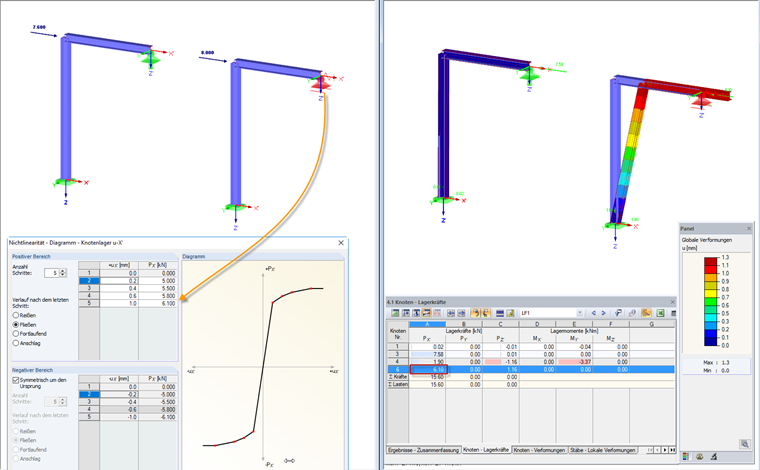

图示: 屈服

图片 02 - 图示: 屈服

如果达到定义的变形,则支座力不再随荷载的增加而增加。 将该状态称为“屈服”。 变形会进一步增加,但支座力不会超过定义的最大值。 对于正区域和负区域也可以对此进行不同的指定。

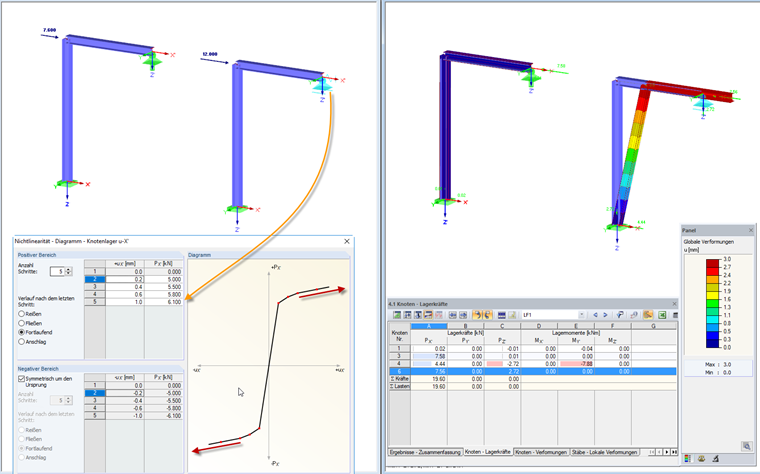

图示: 连续

图片 03 - 图示: 连续

达到定义的最大变形后,支座力和变形继续线性增加。 该比值由直线的斜率定义,最后两个图表条目对此进行了描述。

图示: 停止

图片 04 - 图示: 停止

当变形大于图中的最后一个值时,支座的作用已满。 然后按照定义的方向完全保留该节点。

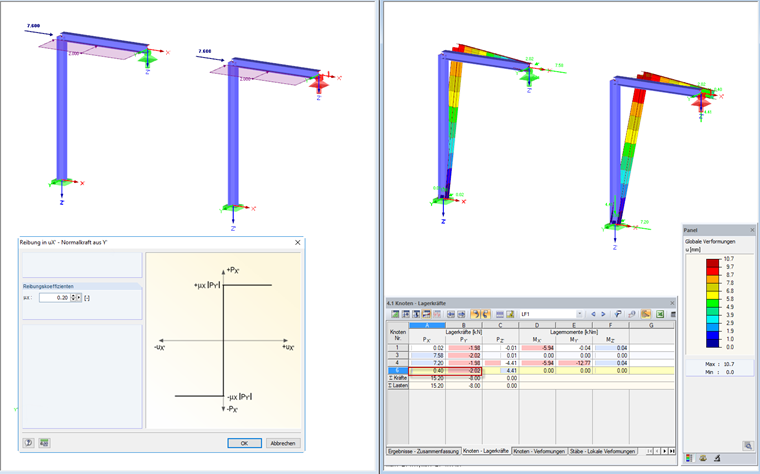

摩擦PY'

图片 05 - 摩擦PY'

在这种情况下,支座定义考虑沿Y'方向作用的支座力。 通过定义摩擦系数,设定X'中的支座力与Y'中的支座力的最大值。

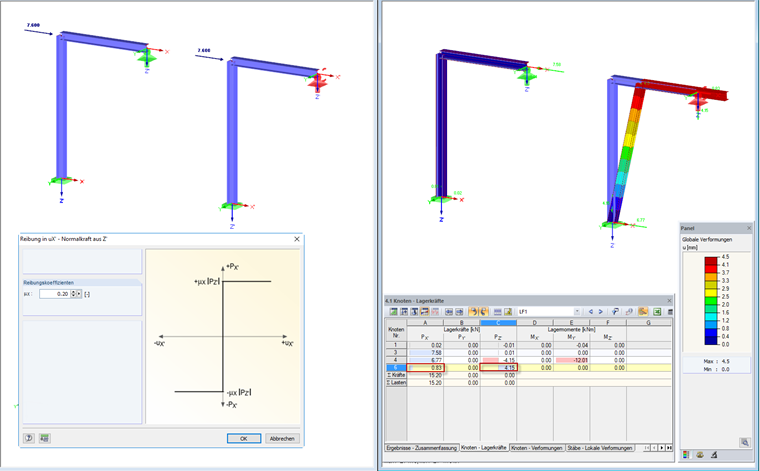

摩擦力PZ'

图片 06 - 摩擦力PZ'

支座定义考虑了沿Z'方向作用的支座力。 通过定义摩擦系数,设定X'中的支座力与Z'中的支座力的最大值。

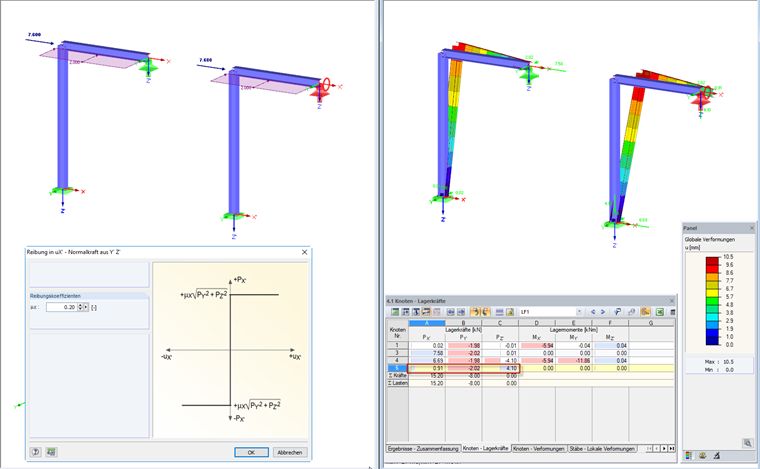

摩擦PY'PZ'

图片 07 - 摩擦PY'PZ'

该选项允许您使用PY'和PZ'的矢量以及摩擦系数对支座进行建模。

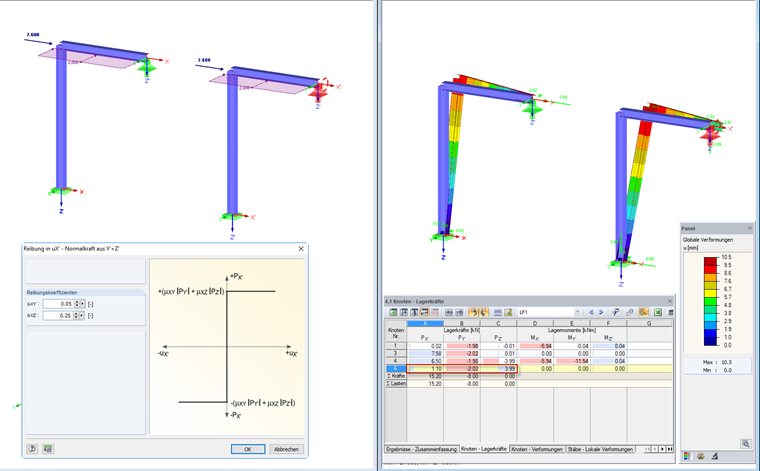

摩擦PY'+ PZ'

图片 08 - 摩擦PY' + PZ'

如果支座的Y'和Z'摩擦系数不同,则可以使用该支座定义。 相应的支座力乘以规定的摩擦系数,然后将两个分量相加,形成支座X'。

关键词

支座非线性 撕裂 屈服 停止 摩擦力验算
