generale
Ogni supporto nodale ha il proprio sistema di assi locale. Gli assi sono definiti come X ', Y' e Z '. Per impostazione predefinita, questo sistema di assi di supporto si basa sul sistema di assi globale del file RFEM o RSTAB. Tuttavia, è possibile definire un sistema di assi personalizzato o semplicemente una rotazione. Nell'esempio mostrato qui, i sistemi degli assi di supporto sono visualizzati per tutti i supporti nodali. Le opzioni delle singole non linearità sono mostrate per lo spostamento in X '. Definizioni simili si applicano alle altre due direzioni dell'asse del vincolo esterno.
Nota: La non linearità si riferisce sempre alla forza di supporto agente.

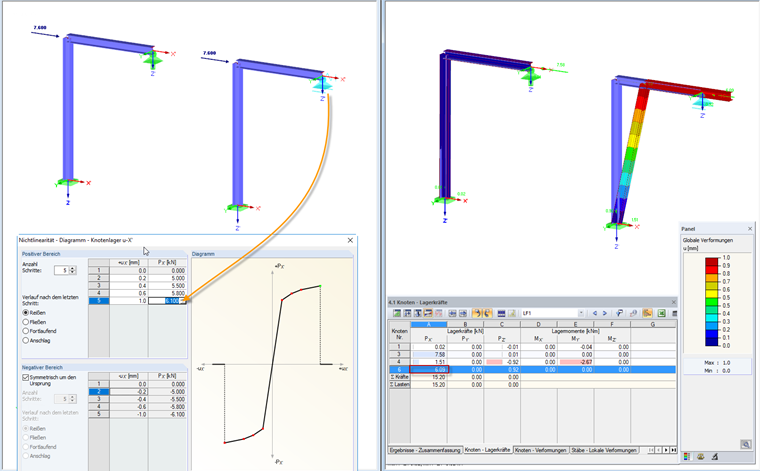

Diagramma: Strappamento
Nel diagramma, il comportamento carico-deformazione di un supporto può essere riprodotto molto vicino alla realtà. Nel caso di "cedimento", il supporto fallisce dopo aver raggiunto la forza di supporto più grande positiva o più piccola negativa. Le zone positive e negative possono anche essere definite indipendentemente l'una dall'altra. Nella figura 01, il carico agente è stato selezionato in modo tale da rappresentare lo stato poco prima di raggiungere lo strappo.
Diagramma: snervamento
Se viene raggiunta la deformazione definita, la forza del vincolo non aumenta più con ulteriori incrementi di carico. Questo stato è definito "snervante". La deformazione può aumentare, ma la forza del vincolo non supera il valore massimo definito. È anche possibile specificarlo in modo diverso per le zone positive e negative.

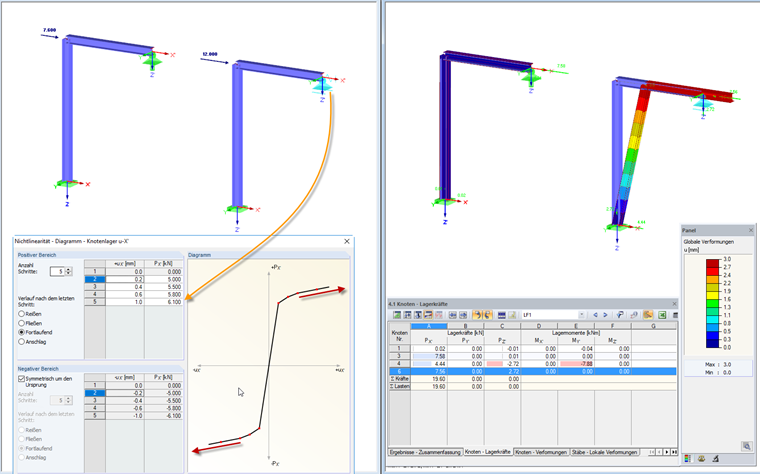

Diagramma: Continuo
Dopo aver raggiunto la deformazione massima definita, la forza di supporto e la deformazione continuano ad aumentare in modo lineare. Il rapporto è definito dal gradiente della linea retta, descritto dalle ultime due voci del diagramma.

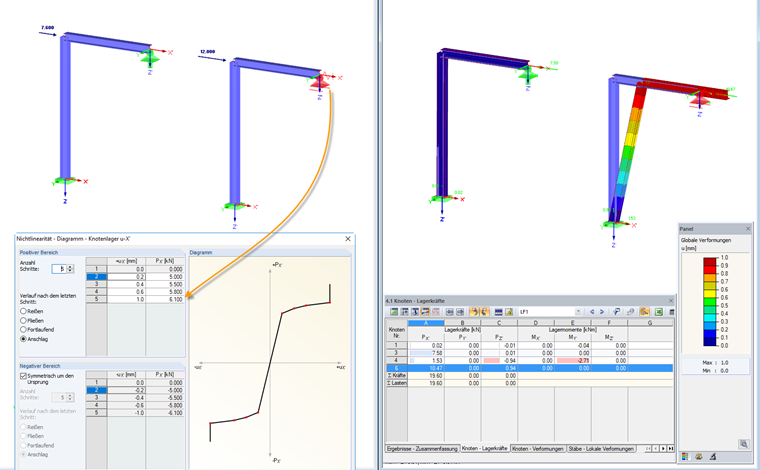

Diagramma: stop
A partire dalla deformazione maggiore dell'ultimo valore nel diagramma, l'effetto del supporto è pieno. Il nodo viene quindi preservato completamente per la direzione definita.

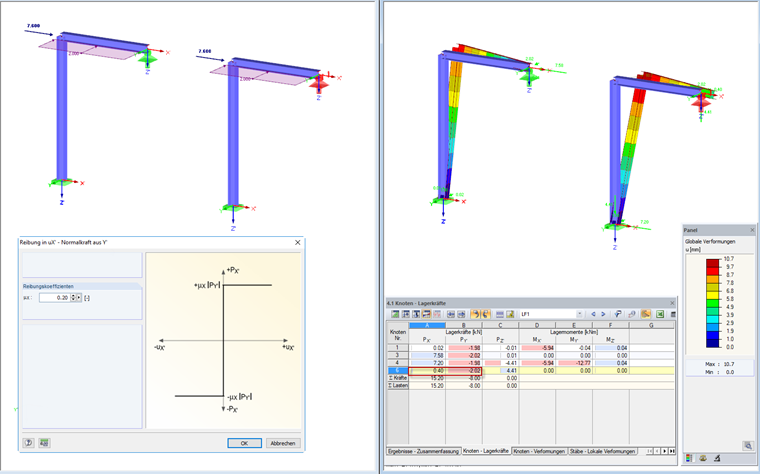

Friction PY '
In questo caso, la definizione del supporto tiene conto della forza di supporto che agisce nella direzione Y '. Definendo il coefficiente di attrito, si imposta il valore massimo della forza di supporto in X 'relativa alla forza di supporto in Y'.

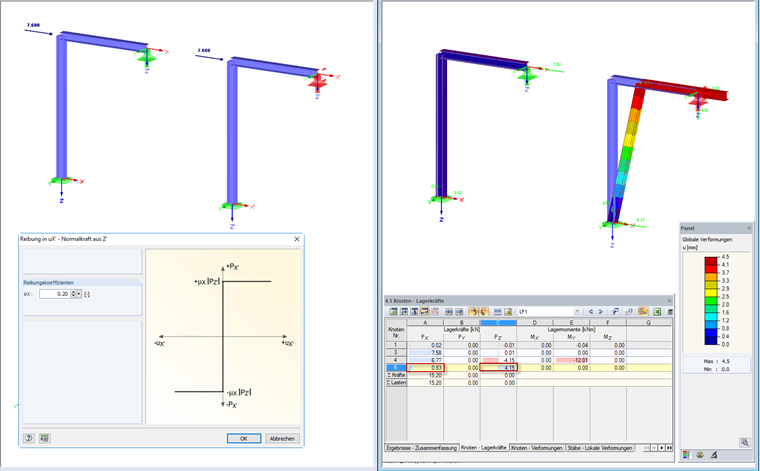

Friction PZ '
La definizione del supporto tiene conto della forza di supporto che agisce nella direzione Z '. Definendo il coefficiente di attrito, si imposta il valore massimo della forza di supporto in X 'relativa alla forza di supporto in Z'.

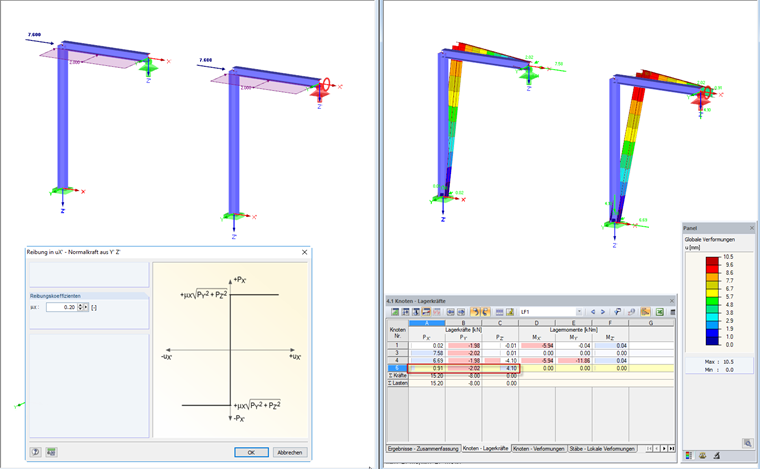

Attrito PY'PZ '
Questa opzione consente di modellare il vincolo esterno utilizzando il vettore di PY 'e PZ' e il coefficiente di attrito.

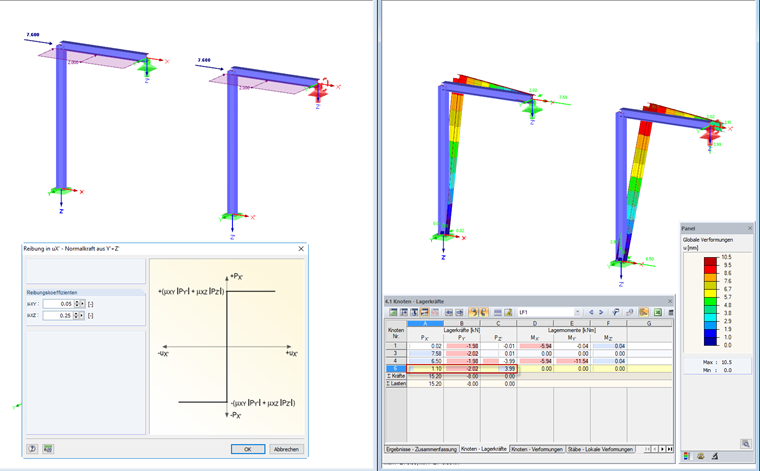

Attrito PY '+ PZ'
Se il vincolo esterno è progettato in modo tale che il coefficiente di attrito è diverso per Y 'e Z', è possibile utilizzare questa definizione del vincolo esterno. La rispettiva forza di supporto viene moltiplicata per il coefficiente di attrito specificato ed entrambi i componenti vengono quindi sommati per formare il supporto di governo in X '.
