📝 Introdução
O modelo WALE, abreviação de Wall-Adapting Local Eddy-Viscosity, é um modelo de turbulência em escala subgrade usado no âmbito da Simulação de Grandes Vórtices (LES) para CFD transitória. Ao contrário das abordagens RANS de estado estacionário, que consideram em média os efeitos da turbulência, a LES resolve diretamente os grandes turbilhões portadores de energia e modela apenas as escalas menores, permitindo uma representação muito mais detalhada e realista das estruturas de fluxo não estacionárias. O modelo WALE foi desenvolvido para superar as limitações dos modelos LES do tipo Smagorinsky clássicos, especialmente em regiões próximas à parede. Ele calcula a viscosidade turbulenta usando tanto a taxa de deformação quanto a taxa de rotação do fluxo. Ao levar em conta os efeitos de rotação, o modelo naturalmente reduz a viscosidade turbulenta a zero perto de paredes sólidas, sem exigir funções de amortecimento adicionais. Isso evita o amortecimento excessivo da turbulência próxima às superfícies e permite uma previsão mais precisa da transição de laminar para turbulento, bem como da dissipação de energia.

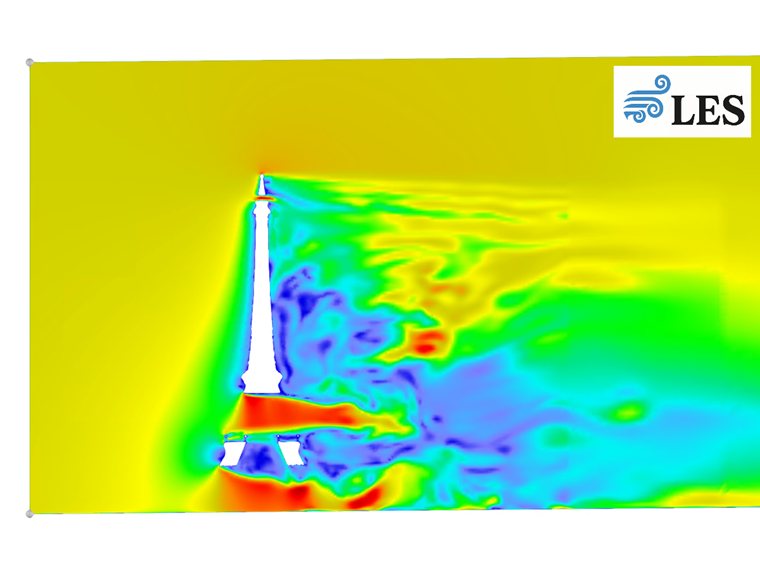

Em aplicações de engenharia do vento, isso torna o WALE (LES) especialmente poderoso para capturar o desprendimento de vórtices (Imagem 1), dinâmicas de esteira e outros fenômenos não estacionários atrás de estruturas altas ou em campos de fluxo complexos. É particularmente adequado para estudar vibrações induzidas por vórtices, instabilidades aeroelásticas e conforto eólico para pedestres, onde flutuações de fluxo transitórias são decisivas. Comparado aos modelos RANS de estado estacionário como k-ω SST, que fornecem campos de fluxo mais suaves e médios, a abordagem WALE LES oferece um quadro muito mais rico das estruturas turbulentas e sua evolução dependente do tempo. No entanto, essa precisão vem ao custo de maiores demandas computacionais, pois o WALE exige malhas mais finas, especialmente perto das paredes, e menores passos de tempo para permanecer numericamente estável e fisicamente confiável.
2. LES vs. RANS: Um Breve Panorama
- RANS (estado estacionário): Resolve as equações de Navier–Stokes médias; efeitos de turbulência são completamente modelados. Fornece campos suaves, mas carece de detalhes transitórios.
- LES (transitório): Resolve diretamente grandes turbilhões portadores de energia; apenas escalas subgrade são modeladas. Oferece estruturas de turbulência detalhadas, mas requer mais recursos computacionais.
Dentro da LES, a escolha de um modelo de escala subgrade (SGS) é crucial. O modelo Smagorinsky tem sido uma escolha clássica, mas sofre de limitações próximas às paredes devido à viscosidade turbulenta excessiva. O modelo WALE aborda essas fraquezas.
3. O Modelo WALE: Fundamentos
WALE significa Wall-Adapting Local Eddy-Viscosity. Foi especificamente desenvolvido para superar as deficiências dos modelos do tipo Smagorinsky em regiões próximas à parede.
- Definição de Viscosidade Turbulenta:
Diferente de Smagorinsky, que depende apenas do tensor de taxa de deformação, o WALE usa tanto os tensores de taxa de deformação quanto de rotação.
- Comportamento Próximo à Parede:
A viscosidade turbulenta decai automaticamente para zero em paredes sólidas sem exigir funções de amortecimento.
✅Vantagens:
- Previsão mais precisa da transição de laminar para turbulento.
- Melhores características de dissipação de energia.
- Maior estabilidade e realismo na turbulência confinada por paredes.
Matematicamente, o modelo WALE calcula a viscosidade em escala subgrade com base no quadrado do tensor de gradiente de velocidade, garantindo uma escala de parede adequada.
4. Requisitos Computacionais
A precisão aprimorada do WALE-LES vem com desafios computacionais:
- Resolução de Malha: Malhas finas próximas à parede são necessárias para capturar transição e estruturas turbulentas.
- Passagem de Tempo: Pequenos incrementos de tempo são necessários para manter a estabilidade numérica.
- Demanda de Recursos: Tipicamente 10–50× mais caro em termos de computação do que simulações RANS de estado estacionário.
Apesar dessas demandas, WALE encontra um equilíbrio por ser menos intensivo em recursos do que modelos SGS dinâmicos, enquanto ainda oferece excelente desempenho próximo à parede.
5. Aplicações na Engenharia do Vento
WALE (LES) oferece vantagens significativas para simular fenômenos aerodinâmicos não estacionários críticos na engenharia civil e estrutural:
- Desprendimento de Vórtices: Captura padrões alternados de vórtices atrás de chaminés altas, torres e pilares de pontes.
- Dinâmicas de Esteira: Prediz separação de fluxo, reanexação e meandro de esteira ao redor de edifícios altos.
- Vibrações Induzidas por Vórtices (VIV): Estuda oscilações estruturais causadas por desprendimento periódico de vórtices.
- Instabilidades Aeroelásticas: Avalia riscos de galopamento, flutter e buffeting em estruturas esbeltas.
- Conforto eólico para pedestres: Resolve rajadas e acelerações de fluxo transitórias ao nível do solo em áreas urbanas.
📌Nota: A consideração de instabilidades aeroelásticas e Vibrações Induzidas por Vórtices (VIV) representa um plano de desenvolvimento futuro importante no RWIND, ampliando ainda mais seu potencial em estudos de interação dinâmica vento–estrutura.
Comparado aos modelos RANS de estado estacionário, WALE-LES fornece um campo de fluxo dependente do tempo que permite uma análise detalhada das flutuações de carga, em vez de apenas valores médios. Isso é especialmente valioso ao integrar pressões derivadas de CFD em estruturas de Método dos Elementos Finitos (FEM) como o RFEM, onde históricos de carga dinâmica podem ser aplicados diretamente.
6. Comparação de Modelos de Turbulência na Engenharia Estrutural do Vento
A Tabela 1 apresenta uma tabela comparativa de modelos de turbulência comumente aplicados na engenharia estrutural do vento, focando em suas características em quatro dimensões: tipo, desempenho próximo à parede, precisão e custo computacional. Contrasta modelos de estado estacionário como k-ε RANS e k-ω SST RANS, que são computacionalmente baratos mas limitados em resolver turbilhões não estacionários, com modelos transitórios mais avançados como URANS, DDES, Smagorinsky LES e WALE LES que progressivamente capturam mais detalhes de turbulência e dinâmicas de vórtices à custa de maior esforço computacional. A tabela enfatiza como cada modelo equilibra a usabilidade prática na engenharia, a precisão da previsão e o custo, oferecendo orientação para selecionar a abordagem mais adequada dependendo das exigências do projeto.
Tabela 1: Comparação de Modelos de Turbulência: Equilibrando Precisão e Custo na Engenharia Estrutural do Vento
| Modelo | Tipo | Desempenho Próximo à Parede | Precisão | Custo Computacional |
|---|---|---|---|---|
| k-ε RANS | Estacionário | Fraco; previsão pobre de separação e recirculação | Muito limitado (somente tempo médio) | Baixo |
| k-ω SST RANS | Estacionário | Melhor previsão de camada limite; melhor tratamento próximo à parede do que k-ε | Limitado (não pode resolver turbilhões não estacionários) | Baixo–Médio |
| URANS | Transitório (médio no tempo) | Captura alguns efeitos não estacionários, mas turbilhões são filtrados; menos detalhado que LES | Moderado; resolve frequências dominantes mas não o espectro total de turbulência | Médio |
| DDES | Híbrido (RANS + LES) | RANS próximo às paredes, LES em regiões separadas/esteira; equilibra ambos | Alto; bom para fluxos massivamente separados e prática na engenharia | Médio–Alto |
| Smagorinsky (LES) | Transitório | Superestima a viscosidade turbulenta próximo às paredes → amortecimento excessivo | Moderado; resolve grandes escalas mas modelagem de parede imprecisa | Alto |
| WALE (LES) | Transitório | Escalonamento correto de parede; viscosidade turbulenta desaparece perto das paredes, sem necessidade de funções de amortecimento | Alto; captura com precisão o desprendimento de vórtices, esteiras e transição | Alto |
7. Conclusão
O modelo de turbulência WALE dentro da LES oferece aos engenheiros estruturais uma ferramenta poderosa de CFD para estudar interações vento–estrutura não estacionárias com um detalhe sem precedentes. Sua capacidade de capturar o desprendimento de vórtices, dinâmicas de esteira, instabilidades aeroelásticas e conforto eólico para pedestres o torna inestimável no design de vento baseado em desempenho. Embora computacionalmente mais exigente que RANS, o WALE LES fornece insights que são inatingíveis por métodos baseados em código ou simulações estacionárias sozinhas. Ao integrar pressões de histórico de tempo derivadas de WALE em ferramentas FEM, engenheiros podem avançar para designs estruturais mais realistas e confiáveis, garantindo tanto segurança quanto funcionalidade sob ação do vento.
