📝 Wprowadzenie
Model WALE, skrót od Wall-Adapting Local Eddy-Viscosity, to model turbulencji w skali subkrataowej używany w ramach symulacji dużych wirów (LES) dla przejściowej CFD. W przeciwieństwie do podejść stacjonarnych RANS, które uśredniają skutki turbulencji, LES bezpośrednio rozwiązuje duże, przenoszące energię wiry i modeluje jedynie mniejsze skale, co pozwala na znacznie bardziej szczegółową i realistyczną reprezentację nieustabilizowanych struktur przepływu. Model WALE został opracowany, aby przezwyciężyć ograniczenia klasycznych modeli LES typu Smagorinsky, szczególnie w regionach przyściennych. Oblicza lepkość wirową, używając zarówno tempa odkształceń, jak i tempa rotacji przepływu. Uwzględniając efekty rotacji, model naturalnie zmniejsza lepkość wirową do zera w pobliżu ścian stałych, bez konieczności stosowania dodatkowych funkcji tłumiących. Zapobiega to nadmiernemu tłumieniu turbulencji blisko powierzchni i pozwala na dokładniejsze przewidywanie przejścia z laminarnie do turbulentnego oraz dyssypacji energii.

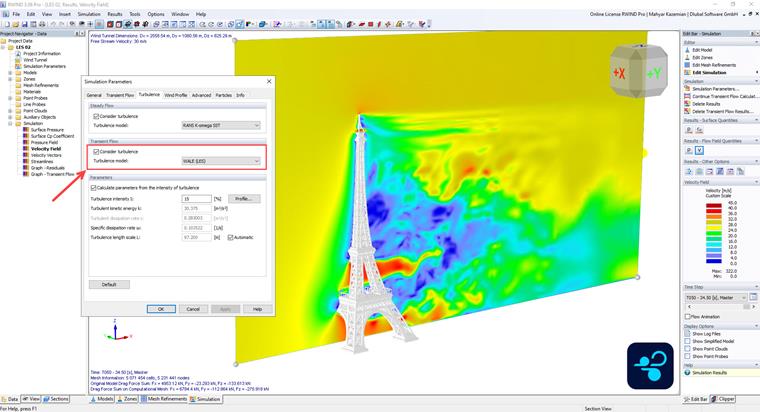

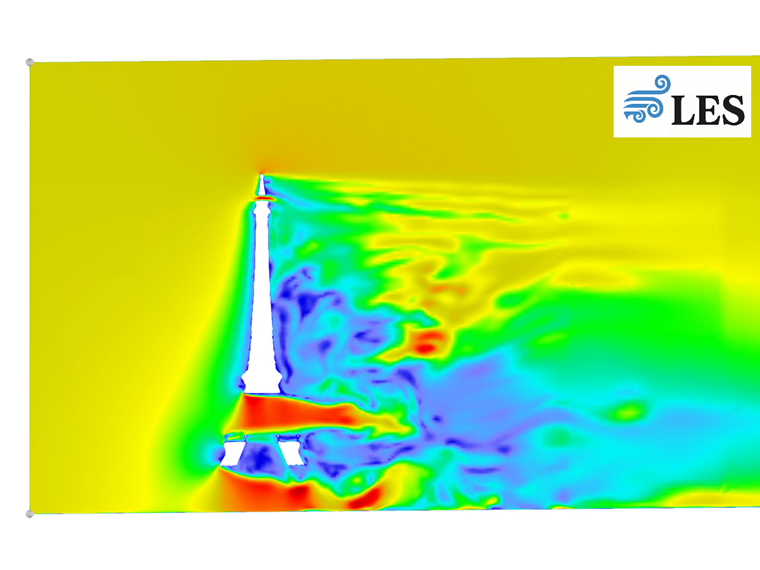

W zastosowaniach inżynierii wiatrowej, WALE (LES) jest szczególnie skuteczny w uchwyceniu zrzutu wirów (obraz 1), dynamiki za obiektem oraz innych zjawisk nieustabilizowanych za wysokimi konstrukcjami lub w złożonych polach przepływu. Jest szczególnie przydatny do badania wibracji wywołanych wirami, niestabilności aeroelastycznych oraz komfortu wiatrowego pieszych, gdzie decydują o tym fluktuacje przepływu przejściowego. W porównaniu z modelami stacjonarnymi RANS, takimi jak k-ω SST, które dostarczają płynne i uśrednione pola przepływu, podejście WALE LES zapewnia znacznie bogatszy obraz struktur turbulentnych i ich czasowo zależnej ewolucji. Ta dokładność wiąże się jednak z wyższymi wymaganiami obliczeniowymi, ponieważ WALE wymaga dokładniejszych siatek, zwłaszcza w pobliżu ścian, i mniejszych kroków czasowych, aby pozostać numerycznie stabilnym i fizycznie wiarygodnym.
2. LES vs. RANS: Krótkie omówienie
- RANS (stan stacjonarny): Rozwiązuje uśrednione równania Naviera-Stokesa; skutki turbulencji są w pełni modelowane. Dostarcza płynne pola, ale brak szczegółów przejściowych.
- LES (przejściowy): Bezpośrednio rozwiązuje duże, przenoszące energię wiry; tylko skale subkrataowe są modelowane. Dostarcza szczegółowych struktur turbulentnych, ale wymaga większych zasobów obliczeniowych.
W ramach LES, wybór modelu skali subkrataowej (SGS) jest kluczowy. Model Smagorinsky był klasycznym wyborem, ale cierpi na ograniczenia blisko ścian z powodu nadmiernej lepkości wirowej. Model WALE rozwiązuje te słabości.
3. Model WALE: Podstawy
WALE oznacza Wall-Adapting Local Eddy-Viscosity. Został specjalnie opracowany, aby przezwyciężyć niedoskonałości modeli typu Smagorinsky w regionach przyściennych.
- Definicja lepkości wirowej:
W przeciwieństwie do Smagorinsky, który opiera się tylko na tensorze tempa odkształceń, WALE używa zarówno tensorów tempa odkształceń, jak i tempa rotacji.
- Zachowanie w pobliżu ściany:
Lepkość wirowa automatycznie spada do zera przy ścianach stałych bez potrzeby funkcji tłumiących.
✅Zalety:
- Dokładniejsze przewidywanie przejścia z laminarnie do turbulentnego.
- Lepsze charakterystyki dyssypacji energii.
- Zwiększona stabilność i realizm w turbulencji granicznej przy ścianach.
Matematycznie model WALE oblicza lepkość skali subkrataowej na podstawie kwadratu tensora gradientu prędkości, zapewniając odpowiednie skalowanie przy ścianie.
4. Wymagania obliczeniowe
Poprawiona dokładność WALE-LES wiąże się z wyzwaniami obliczeniowymi:
- Rozdzielczość siatki: Konieczne są dokładne siatki przyścienne, aby uchwycić przejście i struktury turbulentne.
- Kroki czasowe: Wymagane są małe przyrosty czasowe, aby utrzymać stabilność numeryczną.
- Zapotrzebowanie na zasoby: Zwykle 10–50× bardziej kosztowne obliczeniowo niż symulacje stacjonarne RANS.
Mimo tych wymagań, WALE znajduje równowagę, będąc mniej zasobożernym niż dynamiczne modele SGS, a jednocześnie oferując doskonałą wydajność w pobliżu ścian.
5. Zastosowania w inżynierii wiatrowej
WALE (LES) zapewnia znaczne korzyści do symulacji nieustabilizowanych zjawisk aerodynamicznych, które są krytyczne w inżynierii cywilnej i strukturalnej:
- Zrzut wirów: Uchwycenie naprzemiennych wzorców wirów za wysokimi kominami, wieżami i pylonami mostów.
- Dynamika za obiektem: Przewidywanie rozdzielania się przepływu, jego ponownego załączenia i meandrowania za budynkami wysokościowymi.
- Wibracje wywołane wirami (VIV): Badanie oscylacji konstrukcyjnych spowodowanych okresowym zrzutem wirów.
- Niestabilności aeroelastyczne: Ocena ryzyka galopowania, trzepoczącego ruchu i szarpania w smukłych konstrukcjach.
- Komfort wiatrowy pieszych: Rozwiązywanie problemów z podmuchami i przyspieszeniami przepływu przejściowego na poziomie gruntu w obszarach miejskich.
📌Uwaga: Uwzględnienie niestabilności aeroelastycznych i wibracji wywołanych wirami (VIV) reprezentuje ważny plan rozwoju w RWIND, dodatkowo rozszerzając jego potencjał w badaniach dynamicznych interakcji wiatru z konstrukcjami.
W porównaniu z modelami stacjonarnymi RANS, WALE-LES dostarcza pole przepływowe zależne od czasu, które umożliwia szczegółową analizę fluktuacji obciążenia, a nie tylko wartości średnich. Jest to szczególnie wartościowe przy integrowaniu ciśnień pochodzących z CFD z metodami metody elementów skończonych (FEM), jak w RFEM, gdzie można bezpośrednio zastosować dynamiczne historie obciążeń.
6. Porównanie modeli turbulencji w inżynierii strukturalnej wiatru
Tabela 1 przedstawia tabelę porównawczą modeli turbulencji powszechnie stosowanych w inżynierii strukturalnej wiatru, koncentrując się na ich cechach w czterech wymiarach: typie, wydajności w pobliżu ścian, dokładności i kosztach obliczeniowych. Zestawia modele stacjonarne jak k-ε RANS i k-ω SST RANS, które są tanie obliczeniowo, ale ograniczone w rozdzielaniu nieustabilizowanych wirów, z bardziej zaawansowanymi modelami przejściowymi takimi jak URANS, DDES, Smagorinsky LES i WALE LES, które stopniowo wychwytują więcej szczegółów turbulencji i dynamiki wirów kosztem większego nakładu obliczeniowego. Tabela podkreśla, jak każdy model bilansuje praktyczne zastosowanie inżynierskie, dokładność przewidywania i koszty, oferując wskazówki dla wyboru najbardziej odpowiedniego podejścia w zależności od wymagań projektu.
Tabela 1: Porównanie modeli turbulencji: Balansowanie dokładności i kosztów w inżynierii strukturalnej wiatru
| Model | Type | Wydajność w pobliżu ścian | Dokładność | Koszt obliczeniowy |
|---|---|---|---|---|
| k-ε RANS | Stacjonarny | Słaba; słabe przewidywanie rozdzielania i recyrkulacji | Bardzo ograniczona (tylko uśredniona w czasie) | Niski |
| k-ω SST RANS | Stacjonarny | Poprawiona prognoza warstwy granicznej; lepsza obsługa przy ścianie niż k-ε | Ograniczona (nie może rozwiązać nieustabilizowanych wirów) | Niski–Średni |
| URANS | Przejściowy (uśredniony w czasie) | Uchwyca niektóre efekty nieustabilizowane, ale wiry są filtrowane; mniej szczegółów niż LES | Średnia; rozwiązuje dominujące częstotliwości, ale nie całe spektrum turbulencji | Średni |
| DDES | Hybrydowy (RANS + LES) | RANS blisko ścian, LES w regionach oddzielonych/prądowych; równoważy oba | Wysoka; dobra dla masywnie oddzielonych przepływów i praktycznych zastosowań inżynierskich | Średnio-Wysoki |
| Smagorinsky (LES) | Przejściowy | Przecenia lepkość wirową blisko ścian → nadmierne tłumienie | Średnia; rozwiązuje duże skale, ale niedokładne modelowanie przy ścianie | Wysoki |
| WALE (LES) | Przejściowy | Prawidłowe skalowanie przy ścianie; lepkość wirowa zanika przy ścianach, nie wymaga funkcji tłumiących | Wysoka; dokładnie uchwyca zrzut wirów, prądy i przejścia | Wysoki |
7. Wniosek
Model turbulencji WALE w ramach LES oferuje inżynierom strukturalnym potężne narzędzie CFD do badania nieustabilizowanych interakcji wiatru z konstrukcjami z niespotykaną dotąd szczegółowością. Jego zdolność do uchwycenia zrzutu wirów, dynamiki za obiektem, niestabilności aeroelastycznych oraz komfortu wiatrowego pieszych czyni go nieocenionym w projektowaniu opartym na wydajności wiatru. Mimo że wymaga więcej zasobów obliczeniowych niż RANS, WALE LES dostarcza informacje nieosiągalne za pomocą metod opartych na kodzie lub symulacjach stacjonarnych. Poprzez integrację ciśnień historii czasu pochodzących z WALE z narzędziami FEM, inżynierowie mogą dążyć do bardziej realistycznych i wiarygodnych projektów strukturalnych, zapewniając zarówno bezpieczeństwo, jak i funkcjonalność pod działaniem wiatru.
