📝 Introducción
El modelo WALE, abreviatura de Wall-Adapting Local Eddy-Viscosity, es un modelo de turbulencia a escala de subrejilla utilizado dentro del marco de Simulación de Grandes Vórtices (LES) para CFD transitorio. A diferencia de los enfoques RANS en estado estacionario, que promedian los efectos de la turbulencia, LES resuelve directamente los grandes vórtices portadores de energía y modela solo las escalas más pequeñas, permitiendo una representación mucho más detallada y realista de las estructuras de flujo no estacionarias. El modelo WALE se desarrolló para superar las limitaciones de los modelos LES clásicos de tipo Smagorinsky, particularmente en las regiones cercanas a la pared. Calcula la viscosidad de remolino utilizando tanto la tasa de deformación como la tasa de rotación del flujo. Al tener en cuenta los efectos de rotación, el modelo reduce naturalmente la viscosidad de remolino a cero cerca de las paredes sólidas, sin necesidad de funciones de amortiguación adicionales. Esto previene el amortiguamiento excesivo de la turbulencia cerca de las superficies y permite una predicción más precisa de la transición de laminar a turbulento, así como la disipación de energía.

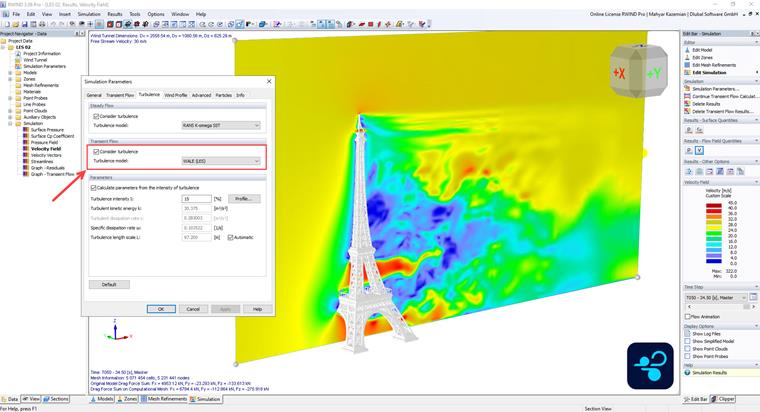

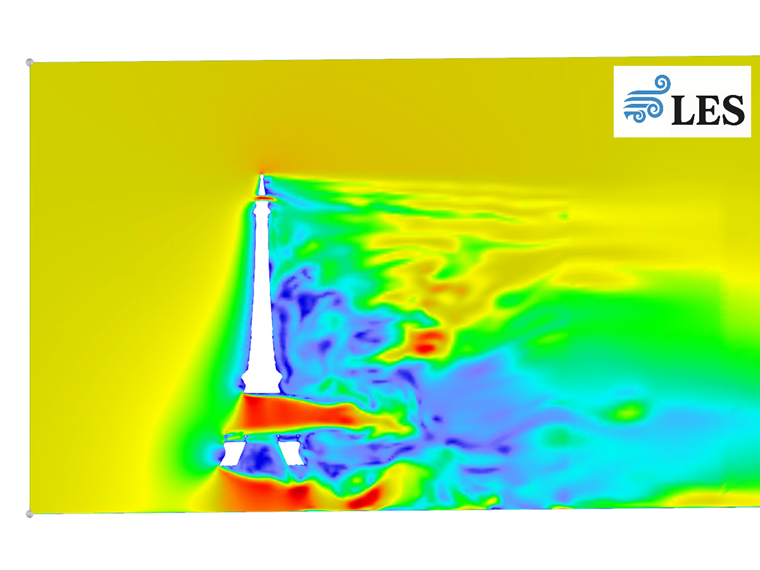

En aplicaciones de ingeniería del viento, esto hace que WALE (LES) sea especialmente potente para capturar arrastre de vórtices (Imagen 1), dinámicas de estela y otros fenómenos no estacionarios detrás de estructuras altas o en campos de flujo complejos. Es particularmente adecuado para estudiar vibraciones inducidas por vórtices, inestabilidades aeroelásticas y comodidad del viento para peatones, donde las fluctuaciones transitorias del flujo son decisivas. En comparación con los modelos RANS en estado estacionario como k-ω SST, que proporcionan campos de flujo más suaves y promediados, el enfoque WALE LES ofrece una imagen mucho más rica de las estructuras turbulentas y su evolución dependiente del tiempo. Sin embargo, esta precisión tiene un costo en términos de mayores demandas computacionales, ya que WALE requiere mallas más finas, especialmente cerca de las paredes, y pasos de tiempo más pequeños para mantenerse numéricamente estable y físicamente confiable.
2. LES vs. RANS: Una breve visión general
- RANS (estado estacionario): Resuelve las ecuaciones de Navier-Stokes promediadas; los efectos de la turbulencia se modelan por completo. Proporciona campos suaves pero carece de detalle transitorio.
- LES (transitorio): Resuelve directamente los grandes vórtices portadores de energía; solo se modelan las escalas de subrejilla. Proporciona estructuras detalladas de turbulencia pero requiere mayores recursos computacionales.
Dentro de LES, la elección de un modelo a escala de subrejilla (SGS) es crucial. El modelo de Smagorinsky ha sido una elección clásica, pero sufre limitaciones cerca de las paredes debido a una viscosidad de remolino excesiva. El modelo WALE aborda estas debilidades.
3. El Modelo WALE: Fundamentos
WALE significa Wall-Adapting Local Eddy-Viscosity. Fue desarrollado específicamente para superar las deficiencias de los modelos de tipo Smagorinsky en regiones cercanas a la pared.
- Definición de viscosidad de remolino:
A diferencia de Smagorinsky, que se basa solo en el tensor de la tasa de deformación, WALE utiliza tanto los tensores de tasa de deformación como de rotación.
- Comportamiento cercano a la pared:
La viscosidad de remolino decae automáticamente a cero en las paredes sólidas sin necesidad de funciones de amortiguación.
✅Ventajas:
- Predicción más precisa de la transición de laminar a turbulento.
- Mejores características de disipación de energía.
- Estabilidad y realismo mejorados en turbulencia limitada por paredes.
Matemáticamente, el modelo WALE calcula la viscosidad a escala de subrejilla basada en el cuadrado del tensor del gradiente de velocidad, asegurando un escalamiento adecuado para paredes.
4. Requisitos Computacionales
La mayor precisión de WALE-LES viene con desafíos computacionales:
- Resolución de malla: Son necesarias mallas finas cerca de las paredes para capturar la transición y las estructuras turbulentas.
- Incremento de tiempo: Se requieren incrementos de tiempo pequeños para mantener la estabilidad numérica.
- Demanda de recursos: Generalmente entre 10 y 50 veces más costoso computacionalmente que las simulaciones RANS en estado estacionario.
A pesar de estas demandas, WALE logra un equilibrio siendo menos intensivo en recursos que los modelos SGS dinámicos al tiempo que ofrece un excelente rendimiento cerca de las paredes.
5. Aplicaciones en Ingeniería del Viento
WALE (LES) ofrece significativas ventajas para simular fenómenos aerodinámicos no estacionarios que son críticos en ingeniería civil y estructural:
- Arrastre de vórtices: Captura patrones alternantes de vórtices detrás de chimeneas altas, torres y pilones de puentes.
- Dinámica de estela: Predicción de separación de flujo, reunificación y meandros de estela alrededor de edificios altos.
- Vibraciones inducidas por vórtices (VIV): Estudio de oscilaciones estructurales causadas por desprendimiento periódico de vórtices.
- Inestabilidades aeroelásticas: Evaluación de riesgos de galopante, flameo y vibración en estructuras esbeltas.
- Comodidad del viento para peatones: Resolución de rachas y aceleraciones transitorias del flujo a nivel del suelo en áreas urbanas.
📌Nota: La consideración de inestabilidades aeroelásticas y vibraciones inducidas por vórtices (VIV) representa un importante plan de desarrollo futuro en RWIND, ampliando aún más su potencial en estudios de interacción viento-estructura dinámicos.
En comparación con los modelos RANS en estado estacionario, WALE-LES proporciona un campo de flujo dependiente del tiempo que permite un análisis detallado de las fluctuaciones de carga en lugar de solo los valores medios. Esto es especialmente valioso al integrar presiones derivadas de CFD en marcos del Método de Elementos Finitos (FEM) como RFEM, donde se pueden aplicar directamente historias de carga dinámicas.
6. Comparación de Modelos de Turbulencia en Ingeniería Estructural del Viento
La Tabla 1 presenta una tabla comparativa de modelos de turbulencia comúnmente aplicados en ingeniería estructural del viento, enfocándose en sus características en cuatro dimensiones: tipo, rendimiento cercano a la pared, precisión y costo computacional. Contrasta modelos estacionarios como k-ε RANS y k-ω SST RANS, que son computacionalmente baratos pero limitados en resolver remolinos no estacionarios, con modelos transitorios más avanzados como URANS, DDES, Smagorinsky LES, y WALE LES que progresivamente capturan más detalles de turbulencia y dinámica de vórtices a expensas de un mayor esfuerzo computacional. La tabla enfatiza cómo cada modelo equilibra la usabilidad práctica en ingeniería, la precisión de predicción y el costo, ofreciendo orientación para seleccionar el enfoque más adecuado según los requisitos del proyecto.
Tabla 1: Comparación de Modelos de Turbulencia: Equilibrando Precisión y Costo en Ingeniería Estructural del Viento
| Modelo | Tipo | Rendimiento Cerca de la Pared | Precisión | Costo Computacional |
|---|---|---|---|---|
| k-ε RANS | Estacionario | Débil; pobre predicción de separación y recirculación | Muy limitado (solo promedio en el tiempo) | Bajo |
| k-ω SST RANS | Estacionario | Predicción mejorada en la capa límite; mejor tratamiento cercano a la pared que k-ε | Limitado (no puede resolver remolinos no estacionarios) | Bajo-Medio |
| URANS | Transitorio (promediado en el tiempo) | Captura algunos efectos no estacionarios, pero los remolinos son filtrados; menos detalle que LES | Moderado; resuelve frecuencias dominantes pero no el espectro completo de turbulencia | Medio |
| DDES | Híbrido (RANS + LES) | RANS cerca de las paredes, LES en regiones separadas/estela; equilibra ambos | Alto; bueno para flujos masivamente separados e ingeniería práctica | Medio-Alto |
| Smagorinsky (LES) | Transitorio | Sobreestima la viscosidad de remolino cerca de las paredes → amortiguación excesiva | Moderado; resuelve grandes escalas pero modelado inexacto cercano a la pared | Alto |
| WALE (LES) | Transitorio | Escalamiento correcto de pared; la viscosidad de remolino desaparece cerca de las paredes, no se requieren funciones de amortiguación | Alto; captura con precisión desprendimiento de vórtices, estelas y transición | Alto |
7. Conclusión
El modelo de turbulencia WALE dentro de LES ofrece a los ingenieros estructurales una poderosa herramienta CFD para estudiar interacciones no estacionarias viento-estructura con un detalle sin precedente. Su capacidad para capturar desprendimiento de vórtices, dinámicas de estela, inestabilidades aeroelásticas y comodidad del viento para peatones lo hace invaluable en el diseño basado en el rendimiento del viento. Aunque computacionalmente más exigente que RANS, WALE LES proporciona conocimientos que son inalcanzables mediante métodos basados en códigos o simulaciones en estado estacionario. Al integrar presiones derivadas de historias temporales de WALE en herramientas FEM, los ingenieros pueden avanzar hacia diseños estructurales más realistas y confiables, asegurando tanto la seguridad como la funcionalidad bajo la acción del viento.
