Il modello WALE, abbreviazione di Wall-Adapting Local Eddy-Viscosity, è un modello di turbolenza a scala di sottogriglia utilizzato nel framework della Simulazione dei Grandi Vortici (LES) per CFD transiente. A differenza degli approcci RANS stazionari, che mediamente gli effetti della turbolenza, LES risolve direttamente i grandi vortici di trasporto di energia e modella solo le scale più piccole, consentendo una rappresentazione molto più dettagliata e realistica delle strutture di flusso instabili. Il modello WALE è stato sviluppato per superare le limitazioni dei modelli LES classici di tipo Smagorinsky, in particolare nelle regioni vicino al muro. Calcola la viscosità dei vortici utilizzando sia la velocità di deformazione che la velocità di rotazione del flusso. Tenendo conto degli effetti di rotazione, il modello riduce naturalmente la viscosità dei vortici a zero vicino alle pareti solide, senza richiedere funzioni di smorzamento aggiuntive. Ciò previene un eccessivo smorzamento della turbolenza vicino alle superfici e consente una previsione più accurata della transizione da flusso laminare a turbolento e della dissipazione dell'energia.

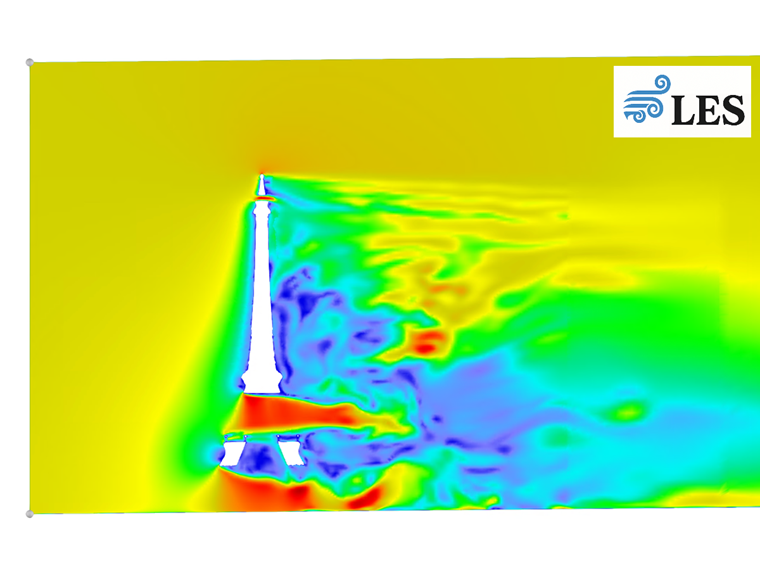

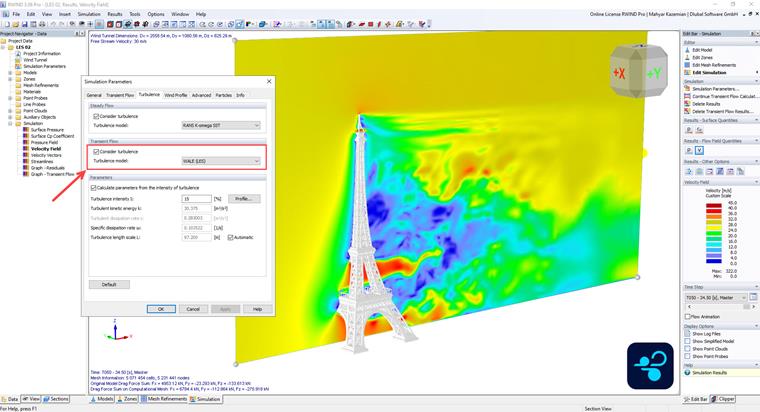

Nelle applicazioni di ingegneria del vento, questo rende WALE (LES) particolarmente potente nel catturare lo distacco dei vortici (Immagine 1), le dinamiche della scia e altri fenomeni instabili dietro strutture alte o in campi di flusso complessi. È particolarmente adatto per studiare le vibrazioni indotte dai vortici, le instabilità aeroelastiche e il comfort del vento per i pedoni, dove le fluttuazioni del flusso transiente sono decisive. Rispetto ai modelli RANS stazionari come k-ω SST, che forniscono campi di flusso più lisci e mediati, l'approccio WALE LES offre un quadro molto più ricco delle strutture turbolente e della loro evoluzione dipendente dal tempo. Tuttavia, questa precisione ha un costo in termini di richieste computazionali più elevate, poiché WALE richiede mesh più raffinate, specialmente vicino alle pareti, e passi temporali più piccoli per rimanere numericamente stabile e fisicamente affidabile.
2. LES vs. RANS: Una Panoramica Breve
- RANS (stazionario): Risolve le equazioni di Navier–Stokes mediate; gli effetti di turbolenza sono interamente modellati. Fornisce campi morbidi ma privo di dettagli trasienti.
- LES (transiente): Risolve direttamente i grandi vortici di trasporto di energia; solo le scale di sottogriglia sono modellate. Fornisce strutture turbolente dettagliate ma richiede maggiori risorse computazionali.
All'interno di LES, la scelta di un modello a scala di sottogriglia (SGS) è cruciale. Il modello di Smagorinsky è stato una scelta classica ma soffre di limitazioni vicino alle pareti a causa di un'eccessiva viscosità dei vortici. Il modello WALE affronta queste debolezze.
3. Il Modello WALE: Fondamentali
WALE sta per Wall-Adapting Local Eddy-Viscosity. È stato specificamente sviluppato per superare le carenze dei modelli di tipo Smagorinsky nelle regioni vicino al muro.
- Definizione di Viscosità dei Vortici:
A differenza di Smagorinsky, che si basa solo sul tensore della velocità di deformazione, WALE utilizza sia il tensore della velocità di deformazione che di rotazione.
- Comportamento Vicino al Muro:
La viscosità dei vortici decade automaticamente a zero alle pareti solide senza richiedere funzioni di smorzamento.
✅Vantaggi:
- Previsione più accurata della transizione laminare-turbolenta.
- Migliori caratteristiche di dissipazione dell'energia.
- Stabilità e realismo migliorati nella turbolenza confinata a parete.
Matematicamente, il modello WALE calcola la viscosità a scala di sottogriglia basandosi sul quadrato del tensore del gradiente di velocità, assicurando un corretto scalamento delle pareti.
4. Requisiti Computazionali
La maggiore precisione di WALE-LES comporta sfide computazionali:
- Risoluzione del Mesh: Mesh fini vicino alle pareti sono necessari per catturare la transizione e le strutture turbolente.
- Integrazione Temporale: Sono richiesti piccoli incrementi temporali per mantenere la stabilità numerica.
- Domanda di Risorse: Tipicamente 10–50× più costoso computazionalmente rispetto alle simulazioni RANS stazionarie.
Nonostante queste richieste, WALE trova un equilibrio essendo meno intensive di risorse rispetto ai modelli SGS dinamici pur offrendo eccellenti prestazioni vicino alle pareti.
5. Applicazioni nell'Ingegneria del Vento
WALE (LES) offre vantaggi significativi per la simulazione dei fenomeni aerodinamici instabili che sono critici nell'ingegneria civile e strutturale:
- Distacco dei Vortici: Catturare modelli di vortici alternati dietro camini alti, torri e piloni di ponti.
- Dinamica della Scia: Prevedere la separazione del flusso, il riallegamento e l'ondeggiamento della scia intorno a edifici alti.
- Vibrazioni Indotte dai Vortici (VIV): Studiare le oscillazioni delle strutture causate dal distacco periodico dei vortici.
- Instabilità Aeroelastiche: Valutare i rischi di galoppo, flutter e buffeting in strutture snelle.
- Comfort del Vento per i Pedoni: Risolvere le raffiche e le accelerazioni del flusso transitorio a livello del suolo in aree urbane.
📌Nota: La considerazione di instabilità aeroelastiche e Vibrazioni Indotte dai Vortici (VIV) rappresenta un importante piano di sviluppo futuro in RWIND, estendendo ulteriormente il suo potenziale negli studi di interazione dinamica vento-struttura.
Rispetto ai modelli RANS stazionari, WALE-LES fornisce un campo di flusso dipendente dal tempo che consente un'analisi dettagliata delle fluttuazioni del carico piuttosto che solo valori medi. Questo è particolarmente prezioso quando si integrano pressioni derivate da CFD nei framework del Metodo degli Elementi Finiti (FEM) come RFEM, dove le storie di carico dinamiche possono essere applicate direttamente.
6. Confronto dei Modelli di Turbolenza nell'Ingegneria del Vento Strutturale
La Tabella 1 presenta una tabella comparativa dei modelli di turbolenza comunemente applicati nell'ingegneria del vento strutturale, focalizzandosi sulle loro caratteristiche in quattro dimensioni: tipo, prestazioni vicino al muro, precisione e costo computazionale. Confronta modelli stazionari come k-ε RANS e k-ω SST RANS, che sono economicamente poco costosi ma limitati nel risolvere i vortici instabili, con modelli transienti più avanzati come URANS, DDES, Smagorinsky LES e WALE LES che progressivamente catturano più dettagli della turbolenza e delle dinamiche dei vortici a scapito di un maggiore sforzo computazionale. La tabella enfatizza come ciascun modello bilancia l'usabilità ingegneristica pratica, la precisione predittiva e il costo, offrendo una guida per selezionare l'approccio più adatto in base ai requisiti del progetto.
Tabella 1: Confronto dei Modelli di Turbolenza: Bilanciamento tra Precisione e Costo nell'Ingegneria del Vento Strutturale
| Modello | Tipo | Prestazioni Vicino al Muro | Precisione | Costo Computazionale |
|---|---|---|---|---|
| k-ε RANS | Stazionario | Debole; scarsa previsione di separazione e ricircolo | Molto limitato (solo media temporale) | Basso |
| k-ω SST RANS | Stazionario | Previsione migliorata dello strato limite; miglior trattamento vicino al muro rispetto a k-ε | Limitato (non può risolvere vortici instabili) | Basso-Medio |
| URANS | Transiente (media temporale) | Cattura alcuni effetti instabili, ma i vortici sono filtrati; meno dettagli di LES | Moderato; risolve frequenze dominanti ma non l'intero spettro di turbolenza | Medio |
| DDES | Ibrido (RANS + LES) | RANS vicino alle pareti, LES in regioni di separazione/scia; bilancia entrambi | Alto; buono per flussi ampiamente separati e ingegneria pratica | Medio-Alto |
| Smagorinsky (LES) | Transiente | Sovrastima la viscosità dei vortici vicino alle pareti → smorzamento eccessivo | Moderato; risolve grandi scale ma inaccurato nei modelli vicino al muro | Alto |
| WALE (LES) | Transiente | Corretta scalatura del muro; la viscosità dei vortici svanisce vicino alle pareti, nessuna funzione di smorzamento richiesta | Alto; cattura accuratamente distacco dei vortici, scie e transizione | Alto |
7. Conclusione
Il modello di turbolenza WALE all'interno di LES offre agli ingegneri strutturali uno strumento CFD potente per studiare interazioni instabili vento-struttura con dettagli senza precedenti. La sua capacità di catturare il distacco dei vortici, le dinamiche delle scie, le instabilità aeroelastiche e il comfort del vento per i pedoni lo rende inestimabile nel design del vento basato sulle prestazioni. Pur essendo computazionalmente più esigente rispetto a RANS, WALE LES fornisce intuizioni che sono irraggiungibili attraverso metodi basati su codice o simulazioni stazionarie da soli. Integrando pressioni derivate da WALE nei tool FEM, gli ingegneri possono avanzare verso design strutturali più realistici e affidabili, garantendo sia sicurezza che funzionalità sotto l'azione del vento.
