📝 Introduction
Le modèle WALE (Wall-Adapting Local Eddy-Viscosity) est un modèle de turbulence à échelle de sous-grille utilisé dans le cadre de la simulation des grandes structures de la turbulence (LES) pour la vérification CFD des flux transitoires.
Contrairement aux approches RANS stationnaires, qui moyennent les effets de la turbulence, la méthode LES résout directement les grandes structures de turbulence porteuses d’énergie et ne modélise que les échelles plus petites, permettant une représentation beaucoup plus détaillée et réaliste des structures de flux transitoires.
Le modèle WALE a été développé pour contourner les limitations des modèles LES de type Smagorinsky classiques, en particulier dans les régions proches des parois. Il calcule la viscosité de turbulence en utilisant à la fois le taux de déformation et le taux de rotation de l’écoulement. En prenant en compte les effets de rotation, le modèle réduit naturellement la viscosité de turbulence à zéro près des parois solides, sans nécessiter de fonctions d’amortissement supplémentaires. Cela empêche un amortissement excessif de la turbulence près des surfaces et permet une prédiction plus précise de la transition laminaire-turbulent ainsi que de la dissipation d’énergie.

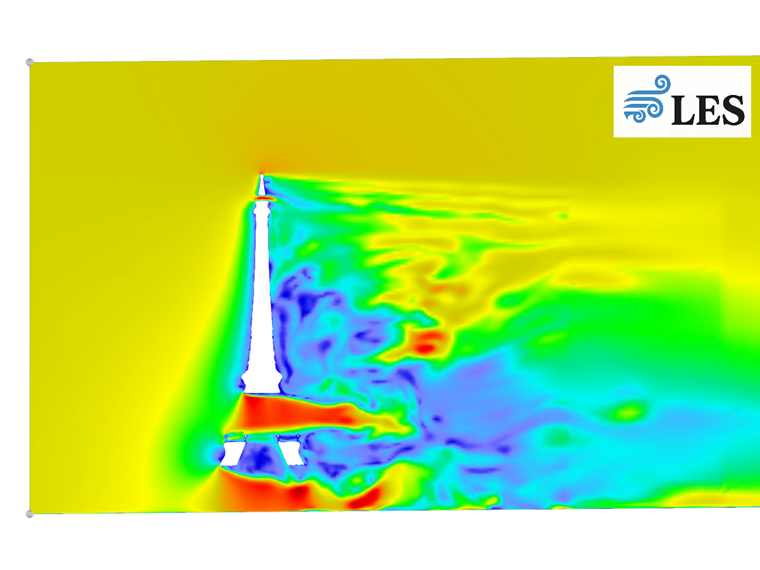

Dans les applications de génie éolien, cela rend WALE (LES) particulièrement efficace pour capturer le détachement tourbillonnaire (figure 1), la dynamique des sillages et autres phénomènes transitoires derrière des structures élevées ou dans des champs d’écoulement complexes. Ce modèle est particulièrement bien adapté pour étudier les vibrations induites par les tourbillons, les instabilités aéroélastiques et le confort des piétons exposés au vent, les fluctuations de flux transitoires étant déterminantes.
Par rapport aux modèles RANS stationnaires comme k-ω SST, qui produisent des champs d’écoulement plus lisses et moyennés, l’approche WALE LES fournit une image beaucoup plus riche des structures de turbulence et de leur évolution en fonction du temps. Cependant, cette précision a un coût plus élevé en puissance de calcul, car WALE nécessite des maillages plus fins, spécialement près des parois, et des pas de temps plus petits pour rester numériquement stable et physiquement fiable.
2. LES ou RANS ? Aperçu
- RANS (stationnaire) : résout les équations de Navier-Stokes moyennées. Les effets de turbulence sont entièrement modélisés. Fournit des champs lisses mais manque de détails transitoires.
- LES (transitoire) : résout directement les grandes structures de turbulence porteuses d’énergie. Seule l’échelle de sous-grille est modélisée. Fournit des structures turbulentes détaillées mais consomme plus de ressources de calcul.
Avec la méthode LES, le choix d’un modèle à échelle sous-grille (SGS) est crucial. Le modèle de Smagorinsky a été un choix classique mais souffre de limitations près des parois en raison d’une viscosité de turbulence excessive. Le modèle WALE répond à ces limites.
3. Le modèle WALE : Principes fondamentaux
WALE signifie Wall-Adapting Local Eddy-Viscosity. Ce modèle a été spécifiquement développé pour surmonter les limitations des modèles de type Smagorinsky à proximité des parois.
- Définition de la viscosité de turbulence :
Contrairement à Smagorinsky, qui repose uniquement sur le tenseur de taux de déformation, WALE utilise les tenseurs de taux de déformation et de taux de rotation.
- Comportement près des parois :
La viscosité de turbulence décroît automatiquement à zéro aux parois solides, sans nécessiter de fonctions d’amortissement.
✅Avantages :
- Prédiction plus précise de la transition laminaire-turbulent.
- Meilleures caractéristiques de dissipation d’énergie.
- Stabilité et réalisme améliorés dans la turbulence limitée par les parois.
Mathématiquement, le modèle WALE calcule la viscosité à échelle de sous-grille sur la base du carré du tenseur de gradient de vitesse, garantissant une bonne échelle de paroi.
4. Prérequis
L’amélioration de la précision de WALE-LES entraine des difficultés d’ordre informatique à prendre en compte :
- Résolution du maillage : capturer la transition et les structures turbulentes nécessite des maillages fins près des parois.
- Pas de temps : de petits incréments de temps sont requis pour maintenir la stabilité numérique.
- Ressources mobilisées : ce modèle est typiquement 10–50× plus coûteux en termes de puissances de calcul par rapport aux simulations RANS stationnaires.
Malgré ces exigences, WALE trouve un équilibre en étant moins intensif en ressources que les modèles SGS dynamiques tout en offrant une excellente performance près des parois.
5. Applications en génie éolien
WALE (LES) offre des avantages significatifs pour simuler des phénomènes aérodynamiques transitoires critiques en génie civil :
- Détachement tourbillonnaire : capturer des motifs de tourbillons alternatifs derrière de hautes cheminées, tours, et piliers de ponts.
- Dynamique des sillages : prévoir la séparation et la rattachement des flux, ainsi que les méandres du sillage autour des bâtiments de grande hauteur.
- Vibrations induites par les vortex (VIV) : étudier les oscillations structurelles causées par le détachement tourbillonnaire périodique.
- Instabilités aéroélastiques : évaluer les risques de galop, de vibrations aéroélastiques et de tremblement dans les structures élancées.
- Confort éolien des piétons : résoudre la turbulence et les accélérations de flux transitoires au niveau du sol dans des zones urbaines.
📌Note : La prise en compte des instabilités aéroélastiques et des vibrations induites par les vortex (VIV) représente un plan de développement futur important dans RWIND, étendant ainsi son potentiel dans les études d’interaction vent-structure dynamiques.
Par rapport aux modèles RANS stationnaires, WALE-LES fournit un champ d’écoulement en fonction du temps qui permet une analyse détaillée des fluctuations de charge plutôt que de simples valeurs moyennes. C’est particulièrement utile lors de l’intégration de pressions dérivées de la CFD dans le cadre de la méthode des éléments finis (MEF) dans RFEM, où des historiques de charge dynamique sont directement applicables.
6. Comparaison des modèles de turbulence en génie éolien
Le tableau 1 est un tableau comparatif des modèles de turbulence couramment appliqués en génie éolien, présentant leurs caractéristiques selon quatre dimensions : type, performance près des parois, précision et coût de calcul. Il contraste les modèles stationnaires comme k-ε RANS et k-ω SST RANS, qui sont économiquement abordables mais limités dans la résolution des turbulence transitoires, avec des modèles transitoires plus avancés comme URANS, DDES, Smagorinsky LES et WALE LES qui capturent progressivement plus de détails et de dynamiques des turbulences au prix d’un coût plus élevé en puissance de calcul. Le tableau souligne comment chaque modèle équilibre l’utilisabilité pratique en ingénierie, la précision de prédiction, et le coût, offrant une orientation permettant de sélectionner l’approche la plus appropriée en fonction des exigences du projet.
Tableau 1: Comparaison des modèles de turbulence : Trouver le juste milieu entre la précision et les coûts en génie éolien
| Modèle | Type | Performance près des parois | Précision | Coût en puissance de calcul |
|---|---|---|---|---|
| k-ε RANS | Stationnaire | Faible ; prédiction médiocre de la séparation et de la recirculation | Très limitée (seulement moyennée dans le temps) | Faible |
| k-ω SST RANS | Stationnaire | Amélioration de la prédiction de la couche limite ; meilleur traitement près des parois que k-ε | Limitée (ne peut pas résoudre les tourbillons instationnaires) | Faible–Moyen |
| URANS | Transitoire (moyennée dans le temps) | Capture quelques effets instationnaires, mais les tourbillons sont filtrés ; moins de détails que la LES | Modérée ; résout les fréquences dominantes mais pas tout le spectre turbulent | Moyen |
| DDES | Hybride (RANS + LES) | RANS près des parois, LES dans les régions de séparation/sillage ; équilibre les deux | Élevée ; bonne pour les écoulements massivement séparés et l'ingénierie pratique | Moyen–Élevé |
| Smagorinsky (LES) | Transitoire | Surestime la viscosité tourbillonnaire près des parois → amortissement excessif | Modérée ; résout les grandes échelles mais modélisation des parois inexacte | Élevé |
| WALE (LES) | Transitoire | Correction de l'échelle de paroi ; la viscosité tourbillonnaire s'annule près des parois, pas besoin de fonctions d'amortissement | Élevée ; capture précisément le flottement des tourbillons, les sillages, et la transition | Élevé |
7. Conclusion
Le modèle de turbulence WALE dans le cadre de l’application de la méthode LES offre aux ingénieurs structures un outil CFD puissant pour étudier les interactions vent-structure transitoires avec un niveau de détail sans précédent. Sa capacité à capturer le détachement tourbillonnaire, la dynamique des sillages, les instabilités aéroélastiques, et le confort éolien des piétons en fait un outil précieux dans le génie éolien basé sur la performance. Bien que plus consommateur de puissance de calcul que RANS, WALE LES donne accès à des informations inaccessibles par des méthodes basées sur les codes ou des simulations stationnaires seules. En intégrant les pressions dérivées de WALE dans les outils MEF, les ingénieurs peuvent progresser vers des concepts de structures plus réalistes et fiables, assurant à la fois sécurité et fonctionnalité sous l’action du vent.
