Model WALE, zkratka pro Wall-Adapting Local Eddy-Viscosity (lokální viskozita vírů přizpůsobená stěně), je turbulentní model v subgridovém měřítku používaný v rámci simulace velkých vírů (LES) pro nestacionární CFD. Na rozdíl od stacionárních přístupů RANS, které průměrují turbulence, LES přímo řeší velké víry přenášející energii a modeluje pouze menší měřítka, což umožňuje mnohem podrobnější a realističtější znázornění nestabilních proudových konstrukcí. Model WALE byl vyvinut za účelem překonání omezení klasických modelů LES typu Smagorinsky, zejména v oblasti blízko stěny. Vypočítává viskozitu vírů pomocí rychlosti deformace a rychlosti rotace proudění. Zohledněním rotačních efektů model přirozeně snižuje vířivou viskozitu v blízkosti pevných stěn na nulu, aniž by vyžadoval další tlumicí funkce. Tím se zabrání nadměrnému tlumení turbulence v blízkosti ploch a umožní se přesnější předpověď přechodu z laminárního proudění na turbulentní proudění i rozptylu energie.

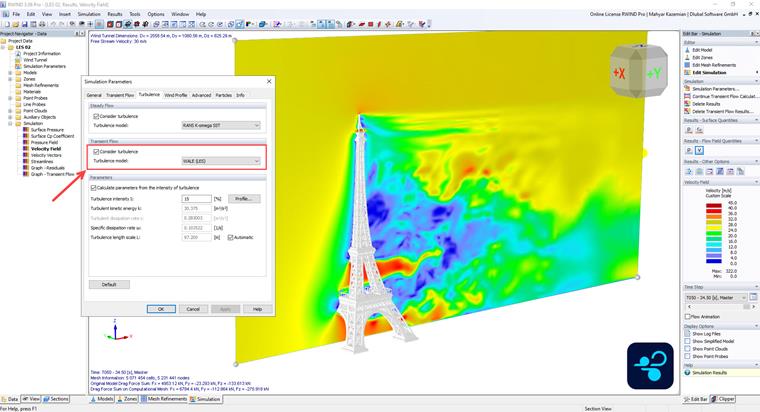

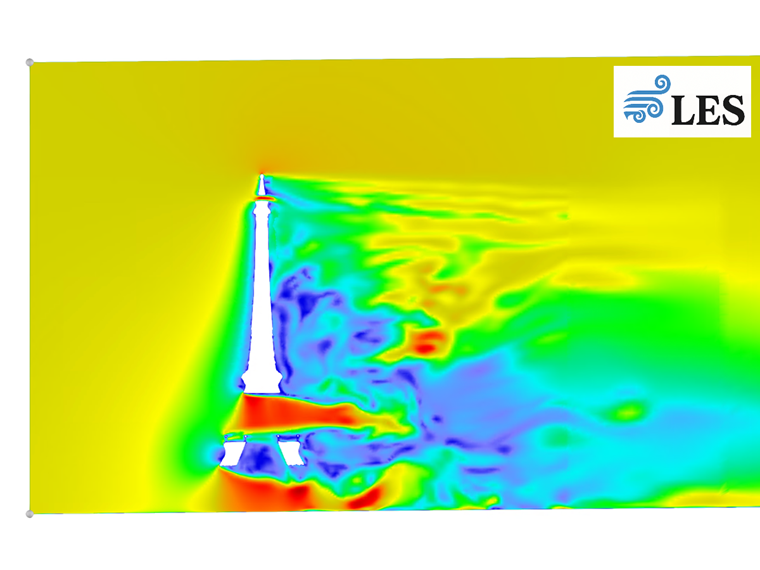

V aplikacích větrného inženýrství je díky tomu WALE (LES) obzvláště účinný pro zachycení odtrhávání vírů (obrázek 1), dynamiky úplavu za vysokými konstrukcemi nebo v komplexních polích proudění. Je obzvláště vhodný pro studium vibrací vyvolaných víry, aeroelastické nestability a komfortu chodců ve větru, kde jsou rozhodující nestacionární kolísání proudění. Ve srovnání se stacionárními modely RANS, jako je k-ω SST, které poskytují vyhlazenější a průměrná pole proudění, poskytuje přístup WALE LES mnohem bohatší obraz turbulentních struktur a jejich časově závislého vývoje. Tato přesnost však má za následek vyšší výpočetní nároky, protože WALE vyžaduje jemnější sítě, zejména blízko stěn, a menší časové kroky, aby zůstala numericky stabilní a fyzicky spolehlivá.
2. LES vs. RANS: stručný přehled
- RANS (stacionární): Řeší průměrné Navier–Stokesovy rovnice; turbulence je modelována úplně. Poskytuje hladká pole, ale postrádá přechodné detaily.
- LES (nestacionární): Přímé řešení velkých vírů přenášejících energii; modelovány jsou pouze subgridové škály. Poskytuje podrobné struktury turbulence, ale vyžaduje vyšší výpočetní zdroje.
V rámci LES je klíčová volba modelu sub-grid měřítka (SGS). Smagorinskyho model je klasickou volbou, ale trpí omezeními v oblasti blízko stěn kvůli nadměrné viskozitě vírů. Model WALE tyto slabiny řeší.
3. Model WALE: základy
WALE je zkratka pro Wall-Adapting Local Eddy-Viscosity (lokální viskozita vírů přizpůsobená stěně). Byla vyvinuta speciálně za účelem překonání nedostatků modelů typu Smagorinsky v oblastech blízko stěn.
- Definice viskozity víru:
Na rozdíl od Smagorinskyho, který se opírá pouze o tenzor rychlosti přetvoření, WALE používá jak tenzor rychlosti přetvoření, tak tenzor rychlosti rotace.
- Chování v oblasti blízko stěn:
Viskozita víru automaticky klesá na nulu u pevných stěn, aniž by byly nutné tlumicí funkce.
✅Výhody:
- Přesnější předpověď přechodu z laminárního na turbulentní proudění.
- Lepší vlastnisti disipace energie.
- Vylepšená stabilita a realističnost turbulence v blízkosti stěn.
Matematicky model WALE počítá viskozitu na sub-grid měřítku na základě druhé mocniny tenzoru gradientu rychlosti, čímž umožňuje příslušnou změnu velikosti stěn.
4. Výpočetní požadavky
Zvýšená přesnost WALE-LES s sebou nese určité výpočetní nároky:
- Rozlišení sítě: K zachycení nestacionarit a turbulencí jsou nezbytné jemné sítě v oblasti blízko stěn.
- Časové kroky: K zajištění numerické stability jsou nutné malé časové přírůstky.
- Náročnost na zdroje: Obvykle je výpočetně 10–50× náročnější než stacionární simulace RANS.
Navzdory těmto nárokům dosahuje WALE rovnováhy tím, že je méně náročný na zdroje než dynamické modely SGS a zároveň nabízí vynikající výkon v oblasti blízko stěn.
5. Použití ve větrném inženýrství
WALE (LES) poskytuje významné výhody pro simulaci nestacionárních aerodynamických jevů, které jsou klíčové ve statice a stavebním inženýrství:
- Odtrhávání vírů: Zachycení střídavých vírových vzorců za vysokými komíny, věžemi a mostními pilíři.
- Dynamika v úplavu: Předpověď separace proudění, opětovného uchycení a meandrování v úplavu okolo výškových budov.
- Vibrace vyvolané víry (VIV): Studium konstrukčních oscilací způsobených periodickým odtrháváním vírů.
- Aeroelastická nestabilita: Hodnocení rizik gallopingu, flutteru a riziko třepetání u štíhlých konstrukcí.
- Komfort chodců za větru: Řešení nárazů větru a nestacionárního proudění na úrovni terénu v městské zástavbě.
📌Poznámka: Zohlednění aeroelastických nestabilit a vibrací vyvolaných víry (VIV) představuje důležitý plán budoucího vývoje v programu RWIND, který dále rozšiřuje jeho potenciál pro studie dynamické interakce větru na konstrukce.
Ve srovnání se stacionárními modely RANS poskytuje WALE-LES časově závislé pole proudění, které umožňuje podrobnou analýzu kolísání zatížení, nikoli pouze průměrných hodnot. To je zvláště užitečné při integraci tlaků odvozených z CFD do rámců metody konečných prvků (MKP), jako je RFEM, kde lze přímo aplikovat dynamické historie zatížení.
6. Srovnání modelů turbulence ve větrném inženýrství
Tabulka 1 představuje srovnávací tabulku modelů turbulence běžně používaných ve větrném inženýrství, se zaměřením na jejich vlastnosti ve čtyřech dimenzích: typ, výkon v oblasti blízko stěn, přesnost a výpočetní náklady. Porovnává stacionární modely, jako jsou k-ε RANS a k-ω SST RANS, které jsou výpočetně nenáročné, ale mají omezenou schopnost řešit nestacionární víry, s pokročilejšími nestacionárními modely, jako jsou URANS, DDES, Smagorinsky LES a WALE LES, které postupně zachycují více detailů turbulence a dynamiky vírů na úkor vyššího výpočetního nároku. Tabulka zdůrazňuje, jak každý model vyvažuje praktickou použitelnost v inženýrství, přesnost předpovědi a náklady, a nabízí vodítko pro výběr nejvhodnějšího přístupu v závislosti na požadavcích projektu.
Tabulka 1: Porovnání turbulentních modelů: vyvážení přesnosti a nákladů ve větrném inženýrství
| Model | Typ | Výkon blízko stěn | Přesnost | Výpočetní nároky |
|---|---|---|---|---|
| k-ε RANS | stacionární | slabý; špatná predikce separace a recirkulace | velmi omezená (pouze časový průměr) | nízké |
| k-ω SST RANS | stacionární | vylepšená predikce mezní vrstvy; lepší simulace v oblasti blízko stěn než k-ε | omezená (nelze vyřešit nestacionární víry) | nízké–střední |
| URANS | nestacionární (časově průměrovaný) | zachytí některé nestacionární jevy, ale víry jsou filtrovány; méně detailní než LES | střední; řeší dominantní frekvence, ale ne celé spektrum turbulence | střední |
| DDES | hybridní (RANS + LES) | RANS blízko stěn, LES v oblasti separace/úplavu; vyvažuje obojí | vysoká; vhodná pro masivní separace proudění a praktické inženýrství | střední–vysoké |
| Smagorinsky (LES) | nestacionární | nadhodnocuje viskozitu víru blízko stěn → nadměrné tlumení | střední; rozlišuje velké měřítka, ale nepřesné modelování stěn | vysoké |
| WALE (LES)'‘' | nestacionární | správné škálování stěn; viskozita víru mizí blízko stěn, nejsou vyžadovány tlumicí funkce | vysoká; přesně zachycuje odtrhávání vírů, proudění a přechod | vysoké |
7. Závěr
Model turbulence WALE v rámci LES nabízí strukturálním inženýrům výkonný CFD nástroj pro studium nestálých interakcí vítr-struktura s bezprecedentními detaily. Jeho schopnost zachytit odtržení vírů, dynamiku probuzení, aeroelastické nestability a komfort chodců ve větru činí jej neocenitelným v návrhu založeném na výkonu větru. Ačkoliv je výpočetně náročnější než RANS, WALE LES poskytuje vhledy, které jsou nedosažitelné prostřednictvím metod založených na kódu nebo samotných ustálených simulací. Integrací tlakových časových historií odvozených z WALE do nástrojů FEM mohou inženýři pokročit k realističtějším a spolehlivějším strukturálním návrhům, zajišťujícím jak bezpečnost, tak provozuschopnost pod vlivem větru.
