Resposta:

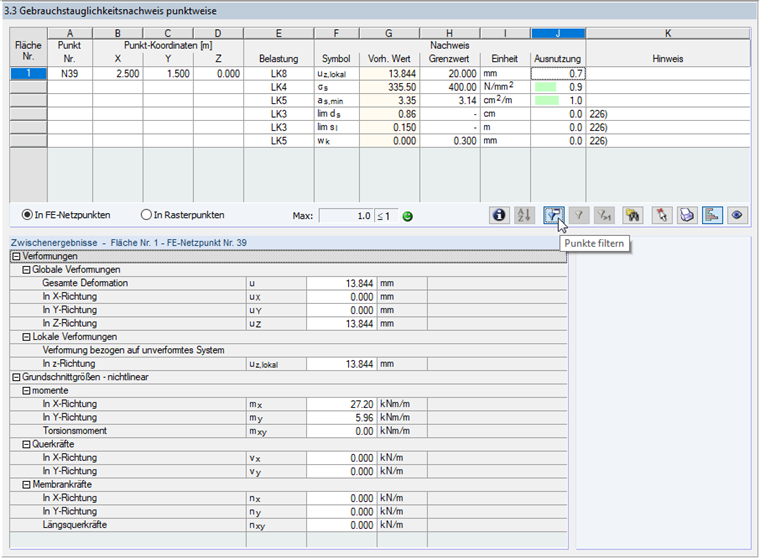

O módulo de elasticidade no estado II não é apresentado diretamente nos resultados do cálculo da deflexão.No entanto, pode mudar para a janela de resultados "3.3 Utilização por ponto" e filtrar uma malha de EF ou um ponto de grelha para o qual pretende ver os detalhes de dimensionamento. Ver Figura 01.
Na tabela, selecione a linha de resultados para a deformação "uz, local ".
Em seguida, clique no botão [i] para exibir os detalhes do dimensionamento para o ponto selecionado.

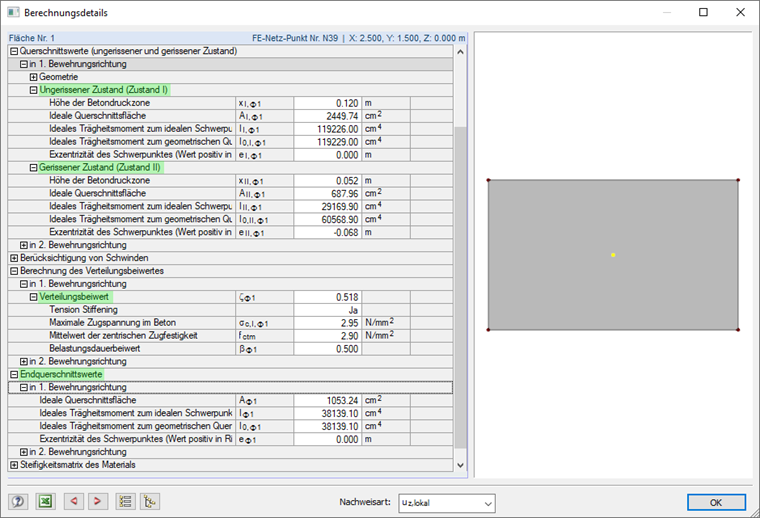

Nos detalhes de dimensionamento, é possível encontrar os valores intermédios para a análise de deformação, tais como o momento de inércia da secção no estado I e no estado II, o coeficiente de distribuição zeta e as propriedades finais da secção. Ver Figura 02.
Uma vez que estes valores intermédios são sempre determinados quando abre a tabela de detalhes de dimensionamento e são sempre apresentados e guardados temporariamente para esse ponto, os valores intermédios não podem ser apresentados graficamente para a superfície dimensionada.
