Risposta:

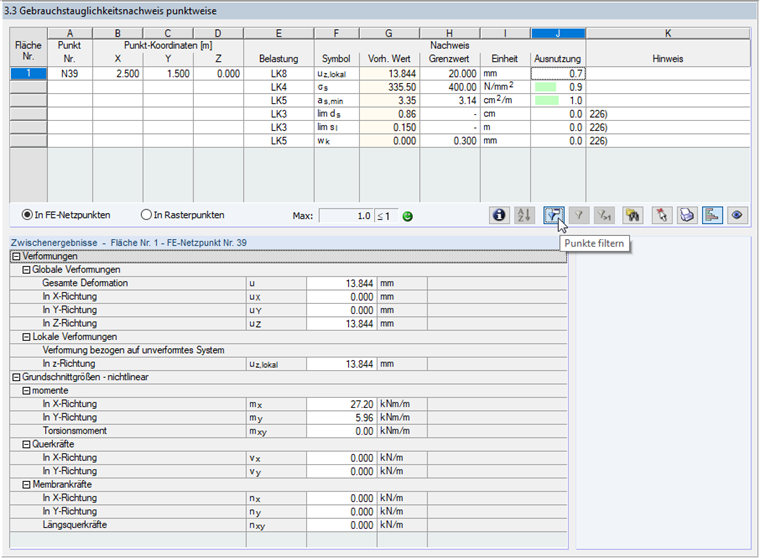

Il modulo di elasticità nello stato II non viene visualizzato direttamente nei risultati del calcolo della deflessione.Tuttavia, è possibile passare alla finestra dei risultati "3.3 Funzionalità per punto" e filtrare una mesh EF o un punto della griglia per cui si desidera vedere i dettagli di progetto. Vedi immagine 01.
Nella tabella, selezionare la riga dei risultati per la deformazione "uz,local ".
Quindi, fare clic sul pulsante [i] per visualizzare i dettagli del progetto per il punto selezionato.
Nei dettagli di progetto, è possibile trovare i valori intermedi per l'analisi degli spostamenti generalizzati, come il momento di inerzia della sezione trasversale nello stato I e II, il coefficiente di distribuzione zeta e le proprietà della sezione trasversale. Vedi immagine 02.
Poiché questi valori intermedi sono sempre determinati quando si apre la tabella dei dettagli di progetto e sono sempre visualizzati e salvati temporaneamente per quel punto, i valori intermedi non possono essere visualizzati graficamente per la superficie progettata.
