Respuesta:

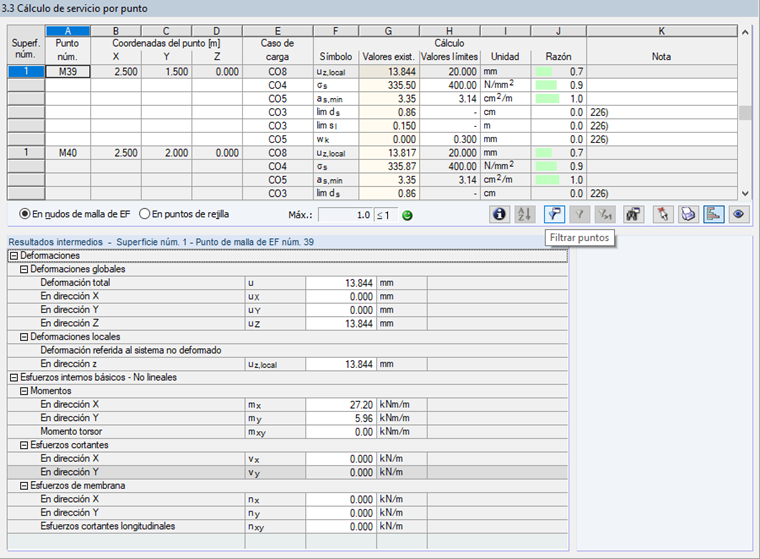

El módulo de elasticidad en el estado II no se muestra directamente en los resultados del cálculo de la deformación.Sin embargo, puede cambiar a la ventana de resultados "3.3 Servicio por punto" y filtrar una malla EF o un punto de rejilla para el que desea ver los detalles de cálculo. Ver la figura 01.
En la tabla, seleccione la fila de resultados para la deformación "uz, local ".
Luego, haga clic en el botón [i] para mostrar los detalles del cálculo para el punto seleccionado.

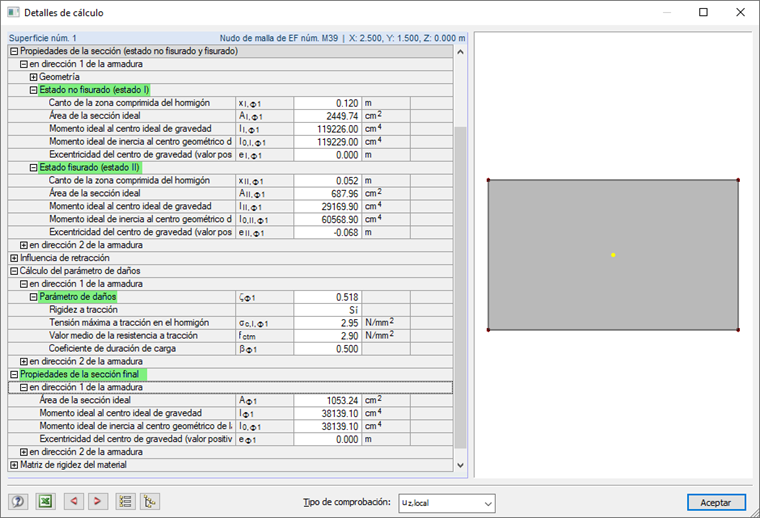

En los detalles de cálculo, puede encontrar los valores intermedios para el análisis de deformaciones, como el momento de inercia de la sección en el estado I y en el estado II, el coeficiente de distribución zeta y las propiedades finales de la sección. Ver imagen 02.
Dado que estos valores intermedios siempre se determinan al abrir la tabla de detalles de cálculo y siempre se visualizan y guardan temporalmente para ese punto, los valores intermedios no se pueden visualizar gráficamente para la superficie calculada.
