Je možné modul modulu pružnosti odebrat ze složky prvku II (výpočet pomocí modulu RF-CONCRETE Deflect) podle prutu?

Odpověď

Mladý modul ve stavu II není přímo vygenerován při výpočtu vychylování.

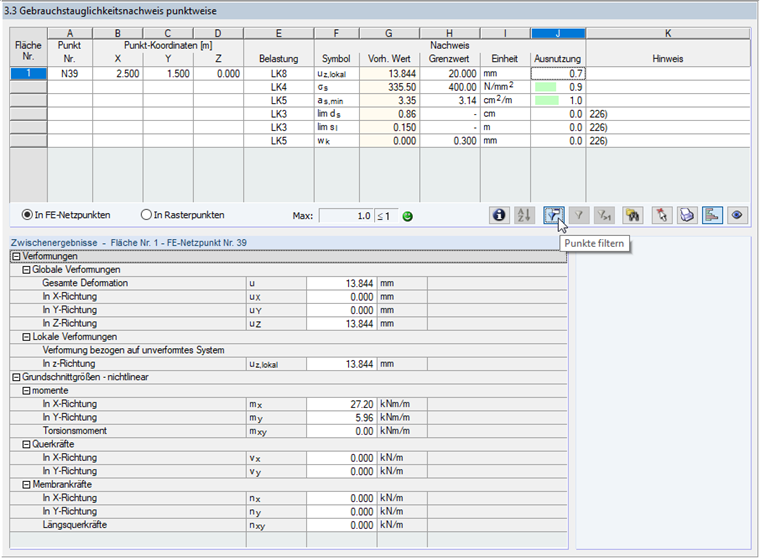

Můžete ovšem přepínat do výsledkového dialogu "3.3 Posouzení použitelnosti po jednotlivých úrovních podloží" a filtrovat síť konečných prvků nebo bod rastru, pro které se mají zobrazit detaily posouzení. Viz obrázek 01.

V tabulce vybereme řádek výsledků pro deformaci "u z, local ".

Poté klikneme na tlačítko [i], čímž zobrazí podrobnosti posouzení vybraného bodu.

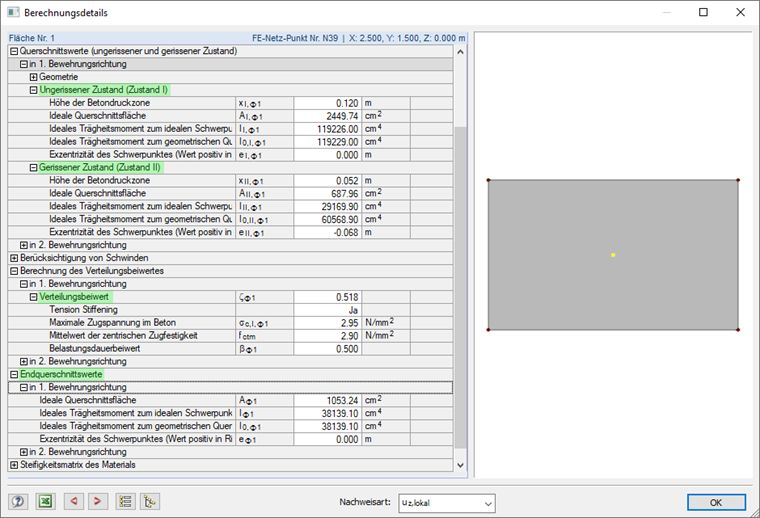

V detailech posouzení se nacházejí mezilehlé hodnoty pro posouzení deformace, jako je moment setrvačnosti průřezu ve stavu I a stavu II, rozdělovací součinitel zeta a konečné hodnoty průřezů. Viz obrázek 02.

Vzhledem k tomu, že se tyto mezilehlé hodnoty vždy určují, pokud otevřeme tabulku podrobností posouzení a v daném bodě se zobrazí a dočasně uložíme, nemohou být mezilehlé hodnoty pro danou plochu znázorněny graficky.

Klíčová slova

Odchytit se Modul pružnosti Stav 2 Stav II Podmínka Deformace
