Odpowiedź:

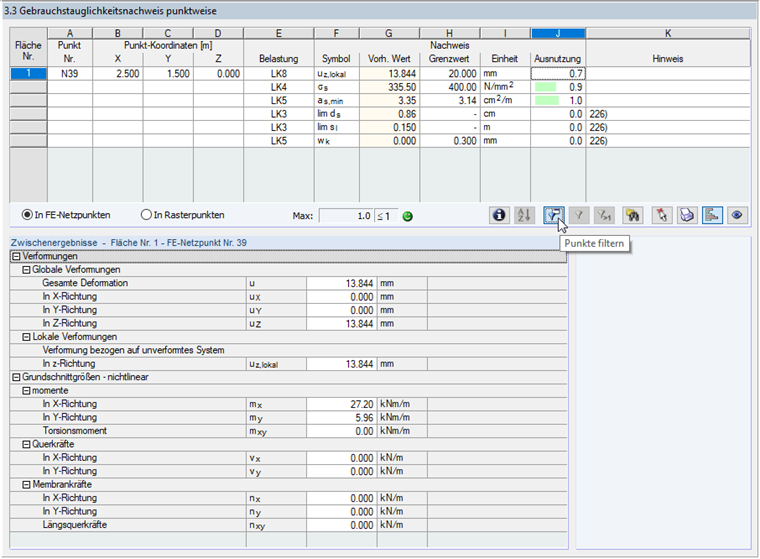

Moduł sprężystości w stanie II nie jest wyświetlany bezpośrednio w wynikach obliczeń ugięcia.Można jednak przełączyć się do okna wyników „3.3 Zdatność do użytku według punktu” i przefiltrować siatkę ES lub punkt rastra, dla którego mają zostać wyświetlone szczegóły obliczeń. Patrz rysunek 01.
W tabeli należy wybrać wiersz wyników dla odkształcenia „uz,lokalnie ”.
Następnie należy kliknąć przycisk [i], aby wyświetlić szczegóły obliczeń dla wybranego punktu.

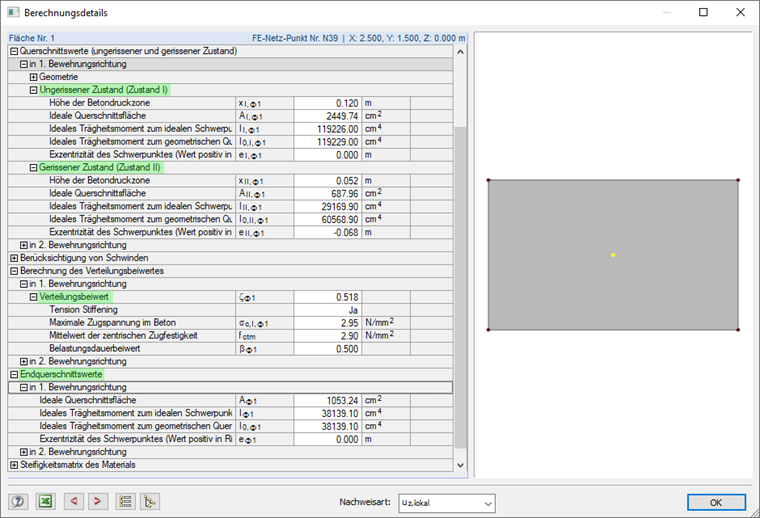

W szczegółach obliczeniowych podane są wartości pośrednie do analizy deformacji, takie jak moment bezwładności przekroju w stanie I i II, współczynnik rozkładu zeta oraz końcowe właściwości przekroju. Patrz rysunek 02.
Ponieważ te wartości pośrednie są zawsze określane podczas otwierania tabeli szczegółów obliczeń i są zawsze wyświetlane oraz tymczasowo zapisywane dla tego punktu, wartości pośrednie nie mogą być przedstawione graficznie dla obliczanej powierzchni.
