Acoplamentos de nó

Um acoplamento de nós facilita a tarefa de conectar nós com objetos adjacentes. O programa procura por nós, barras e superfícies dentro de uma determinada área e estabelece a conexão na forma de barras do tipo Barra Rígida. Desta forma, nós livres podem ser conectados rapidamente ao sistema e componentes isolados podem ser acoplados, por exemplo, em mastros com acessórios (escadas, antenas) ou modelos de barras que são importados de arquivos IFC.

Caixa de diálogo "Novo Acoplamento de nó"

Base

Defina na aba Base o tipo de acoplamento de nós. Na seção 'Atribuído a', você pode definir os nós que são relevantes como "origem" para a pesquisa.

Permitir conexão com

Para a pesquisa de possibilidades de conexão, estão disponíveis três tipos de objetos:

• Nós
• Barras
• Superfícies

Com as caixas de seleção, você pode restringir as opções de acoplamento a tipos específicos de objetos. A seção Opções oferece mais possibilidades para controlar a pesquisa de objetos.

Condições de pesquisa

O programa procura qual objeto (nó, barra, superfície) dentro do raio definido tem a menor distância para o nó. Este objeto é então acoplado com uma barra rígida.

Parâmetros

Insira o 'Raio de pesquisa' r para delimitar a área de pesquisa.

Tipo de conexão

Um acoplamento de nós gera uma barra de conexão entre o nó de origem e o objeto mais próximo. Essas barras são, por padrão, conectadas rigidamente. No entanto, você também pode definir articulações de extremidade de barra no início e no final da barra. Para fazer isso, escolha uma articulação já definida na lista ou defina um novo tipo de articulação usando o botão .

Opções

As funções desta seção permitem influenciar a pesquisa de forma direcionada.

Excluir objetos

Marque a caixa de seleção se certos objetos não devem ser acoplados. Com isso, a aba Excluir Objetos é adicionada, onde você pode fornecer mais detalhes.

Incluir objetos associados

Objetos associados são automaticamente excluídos da pesquisa. Estes são, por exemplo, objetos integrados ou objetos de definição como nós que são usados para definir as linhas de contorno de superfícies. Se você marcar a caixa de seleção, esses objetos também serão incluídos na pesquisa.

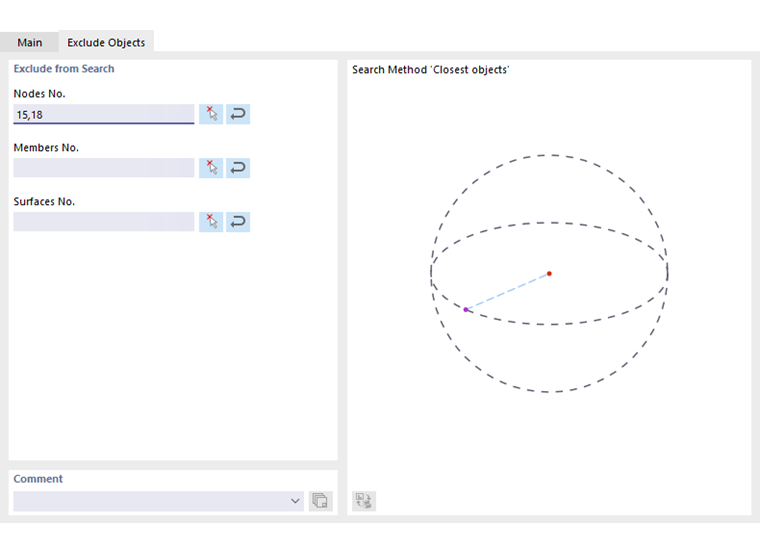

Excluir Objetos

A aba Excluir Objetos está disponível quando a caixa de seleção correspondente na seção Opções está marcada. Aqui você pode especificar certos objetos – nós, barras ou superfícies – que não devem ser acoplados dentro da área de pesquisa.

Excluir objeto

Informe os números dos nós, barras ou superfícies relevantes. Você também pode selecionar os objetos visualmente usando o botão . Com o botão , é possível transferir nós, barras ou superfícies de Seleções de Objetos. Selecione a seleção de objetos (OS) relevante em um diálogo separado.
