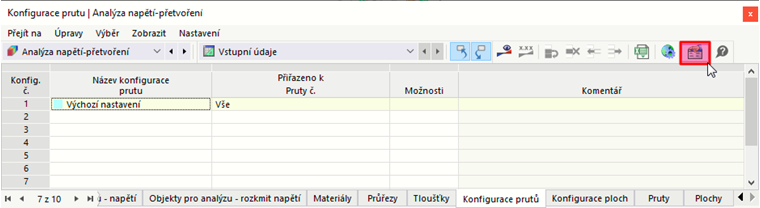

Pokud je aktivován addon "Analýza napětí-přetvoření", je k dispozici kategorie "Analýza napětí-přetvoření". Zde můžete mimo jiné definovat konfigurace prutů a konfigurace ploch . Nastavení je přístupné pomocí tlačítka (
) v panelu nástrojů v okně tabulek.
V dialogu pro úpravu konfigurací můžete zadat, která napětí se mají vypočítat a která mezní napětí se v každém případě použijí. Vyberte stávající konfiguraci ze seznamu nebo pomocí tlačítka
vytvořte novou konfiguraci.
Konfigurace prutu

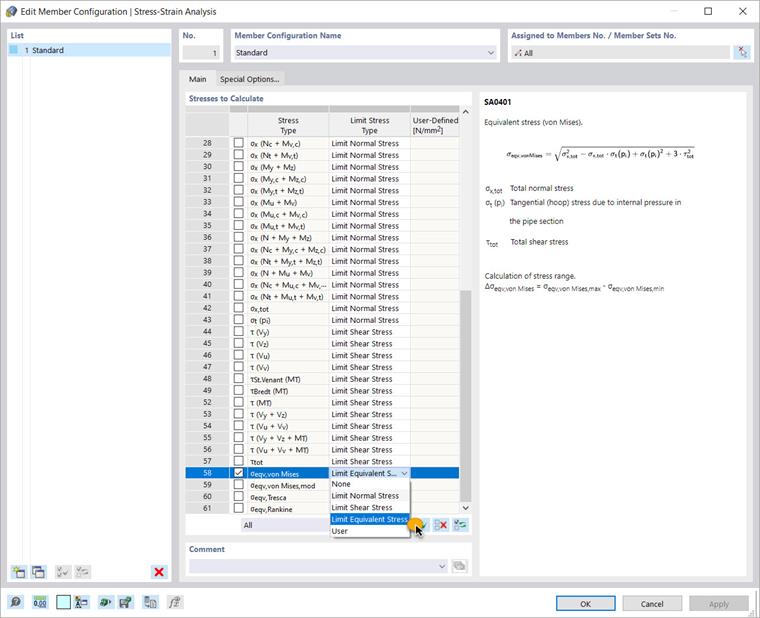

V případě konfigurace prutu lze v záložce 'Základ' u každého typu napětí určit, zda se má použít mezní normálové, mezní smykové nebo mezní srovnávací napětí. Uživatel však může zadat také mezní napětí. Jako příklad pro výpočet segmentu použijeme von Misesovo srovnávací napětí. V pravé části dialogu se zobrazí příslušný vzorec.
Následně můžete jednotlivým prutům přiřadit jednotlivé konfigurace. K tomu slouží funkce přiřazení pomocí tlačítka
v sekci 'Přiřazeno k prutu' (vpravo nahoře v dialogu).
Konfigurace plochy

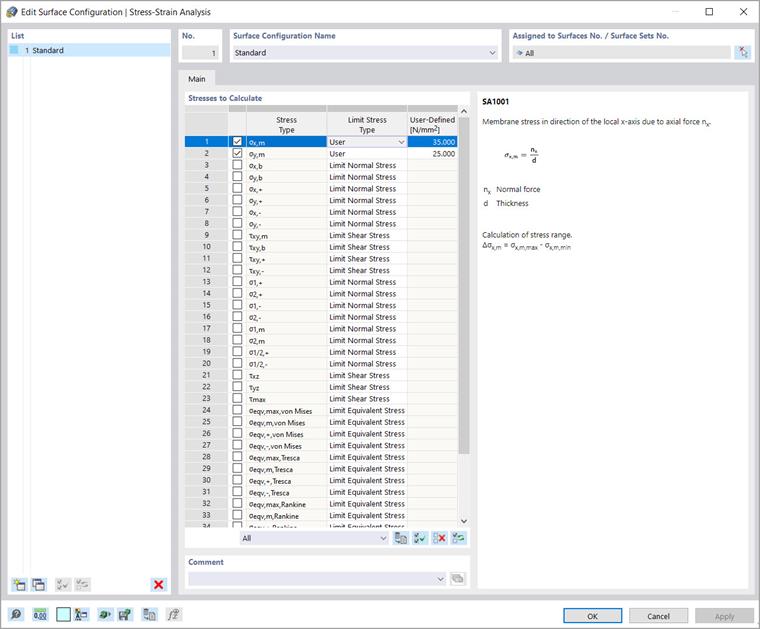

Stejně tak lze zadat údaje pro plochy v dialogu ' Upravit konfiguraci ploch '. Tam je možné například zadat, aby se membránová napětí posuzovaly z normálové síly ve směru lokálních os x a y, a stanovit mezní napětí, se kterým se mají stávající napětí porovnávat.
