Wenn das Add-On 'Spannungs-Dehnungs-Analyse' aktiviert ist, steht die Tabellenkategorie 'Spannungs-Dehnungs-Berechnung' zur Verfügung. Dort können Sie unter anderem Stabkonfigurationen und Flächenkonfigurationen definieren. Die Konfigurationseinstellungen sind jeweils mit der Schaltfläche 'Bearbeitungsdialog öffnen' (
) in der Tabellen-Symbolleiste zugänglich.
Im Bearbeitungsdialog der Konfigurationen können Sie festlegen, welche Spannungen berechnet werden sollen und welche Grenzspannung jeweils gilt. Wählen Sie aus der Liste eine bereits vorhandene Konfiguration aus oder nutzen Sie die Schaltfläche
, um eine neue Konfiguration zu erzeugen.
Stabkonfiguration

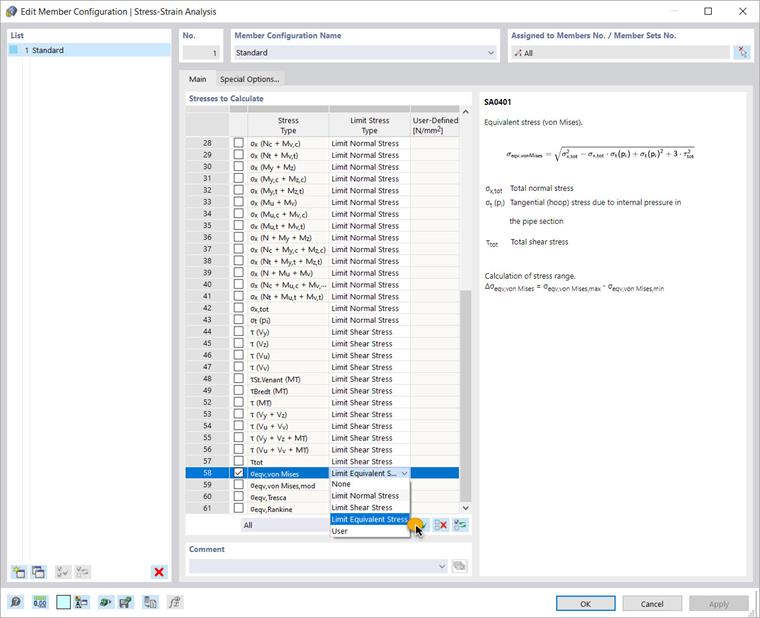

Bei einer Stabkonfiguration können Sie im Register 'Basis' für jeden Spannungstyp festlegen, ob die Grenznormal-, Grenzschub- oder Grenzvergleichsspannung als Referenz dienen soll. Sie können aber auch eine benutzerdefinierte Grenzspannung vorgeben. Für die Analyse des Segments soll die Vergleichsspannung von Mises als Beispiel dienen. Die zugehörige Formel wird im rechten Teil des Dialogs angezeigt.
.png?mw=760&hash=31f7308c15ce8b2e845ce500c57cd2d5240b9835)
Sie können die Konfiguration dann den Stäben individuell zuweisen. Verwenden Sie hierzu die Zuordnungsfunktion über die Schaltfläche
im Abschnitt 'Zugewiesen an Stäbe Nr.' (im Dialog rechts oben).
Flächenkonfiguration

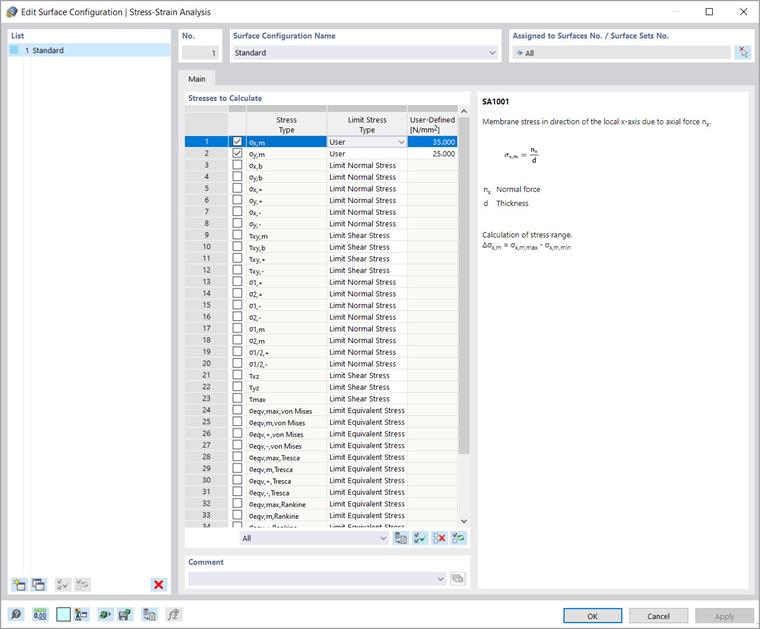

In gleicher Weise können Sie im Dialog 'Flächenkonfiguration bearbeiten' Vorgaben für die Flächen treffen. Dort können Sie beispielsweise festlegen, dass die Membranspannungen aus der Normalkraft in Richtung der lokalen x- und y-Achsen untersucht werden sowie die Grenzspannung definieren, mit der die vorhandenen Spannungen verglichen werden sollen.
