如果激活了模块'应力-应变分析'，则表格类别为'应力-应变分析'可用。 在这里您可以定义杆件配置和面配置等。 配置设置可以通过工具栏中的 ' 按钮 ' (
) 进行访问。
02
“应力应变分析”表
在配置的编辑对话框中，您可以指定要计算的应力以及每种情况下适用的极限应力。 从该列表中选择一个现有配置，或使用
按钮创建一个新的配置。

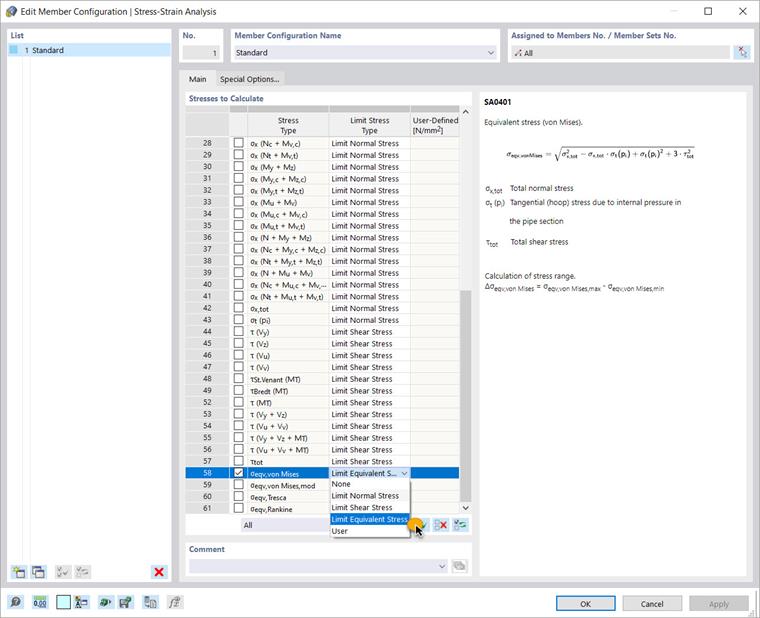

杆件配置
对于杆件配置，您可以在每种应力类型的'基本'选项卡中指定参考极限正应力、极限剪应力还是极限比较应力。 但是，您也可以指定用户自定义的极限应力。 本文以 von Mises 等效应力为例进行分析。 相应的公式显示在对话框的右侧。
然后，您可以分别将配置分配给杆件。 为此请在'分配给杆件编号'部分（对话框的右上）中的
按钮使用分配功能。

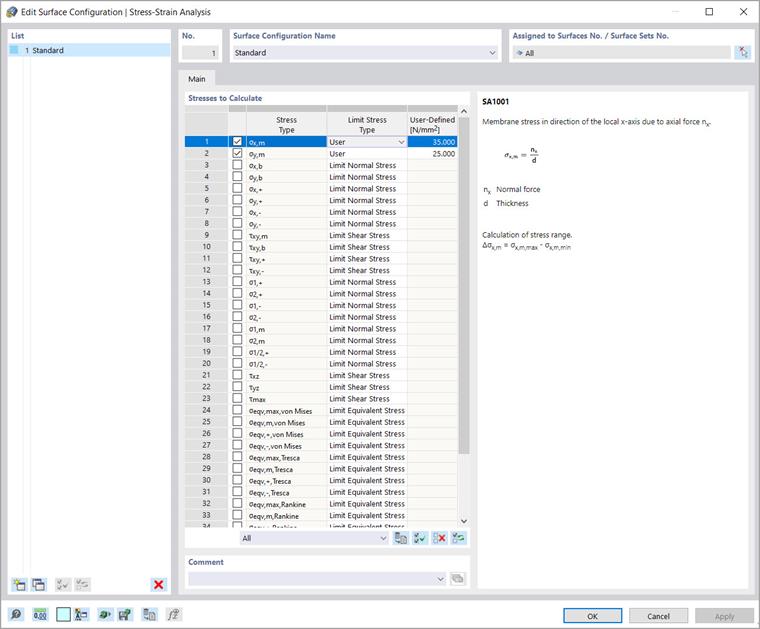

面配置
同样地，您可以在'编辑面配置'对话框中对面进行规范。 在这里您可以指定例如膜应力从法向力沿局部 x 和 y 轴方向检查，并定义与现有应力进行比较的极限应力。
