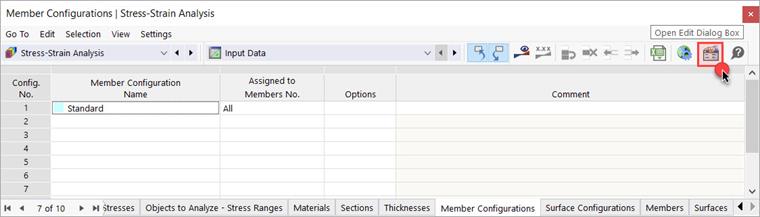

Si activa el complemento "Análisis de tensión-deformación", la categoría de la tabla "Análisis de tensión-deformación" está disponible. Allí puede definir configuraciones de miembros y configuraciones de superficie , entre otras cosas. Se puede acceder a los ajustes de configuración con el botón (
) en la barra de herramientas de la tabla.
En el diálogo de edición de las configuraciones, puede especificar qué tensiones se van a calcular y qué tensión límite se aplica en cada caso. Seleccione una configuración existente de la lista o use el botón
para crear una nueva configuración.
Configuración de barra

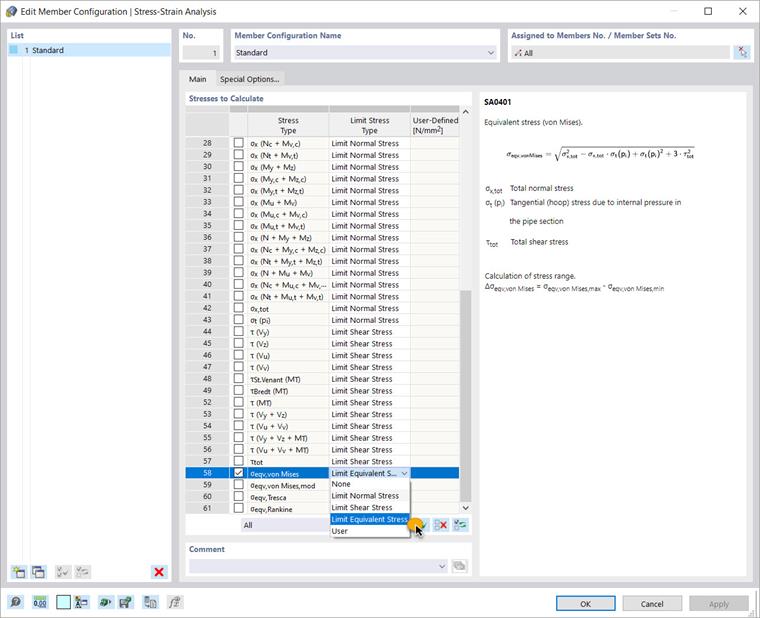

En el caso de una configuración de barra, puede especificar en la pestaña 'Base' para cada tipo de tensión si la tensión límite normal, cortante límite o límite de comparación se utilizará como referencia. Sin embargo, también puede especificar una tensión límite definida por el usuario. La tensión equivalente de von Mises se utiliza como ejemplo para el análisis del segmento. La fórmula correspondiente se muestra en la parte derecha del diálogo.
A continuación, puede asignar la configuración a los miembros individualmente. Para hacer esto, use la función de asignación a través del botón
en la sección 'Asignado al número de miembro' (parte superior derecha del cuadro de diálogo).
Configuración de superficies

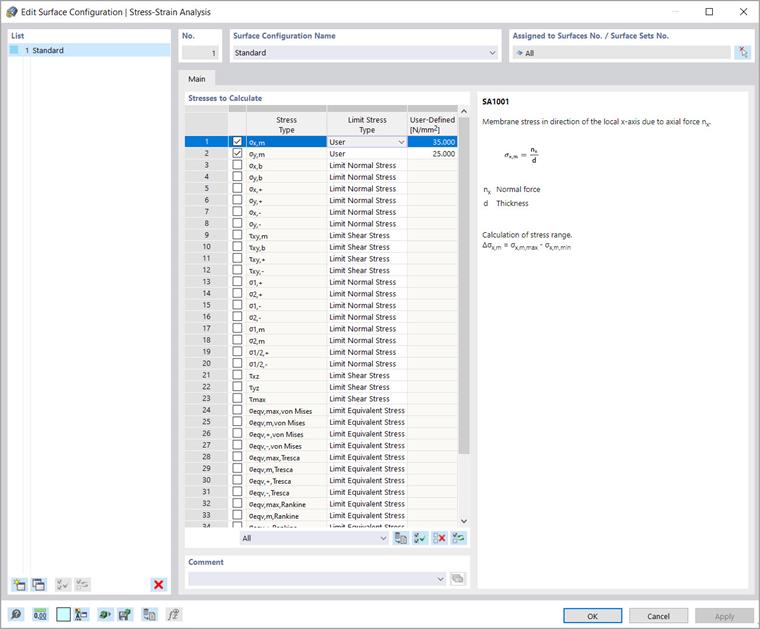

De la misma manera, puede hacer especificaciones para las superficies en el cuadro de diálogo ' Editar configuración de superficie '. Allí puede especificar, por ejemplo, que las tensiones de la membrana se examinen a partir de la fuerza normal en la dirección de los ejes xey locales y definir la tensión límite con la que se compararán las tensiones existentes.
