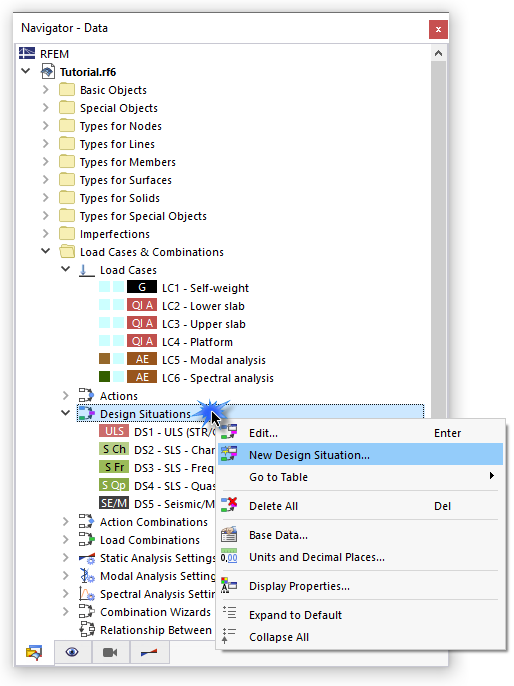

O caso de carga dinâmico deve ser combinado com as ações estáticas no próximo passo. Assim, será possível avaliar se a ação sísmica é relevante para o dimensionamento do modelo em vez da situação de verificação do estado limite último "comum" por defeito. Uma vez que as análises dinâmicas seguem regras específicas quando combina casos de carga, tem de ser criada novamente uma situação de dimensionamento específica. Vá para a pasta Casos de carga e combinações no navegador e clique com o botão direito do rato na subentrada Situações de dimensionamento para abrir o menu de atalho.
Seleccione a opção Nova situação de dimensionamento. O diálogo 'Casos e combinações de carga' é aberto, onde a nova situação de dimensionamento DS6 é definida.

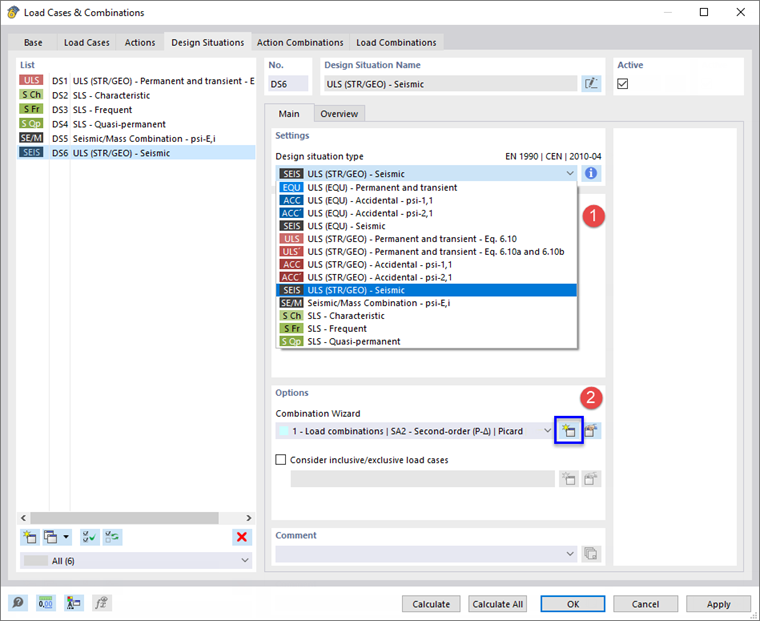

Seleccione a opção ULS (STR/GEO) - Sísmico na lista 'Tipo de situação de dimensionamento' (1). Quando clica no botão
, pode verificar novamente os critérios para combinações sísmicas de acordo com EN 1990 na caixa de diálogo 'Informação sobre regras de combinação'.
As ações sísmicas são geralmente combinadas através de combinações de resultados, não de combinações de cargas. Para alterar a configuração para a nova situação de dimensionamento, clique no botão
botão junto à lista 'Assistente de combinações' na área 'Opções' (2). Abre a caixa de diálogo 'Assistente para novas combinações'.

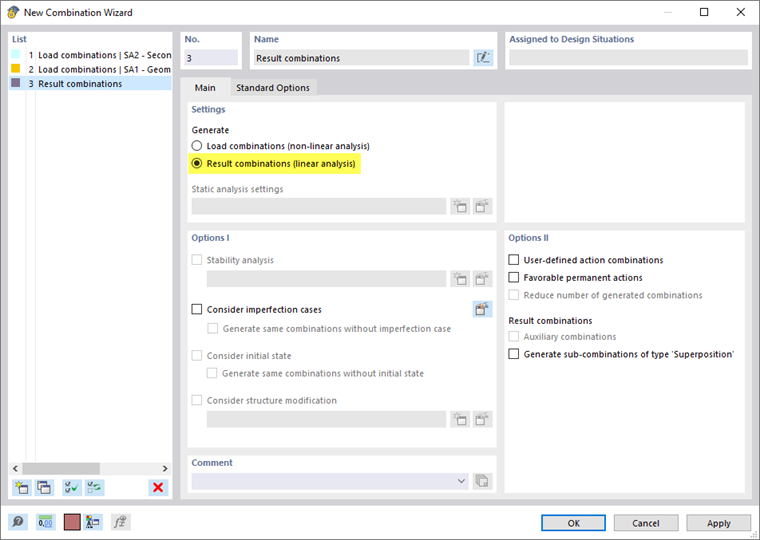

Selecione a opção Combinações de resultados (análise linear). Clique em OK para fechar a caixa de diálogo.
Vá para o separador Combinações de ações.

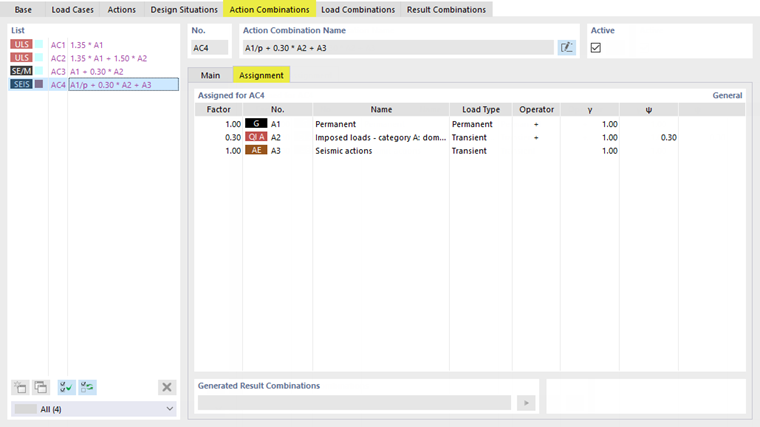

É criada a combinação de ações CA4. Selecione-o na lista. Clique no subseparador Atribuição. O peso próprio da ação A1 é definido como '/p' (permanente) enquanto as outras ações são variáveis. O fator ψ de 0,30 é aplicado novamente para as cargas impostas. O caso de carga da análise espectral contido na acção A3 não tem redução.
Quando seleciona o separador 'Combinações de resultados de seguida, o programa cria a combinação sísmica CR1. Para verificar como os resultados de cada caso de carga são tidos em consideração, seleccione novamente o subseparador Atribuição.
Os resultados de CC1 e CC6 são sempre considerados como se pode identificar pelo tipo de carga 'Permanente'. Para o caso de carga da análise espectral CC6, o módulo A envolvente das somas à escala de todos os resultados será tida em consideração.
