Avaliação dos resultados

No Navegador – Resultados , pode controlar os resultados que são exibidos no modelo. Por defeito, as formas próprias |U| do primeiro modo normal estão definidos (ver Forma própria da frequência natural mais baixa imagem).

Frequências naturais

O nº | A lista de frequências naturais f [Hz] inclui todos os 32 modos necessários para exceder os valores limite de 90% para os fatores de massas modais. Ao clicar no botão u. Os botões ao lado da lista permitem navegar pelas frequências naturais do modelo. Também pode selecionar diretamente um modo específico ao abrir a lista.

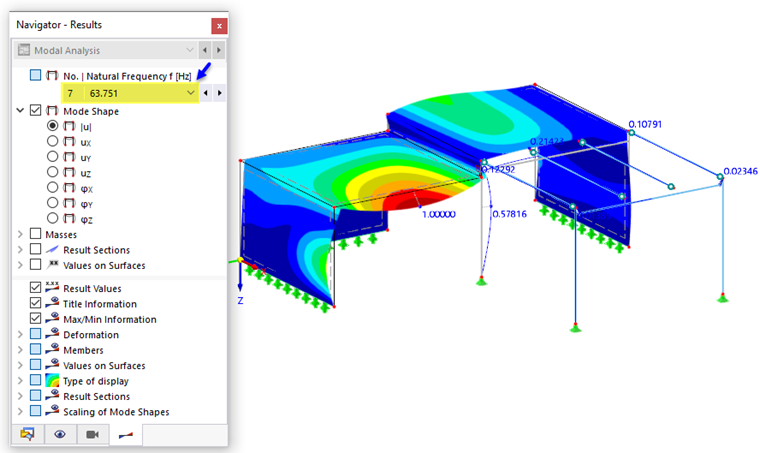

Forma própria em relação à sexta frequência natural

Clique no botão botão na barra de ferramentas para exibir as formas próprias como uma representação animada.

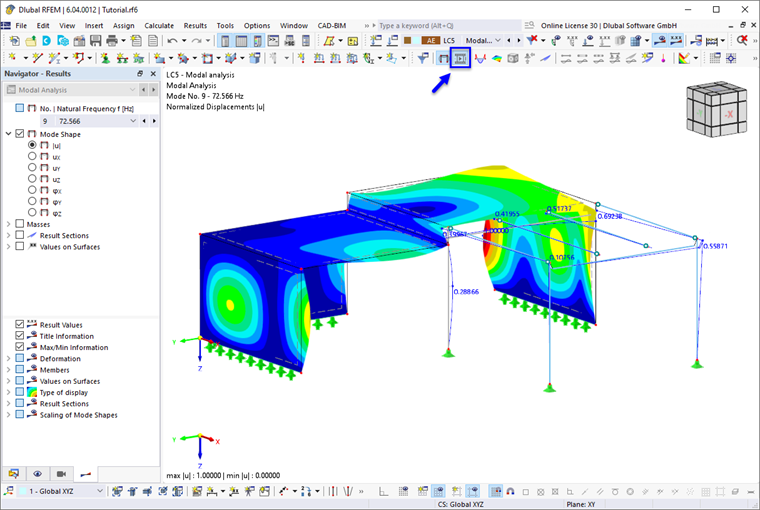

Apresentar a forma própria como animação

Carregue no botão novamente o botão para interromper a animação.

Formas próprias

Cada frequência do modelo tem uma forma própria correspondente. Embora esses vetores de forma própria tenham a aparência de deformações resultantes de uma análise estrutural, eles não representam "deformações" no sentido atual. Em vez disso, os deslocamentos e as rotações são escalados para o valor máximo de 1 e são adimensionais. Por isso, estes são designados por 'Deslocamentos normalizados' e 'Rotação normalizada' nos cabeçalhos da tabela (ver a imagem Resultados normalizados de formas próprias por nó).

Pode visualizar todos os componentes de forma em translação e rotação seleccionando uma das opções na categoria 'Forma do modo' do navegador. Selecione o componente u_Z , por exemplo.

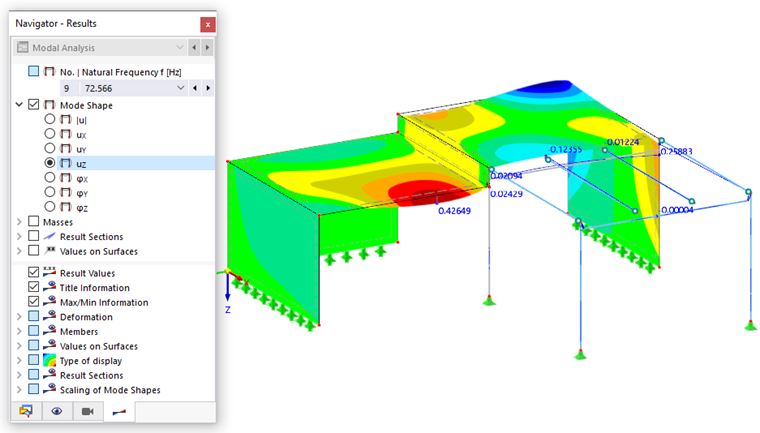

Mostrar componente da forma própria do uZ

Depois de experimentar algumas das outras opções, defina os escalados|U| resultados novamente. Se pretende escalar os resultados do máximo para um máximo diferente, pode aplicar uma das opções específicas disponíveis na parte inferior do navegador. They are explained in the Online Manual.

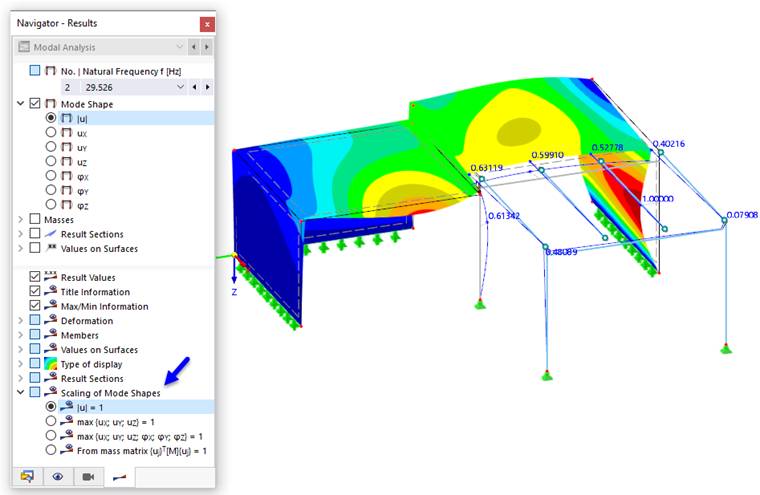

Opções de escala para formas próprias

Massas modais efetivas

Como já deve ter notado, a tabela Massas modais efetivas fornece informação importante na decisão sobre o número de modos necessários (ver Fatores para massas modais efetivas image). As massas modais efetivas descrevem a massa que é ativada em cada direção por cada frequência natural.

Massas em pontos de malha

Pode verificar as massas que foram tidas em consideração para a análise modal. Para o fazer, seleccione a tabela Massas nos pontos da malha.

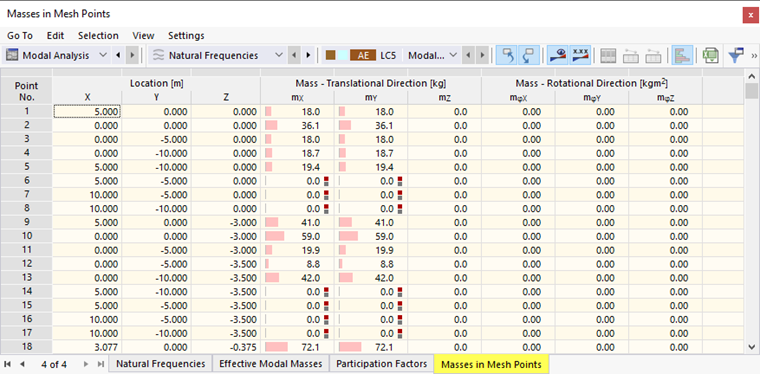

Verificação de massas em pontos de malha

As massas resultam das cargas contidas no Combinação de cargas CO9 . Estas apenas são eficazes nas direções X e Y de acordo com Parâmetros de análise modal . No final da tabela, são apresentadas as somas para cada direção.

Para exibir as massas graficamente nos nós de EF do modelo, selecione a caixa de seleção Massas no 'Navegador – Resultados'. As massas m_X actuantes na direção X estão definidas por defeito.

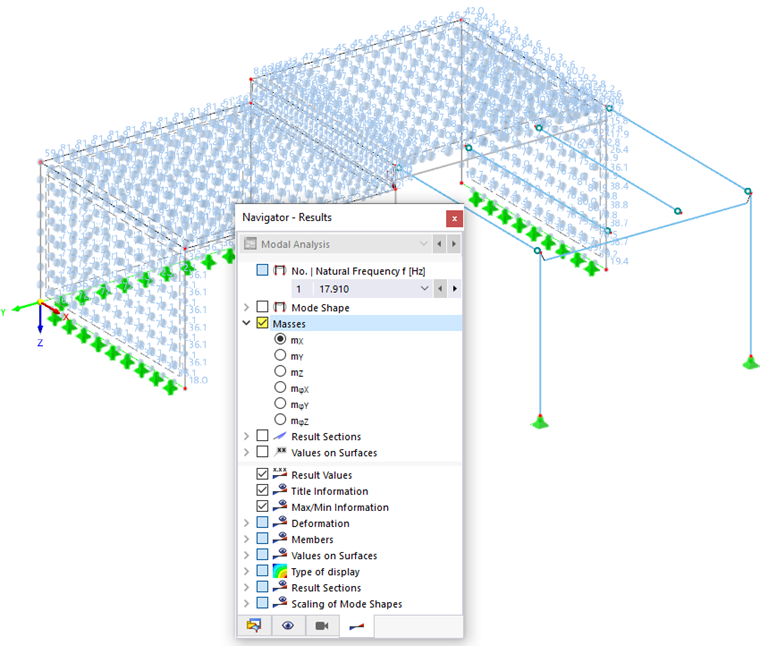

Massas em pontos de malha que atuam na direção X

A massa aplicada a cada nó da malha é representada por uma esfera, cujo tamanho é escalado para o valor máximo. Novamente, apenas as opções m_X e m_Y são relevantes. As barras não têm esferas de massa porque as suas massas não foram tidas em consideração para a análise modal (ver Negligenciar massas de barras específicas image).

Resultados numéricos de formas próprias

Os valores de todos os modos próprios são ordenados em tabelas correspondentes. Pode selecioná-las a partir das subcategorias disponíveis para 'Análise modal'.

Resultados normalizados de formas próprias por nó

Os deslocamentos e rotações normalizados de nós, barras ou superfícies são listados por número de objeto ou forma própria.

Por fim, guarde os resultados da análise modal através do clique no botão na barra de ferramentas.
