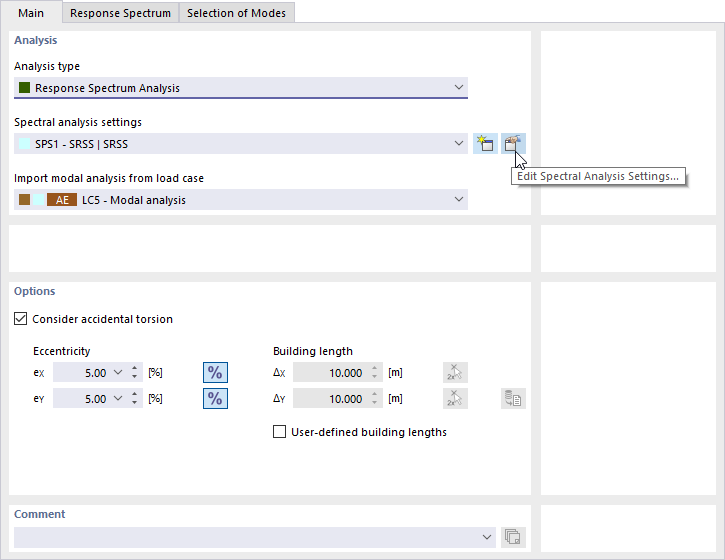

Para verificar as configurações para a análise espectral, clique no botão
botão ao lado da caixa 'Configuração da análise espectral'.

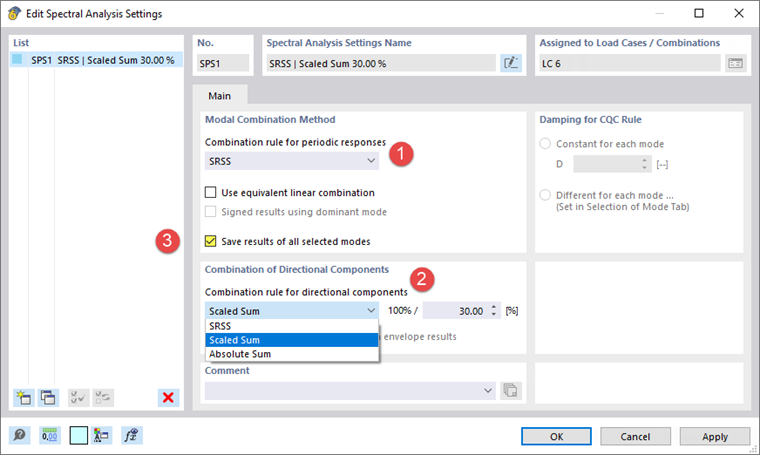

Abre a caixa de diálogo 'Editar configuração de análise espectral'.
Como 'Regra de combinação para respostas periódicas', está definida a opção SRSS (1). Significa "raiz quadrada da soma dos quadrados" e é apropriado para combinar respostas resultantes de diferentes valores próprios do modelo. A regra CQC, como opção alternativa, implicaria parâmetros de amortecimento.
Como a regra de combinação SRSS está bastante do lado da segurança, é permitido alterar o cálculo das somas e determinar o valor máximo de forma personalizada. Abra a lista 'Combinação de componentes direcionais', onde selecciona a opção Soma escalada (2). Ao fazer isso, 100% dos componentes que atuam em X serão combinados com 30% dos que atuam em Y e vice-versa.
Ative a opção Guardar resultados de todos os modos selecionados (3) para poder verificar os resultados específicos após o cálculo.
Clique em OK para aplicar as alterações e fechar a caixa de diálogo.
