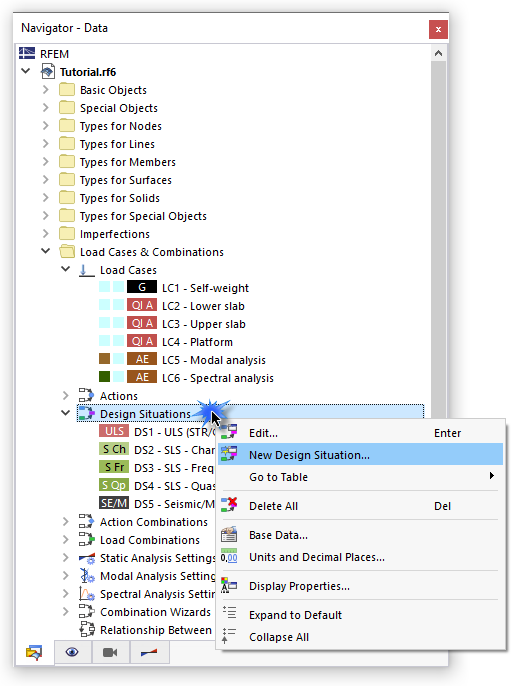

El caso de carga dinámico se va a combinar con las acciones estáticas en el siguiente paso. De este modo, será posible evaluar si la acción sísmica es relevante para el cálculo del modelo en lugar de la situación de proyecto del ELU "ordinaria" predeterminada. Como los análisis dinámicos siguen reglas específicas al combinar casos de carga, se debe crear una situación de proyecto específica de nuevo. Vaya a la carpeta Casos de carga y combinaciones en el navegador y haga clic con el botón secundario en la subentrada Situaciones de proyecto para abrir su menú contextual.
Seleccione la opción Nueva situación de proyecto. Se abre el cuadro de diálogo 'Casos de carga y combinaciones' donde se establece la nueva situación de proyecto SP6.

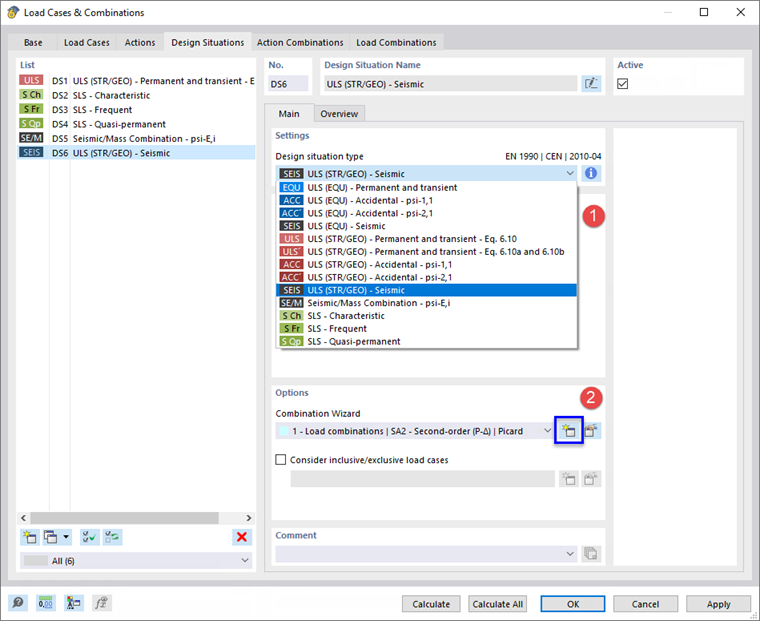

Seleccione la opción ELU (STR/GEO) - Sísmica de la lista 'Tipo de situación de proyecto' (1). Al hacer clic en el botón
puede comprobar los criterios para las combinaciones sísmicas según EN 1990 en el cuadro de diálogo 'Información sobre las expresiones de combinación' de nuevo.
Las acciones sísmicas generalmente se combinan por medio de combinaciones de resultados, no de combinaciones de cargas. Para modificar la configuración para la nueva situación de proyecto, haga clic en el botón

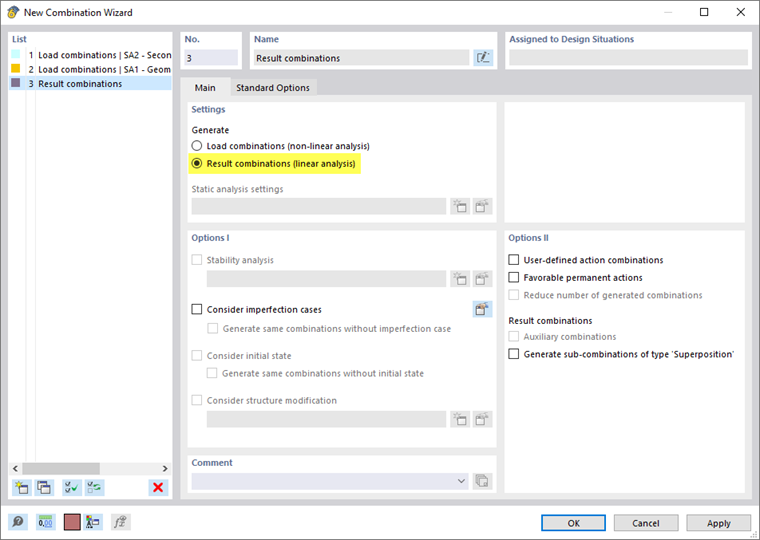

junto a la lista del 'Asistente para combinaciones' en el área 'Opciones' (2). Se abre el cuadro de diálogo 'Asistente para nuevas combinaciones'.
Seleccione la opción Combinaciones de resultados (análisis lineal). Luego haga clic en Aceptar para cerrar el cuadro de diálogo.
Vaya a la pestaña Combinaciones de acciones.

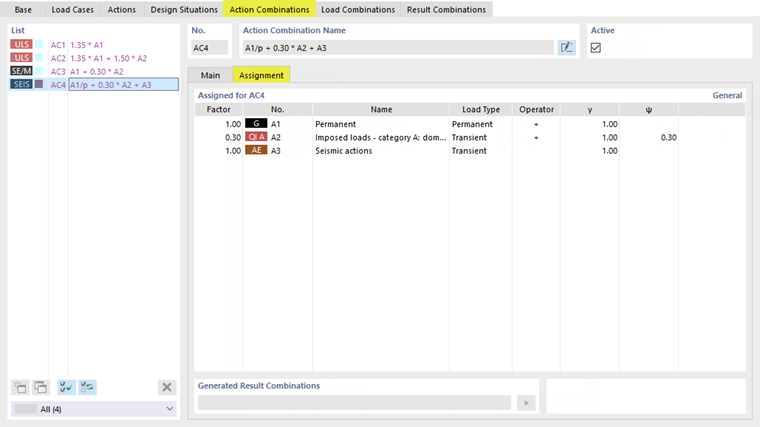

Se crea la combinación de acciones CA4. Selecciónela en la lista. Luego haga clic en la subpestaña Asignación. El peso propio de la acción A1 se establece como '/p' (permanente) mientras que las otras acciones son variables. El factor ψ de 0.30 se aplica de nuevo para las sobrecarga de uso. El caso de carga del análisis espectral contenido en la acción A3 no tiene ninguna reducción.

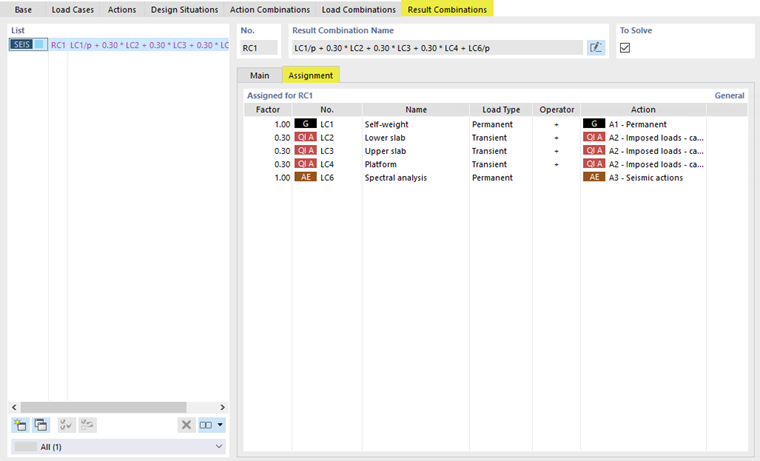

Cuando seleccione la pestaña 'Combinaciones de resultados a continuación, el programa crea la combinación sísmica CR1. Para comprobar cómo se tienen en cuenta los resultados de cada caso de carga, seleccione de nuevo la subpestaña Asignación.
Los resultados de CC1 y CC6 siempre se consideran como puede reconocer del tipo de carga 'Permanente'. Para el caso de carga de análisis espectral CC6, se considera la Envolvente de sumas ponderadas de todos los resultados.
