Dynamický zatěžovací stav se má v dalším kroku kombinovat se statickými účinky. Bude tak možné vyhodnotit, zda je pro posouzení modelu relevantní seizmické zatížení místo "běžné" výchozí návrhové situace MSÚ. Vzhledem k tomu, že dynamická analýza se při skládání zatěžovacích stavů řídí určitými pravidly, je třeba znovu vytvořit konkrétní návrhovou situaci. V navigátoru přejděte do záložky Zatěžovací stavy a kombinace a kliknutím pravým tlačítkem myši na podpoložku Návrhové situace otevřete její místní nabídku.

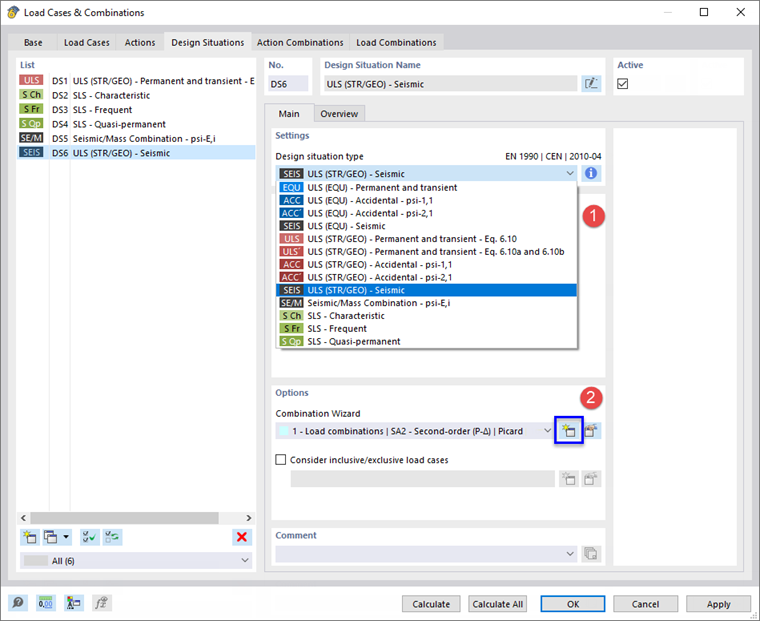

Vyberte možnost Nová návrhová situace. Otevře se dialog 'Zatěžovací stavy a kombinace', v němž zadáme novou návrhovou situaci DS6.
Ze seznamu 'Typ návrhové situace' (1) vyberte možnost MSÚ (STR/GEO) - Seizmická. Pokud kliknete na
můžete znovu zkontrolovat kritéria pro seizmické kombinace podle EN 1990 v dialogu 'Informace o kombinačních pravidlech'.
Seizmické účinky se obvykle kombinují pomocí kombinací výsledků, nikoli kombinací zatížení. Chcete-li změnit nastavení pro novou návrhovou situaci, klikněte na

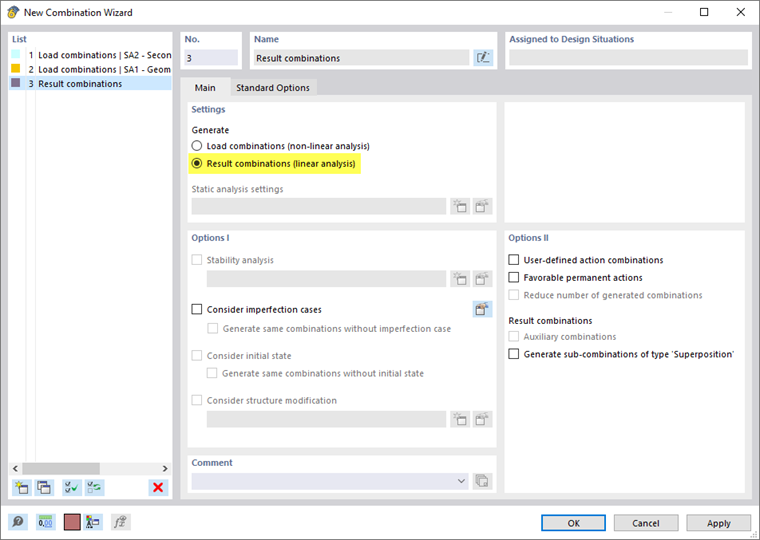

vedle seznamu 'Generátor kombinací' v sekci 'Možnosti' (2). Otevře se dialog 'Nový generátor kombinací'.
Vyberte možnost Kombinace výsledků (lineární analýza). Poté dialog zavřeme tlačítkem OK.
Přejděte do záložky Kombinace účinků.

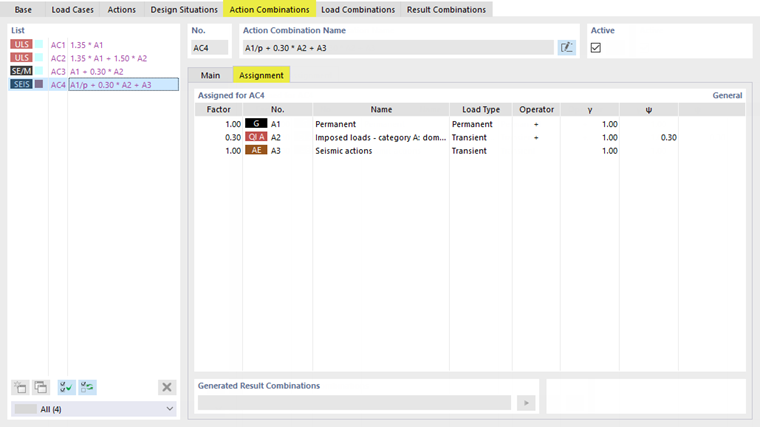

Vytvoří se kombinace účinků KÚ4. Vyberte ho v seznamu. Poté klikněte na podzáložku Přiřazení. Vlastní tíha účinku A1 je nastavena jako '/p' (stálá), zatímco ostatní účinky jsou proměnné. Pro užitná zatížení se opět použije součinitel ψ 0,30. Zatěžovací stav pro spektrální analýzu obsažený v účinku A3 je bez redukce.

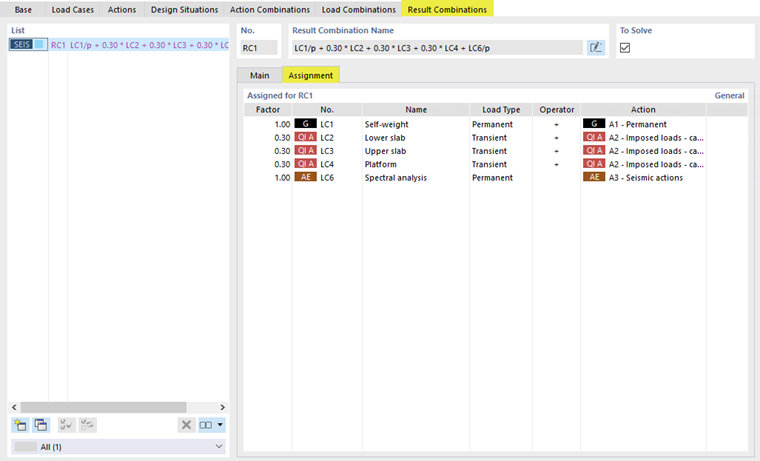

Pokud dále vybereme záložku 'Kombinace výsledků , program vytvoří seizmickou kombinaci KV1. Chcete-li zkontrolovat, jak se zohledňují výsledky jednotlivých zatěžovacích stavů, znovu vyberte podzáložku Přiřazení.
Výsledky ZS1 a ZS6 se vždy zohlední, jak je zřejmé z typu zatížení 'Stálé'. Pro zatěžovací stav ZS6 pro spektrální analýzu se Bude zohledněna obálka škálovaných součtů všech výsledků.
