Esta sección usa el ejemplo de los cables en el lado izquierdo del puente para mostrar cómo puede crear una carga en barra a partir de una carga de área. Para hacer esto, seleccione el caso de carga del cable a la izquierda en la barra de herramientas. La carga superficial de 1,5 kN/m2 se refiere al 40% izquierdo del puente.
Definir los nudos de las esquinas de la superficie

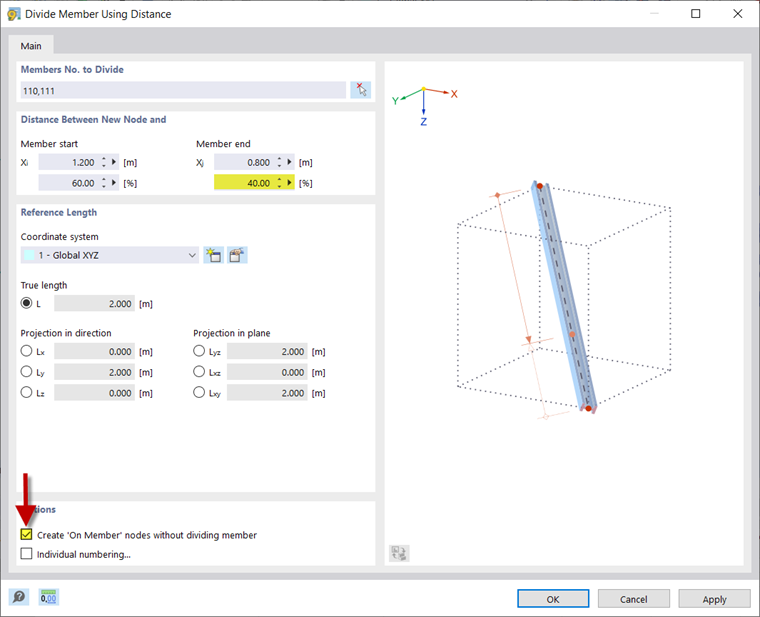

Para poder entrar en el área a la que se refiere la carga, se deben definir nuevos nudos en el marco transversal inferior. Para hacer esto, seleccione las dos barras y abra el cuadro de diálogo ' Dividir barra usando distancia '. Dependiendo de la dirección de definición de las barras, introduzca 40% al inicio o al final de la barra.
Para ingresar los cables y la pasarela en el lado derecho del puente, se requiere otra subdivisión del puente.
Para hacer esto, cree un nudo en las dos barras inferiores del pórtico transversal a una distancia del 30% hacia el lado derecho del puente.
Generar carga superficial

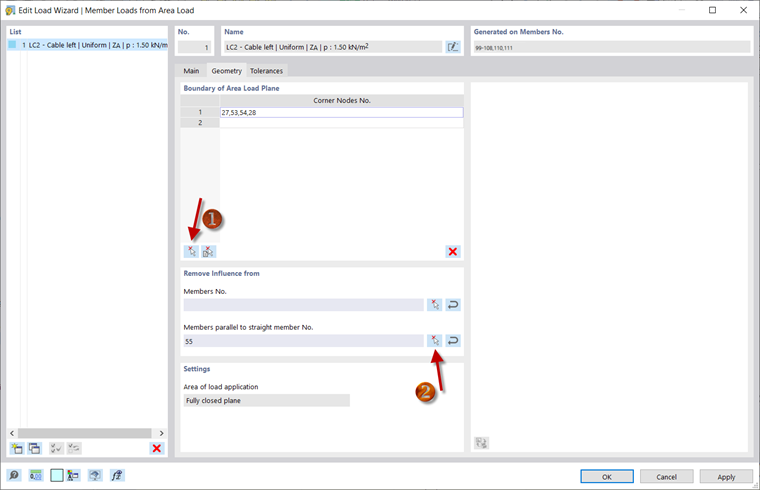

RSTAB 9 y RFEM 6 ofrecen la opción de generar una carga en barra a partir de una carga superficial utilizando el asistente de carga. Haga doble clic en la entrada correspondiente en el navegador para abrir el cuadro de diálogo ' Nuevo asistente de carga | Cargas de barras desde cargas de área '. Allí puede introducir el tamaño de la carga, en el ejemplo 1,5 kN/m2, y seleccionar los nudos de las esquinas de la superficie en la pestaña 'Geometría' utilizando el símbolo
.
Para excluir las barras del efecto de la carga, está la sección ' Sin efecto en '. Por ejemplo, si selecciona una barra de la cuerda inferior para las barras ' paralelas a la barra recta núm. ', La carga sólo se distribuye a las vigas transversales y no también a los cordones inferiores.

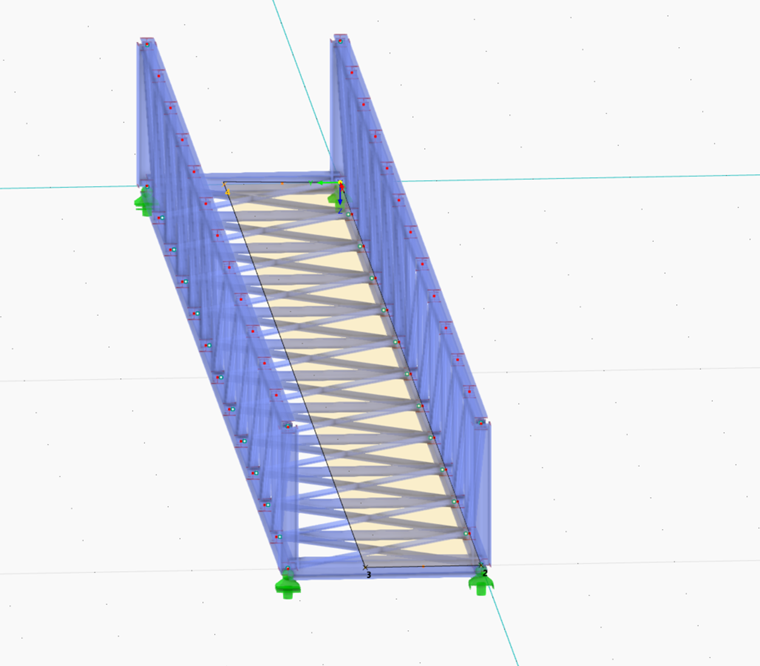

Puede introducir la carga de la acera de la misma forma. Defina el caso de carga apropiado, introduzca 3 kN/m como tamaño de carga y seleccione los nudos en el lado derecho del puente como puntos de esquina.
