Dans cette partie, nous vous montrons comment créer une charge de barre à partir d'une charge surfacique avec l'exemple des câbles sur le côté gauche du pont. Pour ce faire, sélectionnez le cas de charge Câble gauche dans la barre d'outils. La charge surfacique de 1,5 kN/m2 se rapporte aux 40 % gauches du pont.
Définition des nœuds de coin de la surface

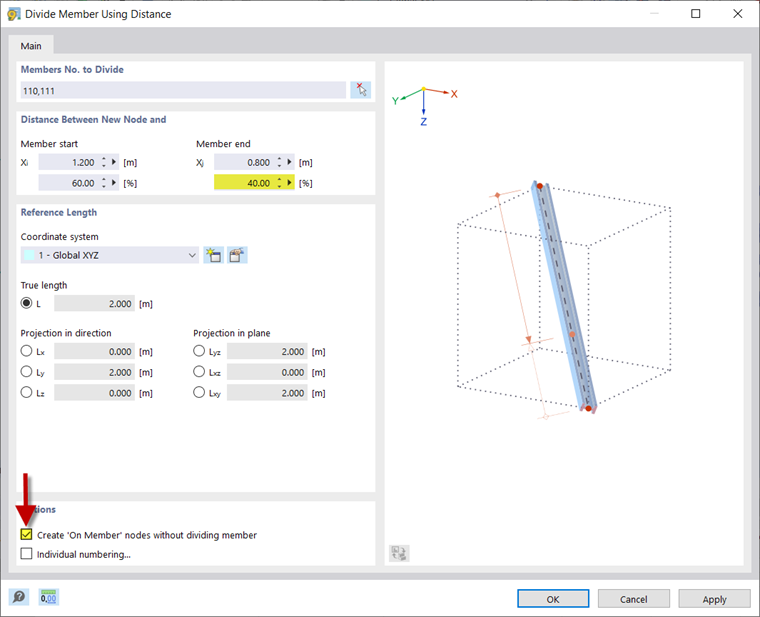

Pour pouvoir entrer la surface concernée par la charge, de nouveaux nœuds doivent être définis sur la traverse inférieure. Pour ce faire, sélectionnez les deux barres et ouvrez la boîte de dialogue « Diviser la barre à l'aide d'une distance ». Selon la direction de définition des barres, entrez 40 % au début ou à la fin de la barre.
Pour entrer les câbles et la passerelle sur le côté droit du pont, une autre subdivision du pont est nécessaire.
Pour ce faire, créez un nœud sur les deux barres inférieures du portique transversal à une distance de 30 % du côté droit du pont.
Création d'une charge surfacique

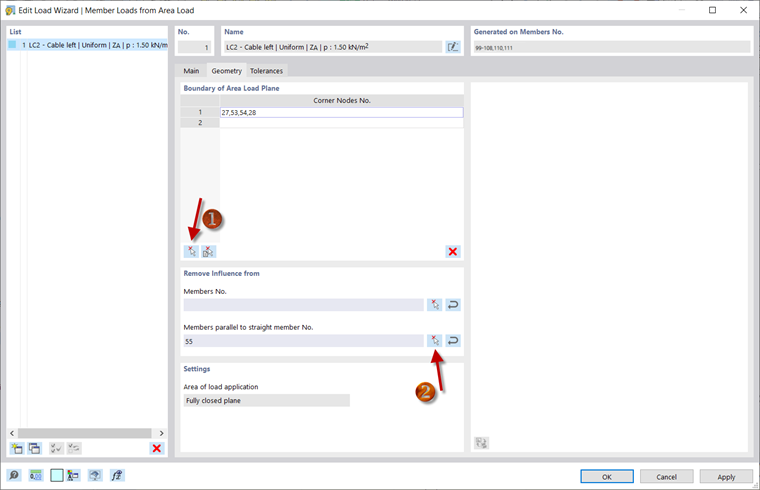

RSTAB 9 et RFEM 6 offrent la possibilité de générer une charge de barre à partir d'une charge surfacique à l'aide de l'assistant de charge. Double-cliquez sur l'entrée correspondante dans le navigateur pour ouvrir la boîte de dialogue « Nouvel assistant de charge | Charge surfacique en charges de barre ». Vous pouvez y entrer la taille de la charge, dans l'exemple 1,5 kN/m2, et sélectionner les nœuds de coin de la surface dans l'onglet « Géométrie » à l'aide du bouton
.
La section « Supprimer l'influence de » permet d'exclure les barres de l'effet de la charge. Par exemple, si vous sélectionnez une barre de la membrure inférieure pour les « barres parallèles à la barre droite n° », la charge est uniquement appliquée sur les poutres transversales et pas sur les membrures inférieures.

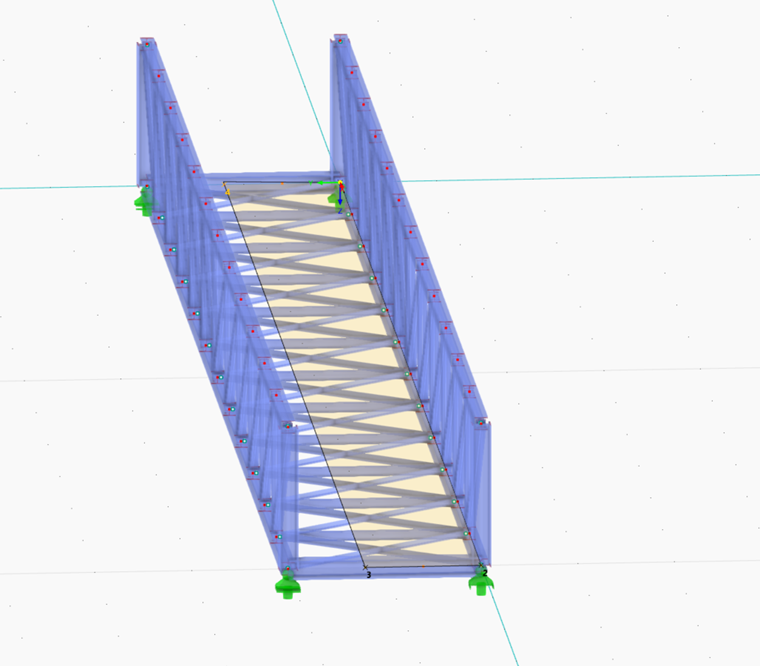

Vous pouvez entrer la charge de la passerelle de la même manière. Définissez le cas de charge approprié, entrez 3 kN/m comme taille de charge et sélectionnez les nœuds du côté droit du pont comme points d'angle.
