W tej sekcji na przykładzie kabli po lewej stronie mostu pokazano, w jaki sposób można utworzyć obciążenie prętowe z obciążenia powierzchniowego. W tym celu należy wybrać z paska narzędzi przypadek obciążenia kablem. Obciążenie powierzchniowe 1,5 kN/m2 odnosi się do lewego 40% mostu.
Zdefiniuj węzły narożne powierzchni

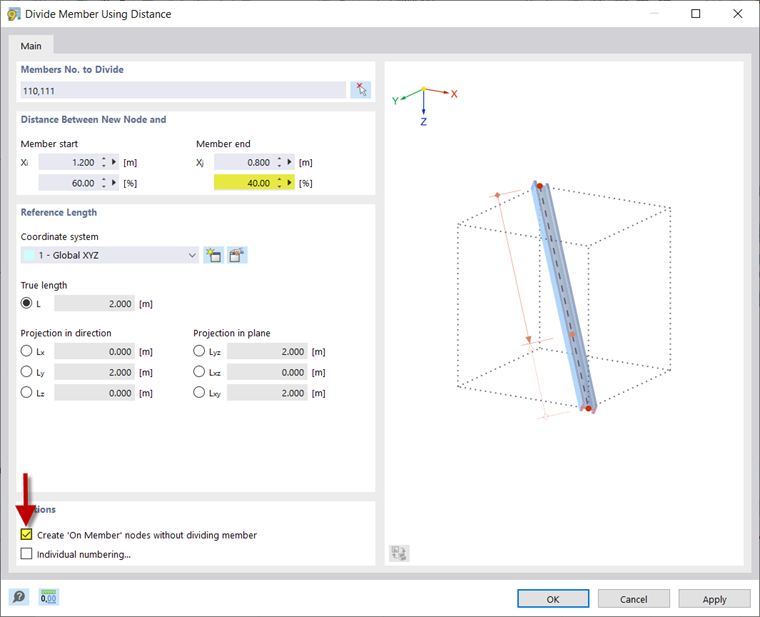

Aby można było wprowadzić pole, którego dotyczy obciążenie, należy zdefiniować nowe węzły na dolnej ramie poprzecznej. W tym celu należy wybrać oba pręty i otworzyć okno dialogowe ' Podziel pręt przy użyciu odległości '. W zależności od kierunku definicji prętów należy wprowadzić 40% na początku lub na końcu pręta.
Aby wprowadzić kable i chodnik po prawej stronie mostu, wymagany jest kolejny podział mostu.
W tym celu należy utworzyć węzeł na dwóch dolnych prętach ramy poprzecznej w odległości 30% od prawej strony mostu.
Wygeneruj obciążenie powierzchniowe

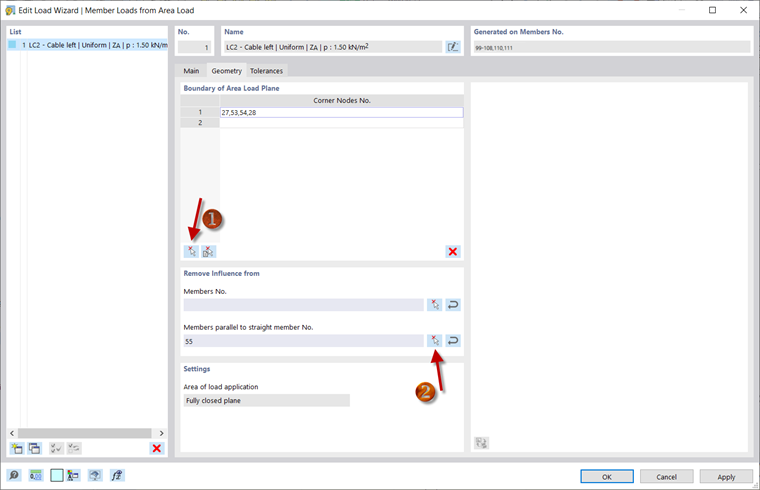

Programy RSTAB 9 i RFEM 6 oferują opcję generowania obciążenia prętowego z obciążenia powierzchniowego za pomocą Kreatora obciążeń. Kliknij dwukrotnie odpowiednią pozycję w Nawigatorze, aby otworzyć okno dialogowe ' Asystent nowego obciążenia | Obciążenia prętowe od obciążeń powierzchniowych '. W tym miejscu można wprowadzić wielkość obciążenia, w przykładzie 1,5 kN/m2, i za pomocą symbolu
wybrać węzły narożne powierzchni w zakładce 'Geometria'.
Aby wykluczyć pręty z wpływu obciążenia, istnieje przekrój ' Bez wpływu na '. Na przykład, jeżeli wybrany zostanie pręt dolnego pasa dla ' prętów równoległych do pręta prostego nr ', Obciążenie jest rozkładane tylko na dźwigary poprzeczne, a nie również na dolne pasy.

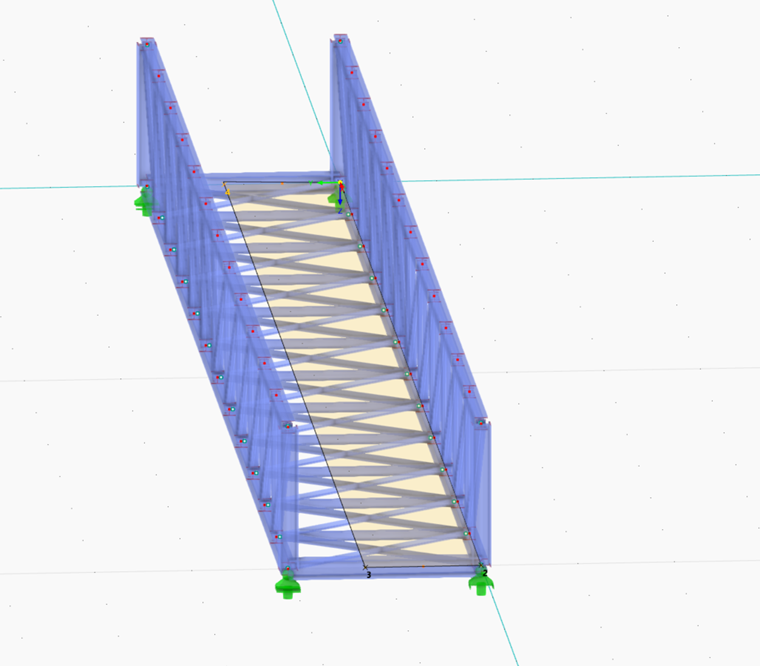

W ten sam sposób można wprowadzić obciążenie chodnika. Należy ustawić odpowiedni przypadek obciążenia, wprowadzić wielkość obciążenia 3 kN/m i wybrać węzły znajdujące się po prawej stronie mostu jako punkty narożne.
