杆件荷载来自面荷载

本节以桥梁左侧的索为例，介绍如何将面荷载转化为杆件荷载。 为此，在工具栏中选择拉索荷载工况。 面荷载 1.5 kN/m²是指桥梁左侧 40% 的部分。

定义面的角节点

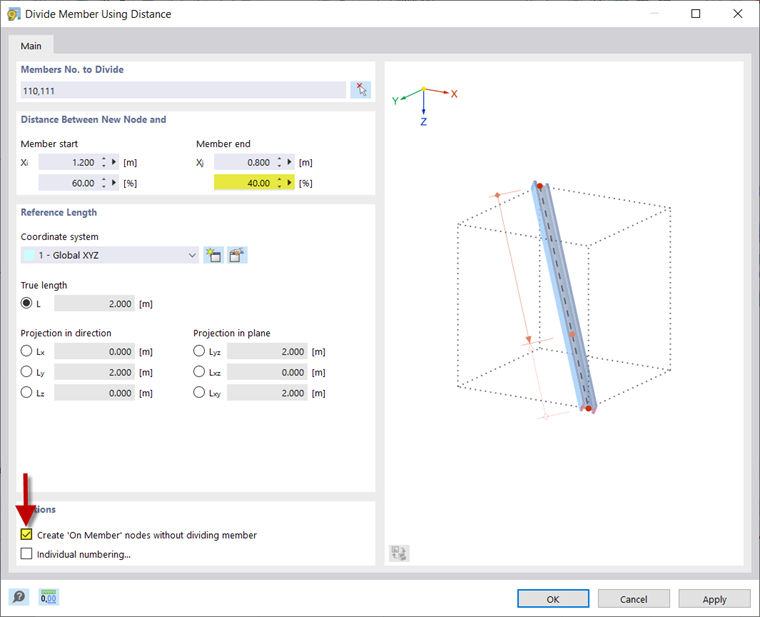

为了能够输入与荷载相关的区域，必须在下部横向框架上定义新的节点。 为此，请选择两个杆件并打开对话框' 根据距离 ' 拆分杆件。 根据杆件的定义方向，在杆件始端或末端输入40% 。

01 在横向框架上创建节点

为了在桥的右侧进入索道和人行道，需要对桥进行分段。
为此，请在横梁的两个下部杆件上距离桥梁右侧 30% 处创建一个节点。

生成面荷载

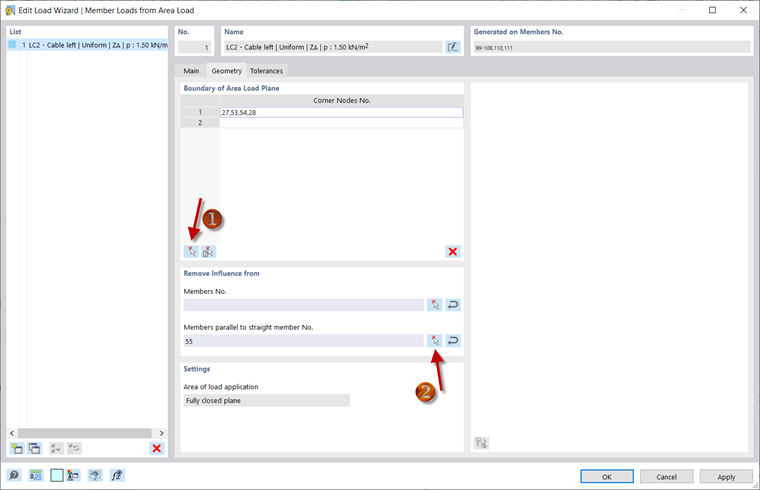

RSTAB 9 和 RFEM 6 提供了使用荷载向导从面荷载生成杆件荷载的选项。 在导航器中双击相应的条目，打开 ' 新建荷载助手对话框 | 来自面荷载 ' 的杆件荷载。 您可以在此处输入荷载大小，在示例中为 1.5 kN/m² ，然后在'几何'选项卡中使用 符号选择面的角节点。

为了将杆件排除在荷载的影响之外，可以使用截面 ' 对 ' 没有影响。 例如，如果您选择与直杆件编号平行的 ' 杆件为下弦杆。 ', 荷载只分配给横梁，不分配给下弦杆。

03 面荷载的几何形状

同样的方法也可以输入人行道的荷载。 设置相应的荷载工况，荷载大小为 3 kN/m，并选择桥梁右侧的节点作为拐角点。

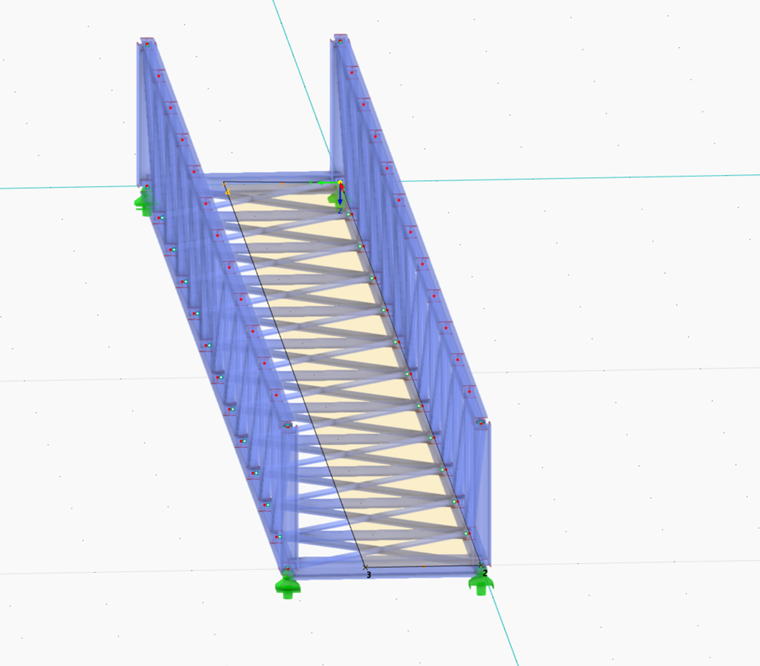

04 路面荷载作用面积
