Montanha russa Big Dipper Coaster "Dynamite" no parque de diversões Plohn, Alemanha

Projeto de cliente da Dlubal

Cliente Freizeitpark Plohn GmbH
www.freizeitpark-plohn.de
Design de montanha russa e fabricante MACK Rides GmbH & Co KG
www.mack-rides.com
Cálculo estrutural, plano de produção, geotecnia Weiß Beratende Ingenieure GmbH
www.weiss-ingenieure.de

Desde maio de 2019, os visitantes do parque de diversões Plohn têm a possibilidade de experimentar na Alemanha a primeira montanha russa do tipo ''Big Dipper Coaster''. A montanha russa com ca. de 40 m de altura e um comprimento de 500 m é desde a sua inauguração uma das atrações principais do parque.

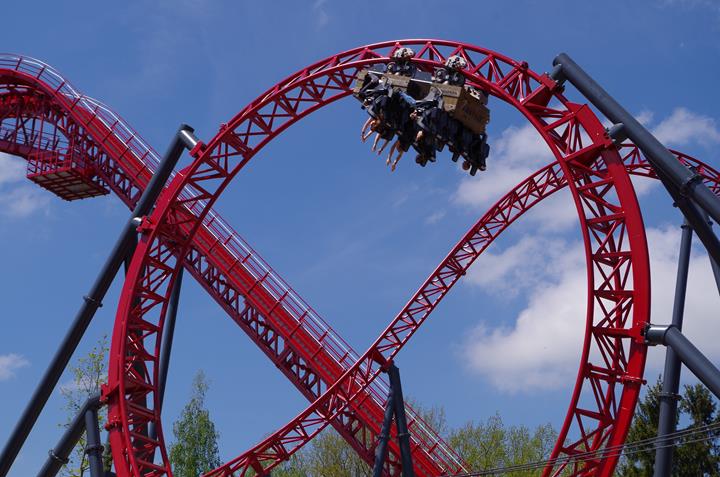

Durante o percurso de alta velocidade com até 100 km/h, que conta com laços, hélices e saca-rolhas, podem ser experimentadas acelerações de 4,4 g assim como sensações de gravidade zero. Além disso, a viagem passa por um túnel escuro e depois mais uma vez sobre ele.

Nas montanhas russas ''Big Dipper'' apenas um veículo circula com oito pessoas sentadas em duas filas. Os bancos exteriores estão bastante afastados dos carris, dando a impressão de flutuar ao lado do veículo.

Cálculo estrutural e construção

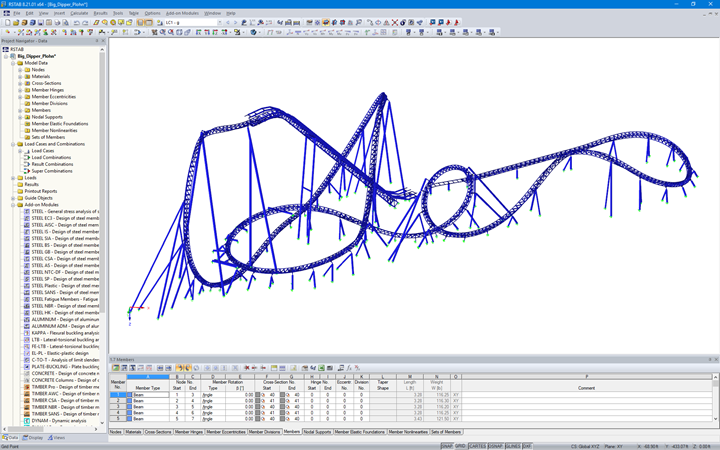

O cliente da Dlubal Weiß Beratende Ingenieure realizou o cálculo estrutural da montanha russa no RSTAB. Para o cálculo dos componentes de aço à fadiga, os esforços internos foram exportadas do RSTAB com a interface RS-COM e com um programa próprio foram efetuadas as verificações à fadiga. A Weiß Beratende Ingenieure calculou também a estação e o pavilhão de manutenção no RSTAB, bem como o túnel incluindo a casa de decoração (estrutura de madeira) no RFEM.

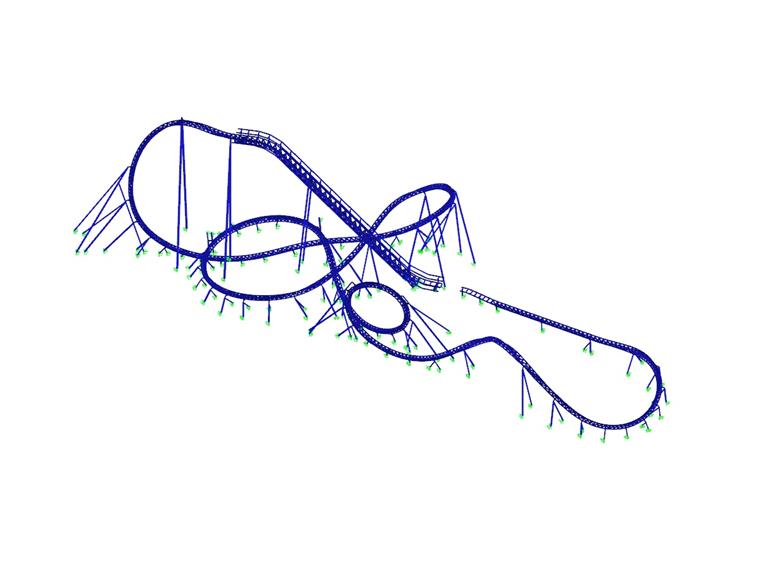

O percurso com aproximadamente 500 m de comprimento da montanha russa forma uma viga treliçada de três cordas feita de perfis de aço tubulares. Esta viga treliçada é suportada por um total de 76 pilares. Neste caso, trata-se de pilares em forma de A e pilares individuais encastrados. A estrutura da montanha russa em aço S 355 tem um peso total de ca. de 300 toneladas.
