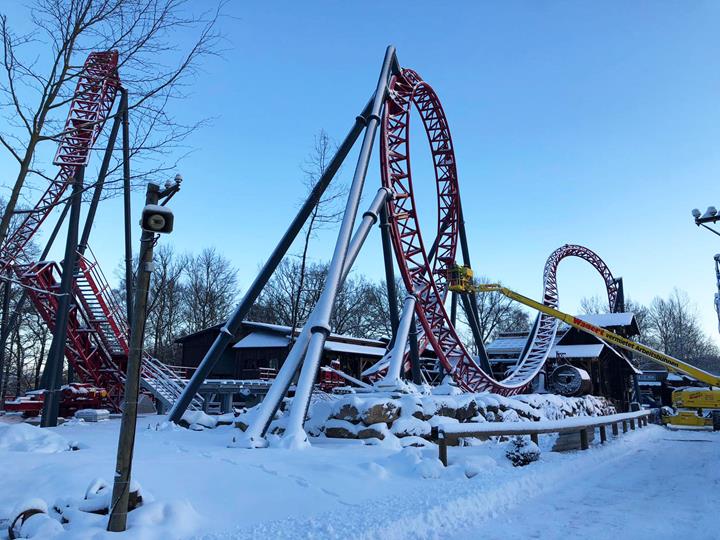

Montagnes russes « Dynamite » du parc d'attractions Plohn de Lengenfeld, Allemagne

Projet Client

Ce texte a été traduit par Google Translate Lire le texte source
Client Parc d'attractions Plohn GmbH
www.freizeitpark-plohn.com
Conception et fabrication MACK Rides GmbH & Co KG
www.mack-rides.com
Calcul de structure, planification, géotechnique Weiß Beratende Ingenieure GmbH
www.weiss-ingenieure.de

Depuis mai 2019, les visiteurs du parc d'attractions Plohn peuvent découvrir des montagnes russes spectaculaires, les premières de type « Big Dipper » d'Allemagne. Depuis leur ouverture, ces montagnes russes d'environ 40 m de haut et 500 m de long sont l'une des principales attractions de ce parc situé en Saxe, en Allemagne.

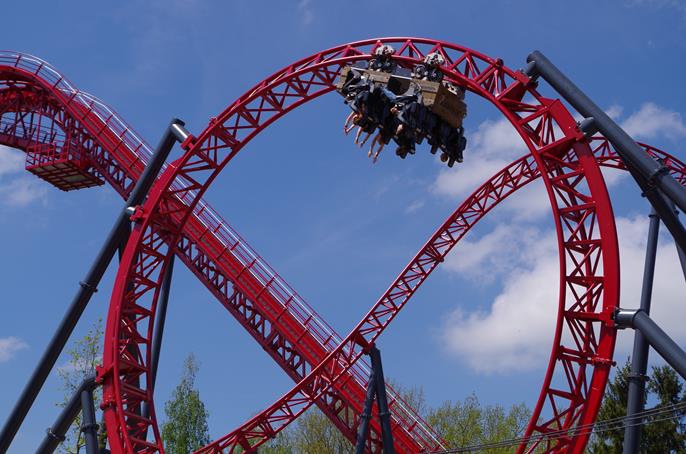

Les passagers peuvent y ressentir des accélérations de 4,4 g et une sensation d'apesanteur s'ils s'aventurent sur ce circuit atteignant une vitesse maximale de 100 km/h qui combine des boucles, des hélices et des tires-bouchons. On traverse également un tunnel plongé dans l'obscurité avant de passer par-dessus celui-ci plus tard.

Big Dipper signifie qu'un seul véhicule est en marche, quatre personnes chacune sont assises sur deux rangées. Les sièges extérieurs sont assez éloignés des rails, donnant ainsi l'impression de « flotter » à côté du véhicule.

Calcul de structure et construction

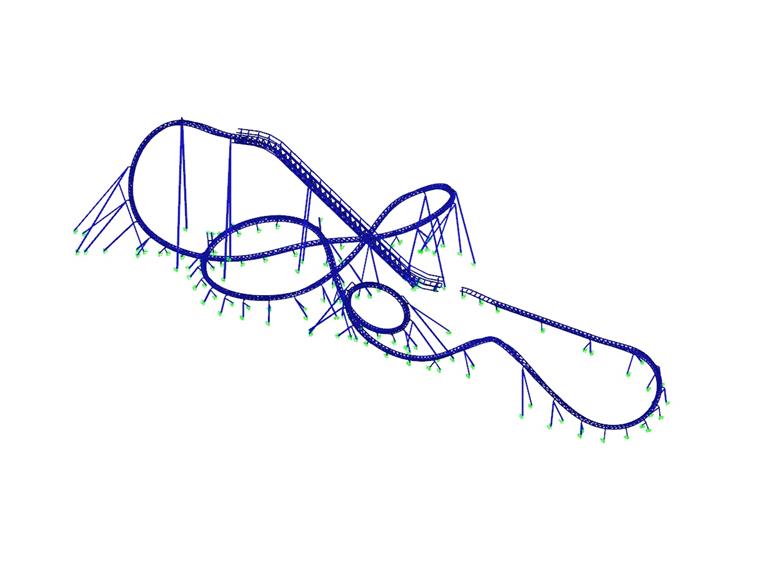

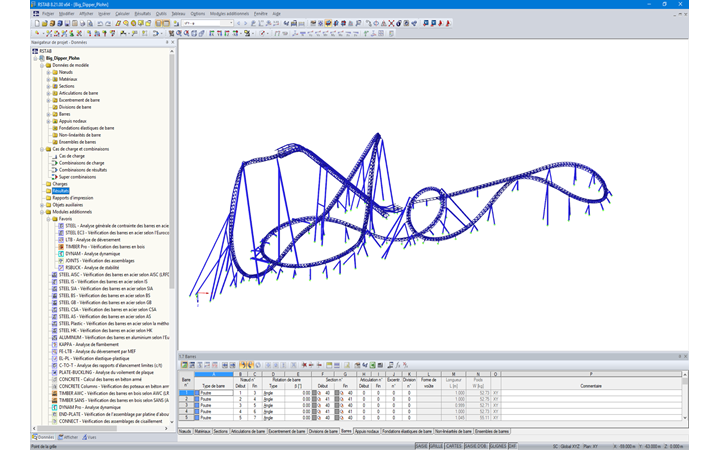

Le client de Dlubal Software Weiß Beratende Ingenieure a effectué le calcul de structure de ces montagnes russes dans RSTAB. Les efforts internes ont été exportés depuis RSTAB via l'interface RS-COM et les calculs de la fatigue des composants en acier ont ainsi pu être réalisés à l'aide d'un programme distinct. La société Weiß Beratende Ingenieure a en outre calculé la gare et le hall de maintenance de l'attraction dans RSTAB, ainsi que le tunnel et une maison décorative (structure bois) dans RFEM.

Le rail d'environ 500 m de long de ce « Big Dipper » forme une poutre-treillis à trois membrures composée de sections tubulaires en acier. Cette poutre-treillis est supportée par 76 poteaux placés en forme de A ou encastrés individuellement. Cette structure en acier S 355 fait un poids total d'environ 300 tonnes.
