Big Dipper Coaster „Dynamite“,德国 Plohn 主题公园

客户项目

This article was translated by Google Translator

View original text

2019年11月28日

001154

Germany

RSTAB

钢结构

临时建筑结构

自2019年5月起,您可以乘坐德国首个北斗七星过山车。 自开放以来,高约40 m,长500 m的过山车一直是萨克森州Vogtland的Plohn主题公园的主要景点之一。

投资商 游乐园Plohn GmbH
www.freizeitpark-plohn.de/en
杯垫设计与制造 MACK Rides GmbH&Co KG
www.mack-rides.com
结构工程,厂房设计,岩土工程 WeißBeratende Ingenieure GmbH
www.weiss-ingenieure.de

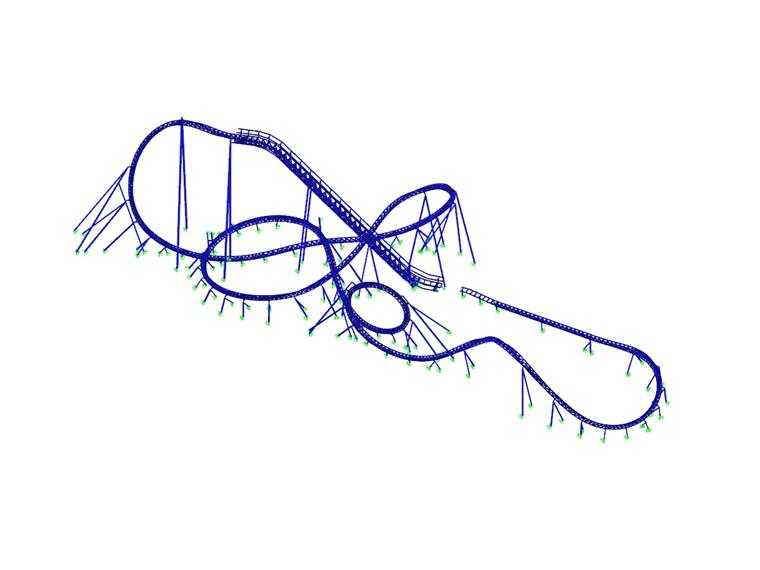

模型

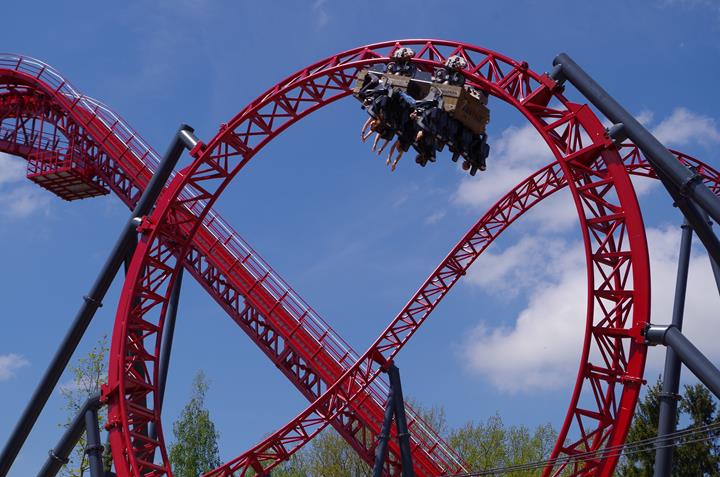

在以每小时100 km/h的速度进行高速行驶时(包括环行,螺旋和开瓶器),您既可以感受到4.4 g的加速度,又可以感受到失重感。 此外,您还要经过一条黑暗的隧道,然后再经过它。

北斗七星(Big Dipper)的意思是,只有一辆车行驶,四人分别坐成两排。 外层座椅离轨道很远,所以您可以悬浮在车辆旁边。

投资商

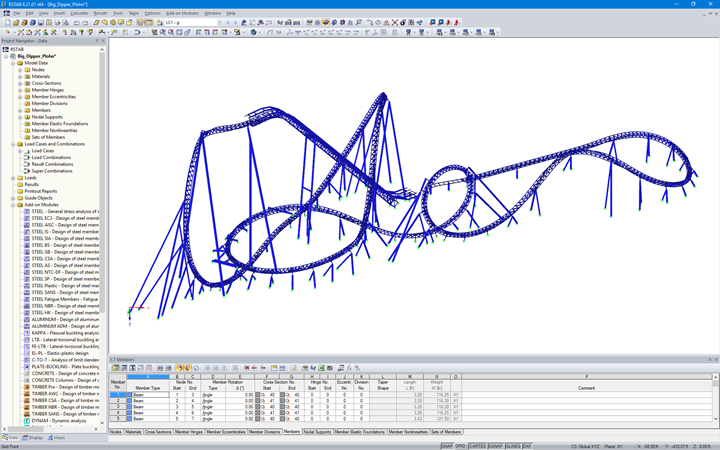

Dlubal的客户WeißBeratende Ingenieure在RSTAB中对过山车进行了结构分析。 对于钢结构构件的疲劳计算,内力通过RS-COM接口从RSTAB导出,并通过单独的程序进行疲劳设计。 WeißBeratende Ingenieure还计算了RSTAB中的车站和维修大厅,以及RFEM中包括装饰房屋(木结构)的隧道。

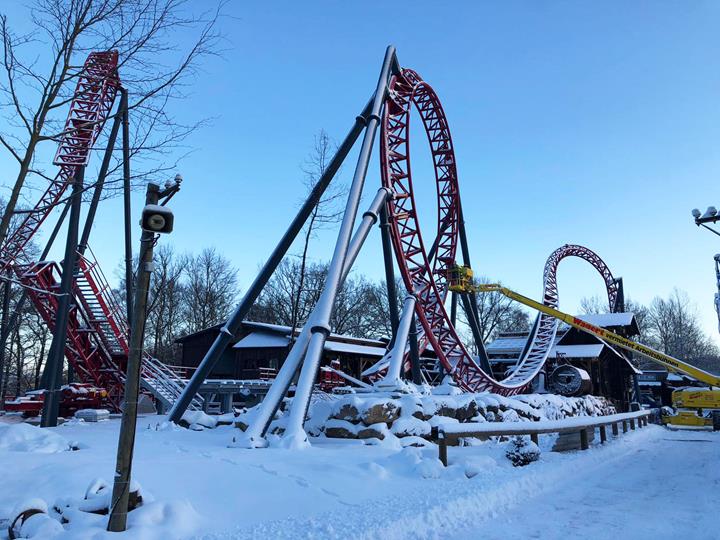

北斗七星(Big Dipper)长约547码,形成了一个由钢管截面的三弦桁架梁。 该桁架梁由总共76根柱子支撑。 这些是A形框架或完全约束的单柱。 由钢S 355制成的过山车结构的总重量约为300吨

项目位置
