Montaña rusa «Big Dipper "Dynamite"» en el parque de atracciones de Plohn

Proyecto de cliente

Este artículo fue traducido por el Traductor de Google Ver texto original
Cliente Parque de atracciones Plohn GmbH
www.freizeitpark-plohn.de/en
Diseño de la montaña rusa y fabricación MACK Rides GmbH & Co KG
www.mack-rides.com
Ingeniería estructural, Plan de producción, Ingeniería geotécnica Weiß Beratende Ingenieure GmbH
www.weiss-ingenieure.de

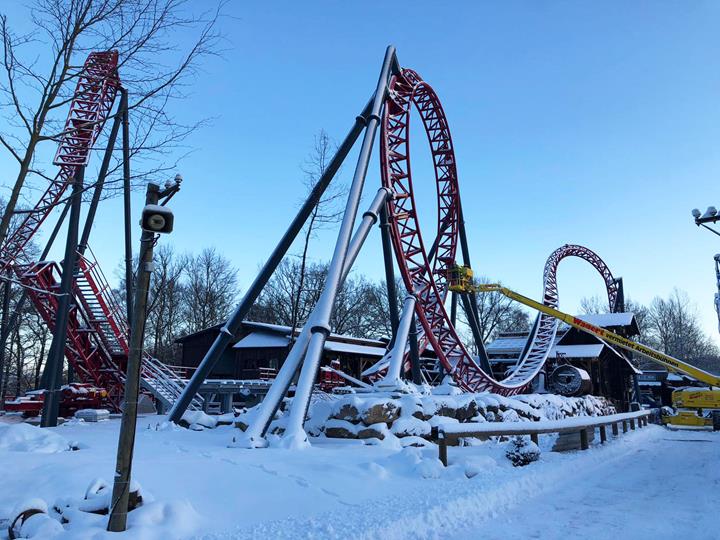

Con la primera montaña rusa de tipo "Big Dipper" en Alemania, puede disfrutar de un viaje en la espectacular atracción desde mayo de 2019. Desde su apertura, la montaña rusa de aproximadamente 40 m de altura y 500 m de longitud ha sido una de las principales atracciones del parque temático en Vogtland, Sajonia.

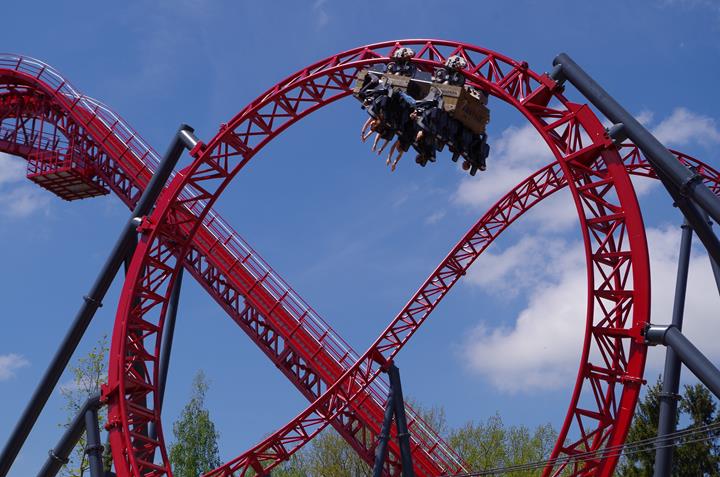

Durante el viaje de alta velocidad con velocidades de hasta 100 km/h, incluyendo bucles, hélices y sacacorchos, puede experimentar aceleraciones de 4,4 gy la sensación de ingravidez. Además, atraviesas un túnel oscuro y luego lo atraviesas.

Big Dipper significa que solo un vehículo conduce, cuatro personas se sientan en dos filas cada una. Los asientos exteriores están bastante lejos de las vías, por lo que está flotando al lado del vehículo, por así decirlo.

Construcción y planificación estructural

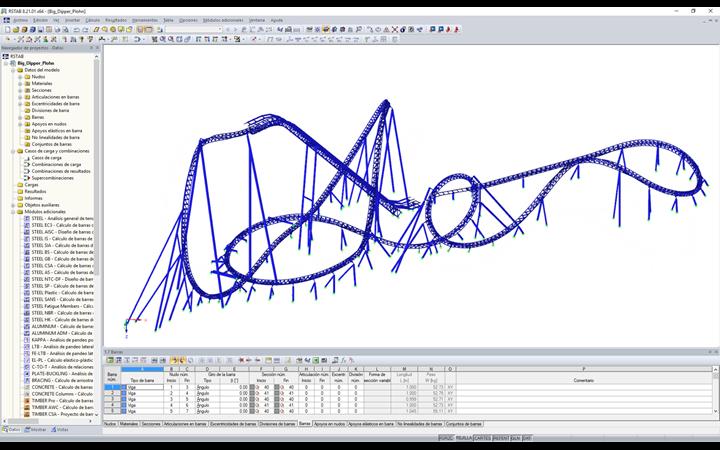

El cliente de Dlubal, Weiß Beratende Ingenieure, realizó el análisis estructural de la montaña rusa en RSTAB. Para el cálculo de la fatiga de los componentes de acero, las fuerzas internas se exportaron desde RSTAB con la interfaz RS-COM y los diseños de fatiga se crearon con un programa separado. Weiß Beratende Ingenieure también calculó la estación y la sala de mantenimiento en RSTAB, así como el túnel que incluye la casa decorativa (estructura de madera) en RFEM.

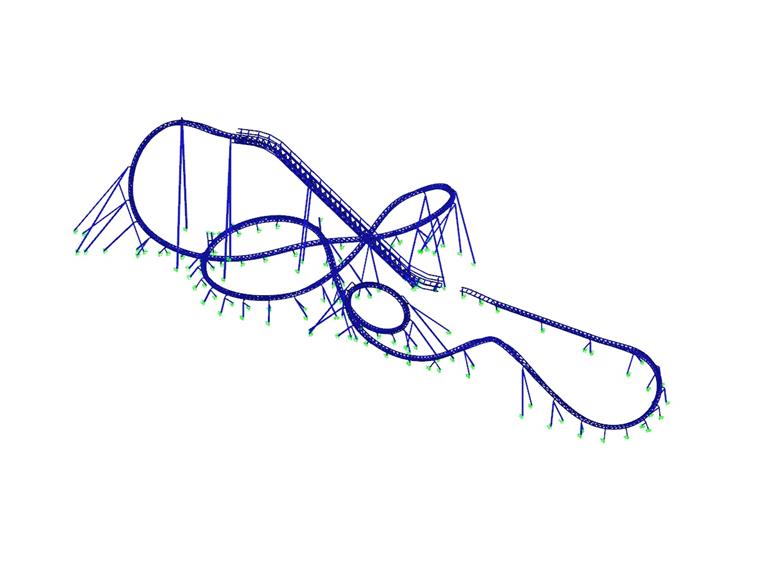

La pista de aproximadamente 500 m de largo del Big Dipper forma una viga de celosía de tres cuerdas hecha de secciones de acero tubular. Esta viga de celosía está soportada por un total de 76 columnas. Estos son marcos en A o columnas individuales totalmente restringidas. La estructura de la montaña rusa de acero S 355 tiene un peso total de aprox. 300 toneladas
