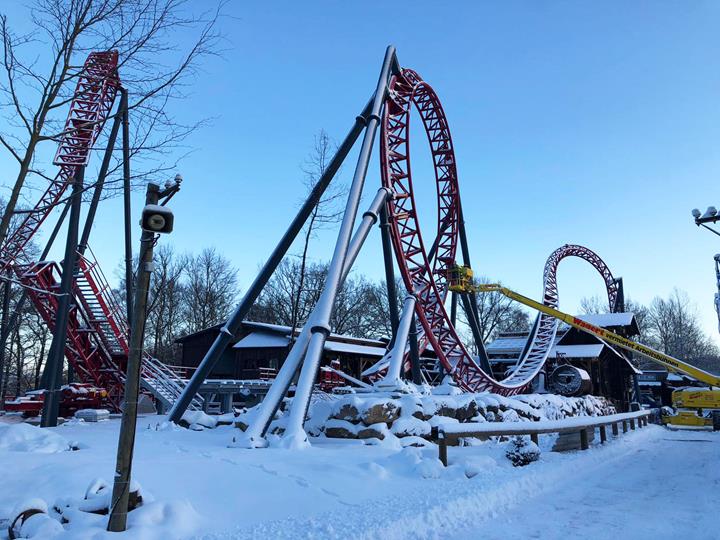

Montagne russe Big Dipper Coaster "Dynamite" nel parco divertimenti di Plohn, Germania

• 3D Viewer | Google
• 3D Viewer | Babylon
• Realtà virtuale

1290x

Struttura in acciaio delle montagne russe

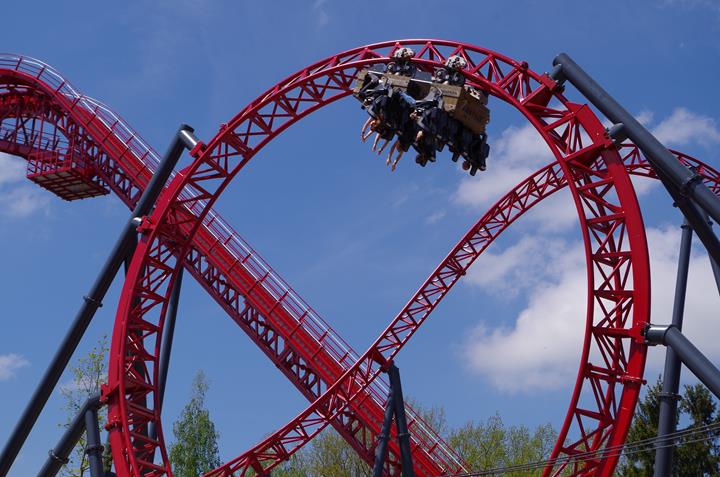

Durante la corsa ad alta velocità con velocità fino a 100 km/h, incluso giro della morte, elica e movimenti a spirale, è possibile sperimentare entrambe le accelerazioni di 4,4 g e la sensazione di assenza di gravità. Inoltre, nel tragitto si passa in un tunnel buio e poi gli si passa sopra.

Big Dipper significa che sul tragitto vi è solo un veicolo, e otto posti disposti su 2 file. I posti esterni sono piuttosto lontani dai binari, così che quasi si "galleggia", per così dire, di fianco al veicolo.

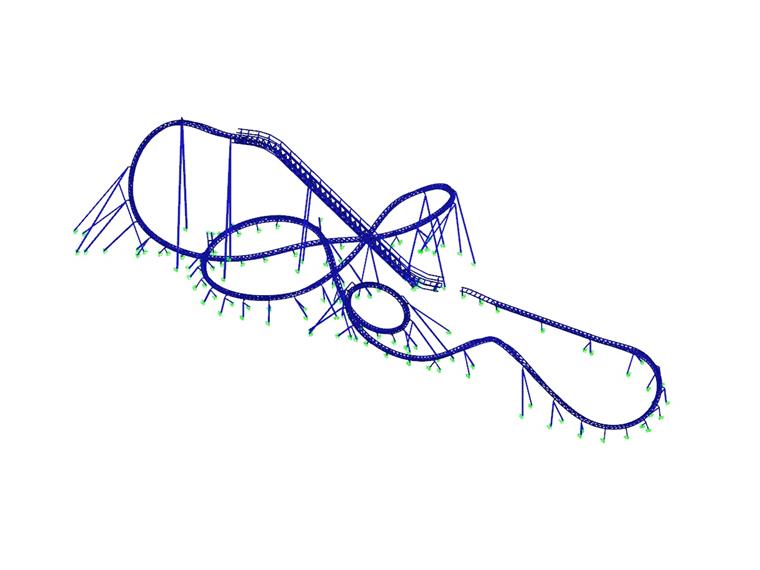

Costruzione e analisi strutturale

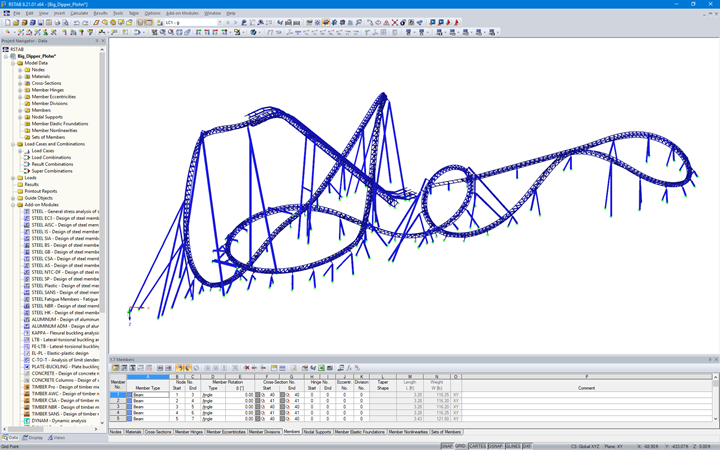

Il cliente di Dlubal Software, Weiß Beratende Ingenieure, ha eseguito l'analisi strutturale delle montagne russe in RSTAB. Per il calcolo a fatica dei componenti in acciaio, le forze interne sono state esportate da RSTAB con l'interfaccia RS-COM ed i progetti a fatica sono stati creati separatamente con un altro programma. Weiß Beratende Ingenieure ha anche calcolato la stazione e la sala di manutenzione in RSTAB, nonché il tunnel che comprende la casa decorativa (struttura in legno) in RFEM.

Il tragitto del Big Dipper, lungo circa 500 m, forma una trave a traliccio triangolare realizzata con tubolari di acciaio. Questa trave reticolare poggia su 76 colonne di acciaio. Queste sono o colonne singole a incastro oppure hanno una forma ad A. La struttura delle montagne russe è stata realizzata in acciaio S 355 ed ha un peso totale di circa 300 tonnellate.
