Horská dráha Big Dipper Coaster „Dynamite“ v zábavním parku Plohn, Německo

Projekt zákazníka

Tento text byl přeložen Google překladačem Zobrazit původní text
Investor Zábavní park Plohn GmbH
www.freizeitpark-plohn.de/cs
Návrh dráhy a výroba MACK Rides GmbH & Co KG
www.mack-rides.com
Statika, výrobní plán, geotechnika Weiß Beratende Ingenieure GmbH
www.weiss-ingenieure.de

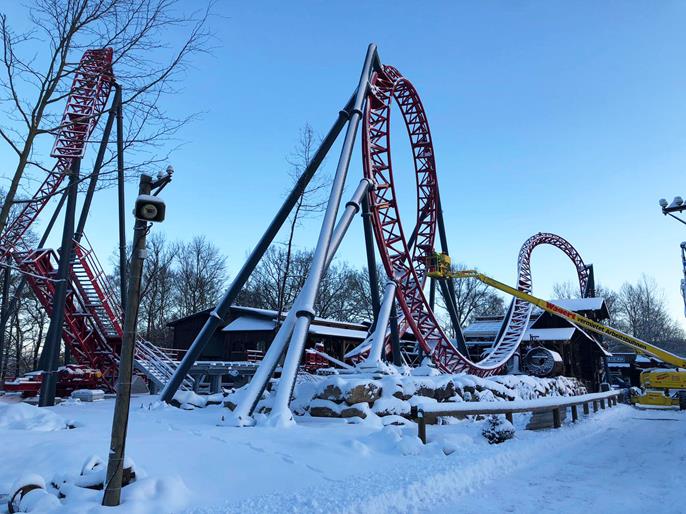

Od května 2019 lze na vůbec první horské dráze tohoto typu v Německu zažívat velkolepé jízdy. Tato přibližně 40 m vysoká a 500 m dlouhá horská dráha je od svého otevření jednou z hlavních atrakcí zábavního parku Plohn v saském Vogtlandu.

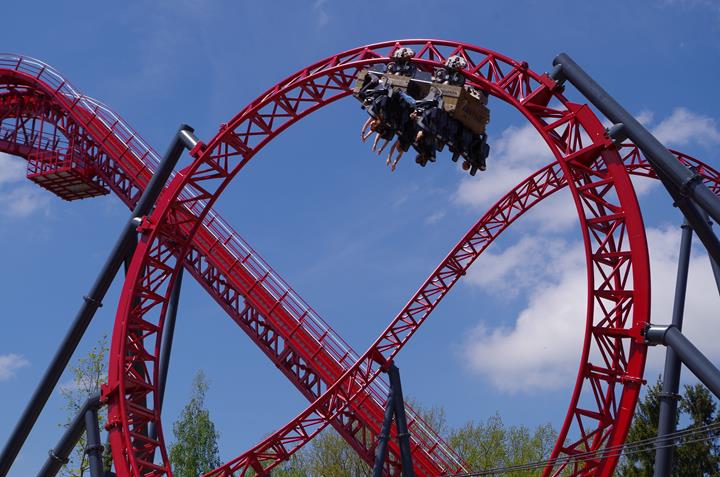

Při jízdě za vysoké rychlosti až 100 km/h lze na dráze zahrnující smyčku, šroubovici i vývrtky zažít zrychlení až 4,4 g a také pocit beztíže. Navíc se projíždí tmavým tunelem a následně ještě jednou nad ním.

Big Dipper znamená, že jede pouze jedno vozidlo, z nichž každý má čtyři osoby ve dvou řadách. Vnější sedadla se nacházejí poměrně daleko od kolejnice, a návštěvníci takříkajíc letí vedle vozidla.

Statika a konstrukce

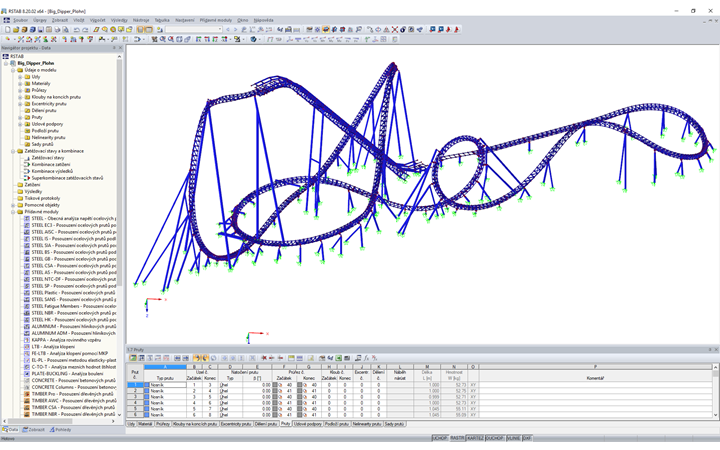

Společnost Weiß Beratende Ingenieure, která patří mezi zákazníky společnosti Dlubal Software, provedla statický výpočet horské dráhy v programu RSTAB. Pro posouzení ocelových prvků na únavu byly přes RS-COM rozhraní exportovány z programu RSTAB vnitřní síly a posouzení na únavu byla provedena ve vlastním programu. Společnost Beratende Ingenieure kromě toho v programu RSTAB spočítala také stanici, čekárnu a tunel včetně dekorativního domu (dřevěná konstrukce).

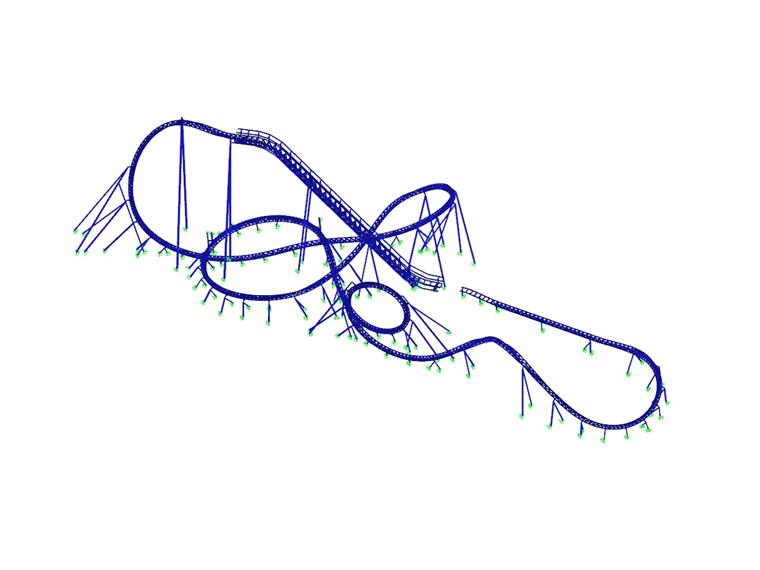

Přibližně 500 m dlouhou kolejnici dráhy Big Dipper tvoří trojpásový příhradový nosník z ocelových trubkových profilů. Tento příhradový nosník je podepřen celkem 76 sloupy. Jedná se přitom o rámy A nebo o samostatné plně vetknuté sloupy. Konstrukce horské dráhy je vyrobena z oceli S 355 a má celkovou hmotnost cca 300 tun.
