Potrójna hala sportowa w Stuttgarcie-Waldau

Potrójna hala sportowa z dachem pilastym w Stuttgarcie-Waldau w imponujący sposób pokazuje perspektywy zrównoważonego, nowoczesnego budownictwa drewnianego. Kratownice ułożone w kształt skrzyń zapewniają optymalne doświetlenie światłem dziennym.

465x

Kratownice drewniane

Partner firmy Dlubal, merz kley-partner z austriackiego miasta Dornbirn, był odpowiedzialny za analizę statyczno-wytrzymałościową i wykorzystał program RSTAB do obliczania konstrukcji szkieletowych.

Konstrukcja

Nowy obiekt, który został otwarty jesienią 2020 roku, obejmuje halę, w której mieści się sala gimnastyczna z miejscami dla widowni i kilkoma salami wielofunkcyjnymi, a także pomieszczenie na sprzęt i szatnie na jednej płaszczyźnie. Istotnym elementem wystroju hali jest dziesięć kratownic z wysokowytrzymałego drewna klejonego warstwowo z forniru bukowego, które, połączone w pary, tworzą konstrukcję przestrzenną. Zastosowanie tego materiału budowlanego umożliwia uzyskanie mniejszej wysokości elementów i najsmuklejszych przekrojów. Solidne skrzynie o rozpiętości ok. 30 metrów zostały pokryte płytami z poliwęglanu, rozpraszającymi światło, aby zapewnić maksymalną ilość światła dziennego. 22-tonowe belki, z okładziną z drewna klejonego krzyżowo po bokach i na górze, stabilnie spoczywają na słupach i zapewniają stabilność konstrukcji bez stalowych stężeń.

Podczas prefabrykacji kratownic zastosowano kołki samowiercące, dzięki czemu montaż za pomocą osadzaka stał się łatwiejszy i bardziej precyzyjny. Wszystkie inne elementy łączące wbudowane w zazwyczaj twarde drewno liściaste musiały zostać wstępnie nawiercone ze względu na dużą gęstość materiału.

Więcej informacji i zdjęć

Źródło: Deutsches Ingenieurblatt, 6-2022, s. 12-18

Miejsce

Hala sportowa Waldau
Georgiiweg 5
70597 Stuttgart

Klient	Stolica landu Stuttgart Biuro ds. Sportu i Ćwiczeń reprezentowana przez wydział konstrukcji budowlanych D-70173 Stuttgart www.stuttgart.de/vv/verwaltungseinheit/amt-fuer-sport-und-bewegung.php
Architekt	Glück + Partner GmbH www.glueck-partner.com
Obliczenia konstrukcyjne	merz kley partner www.mkp-ing.com

Specyfikacja projektu

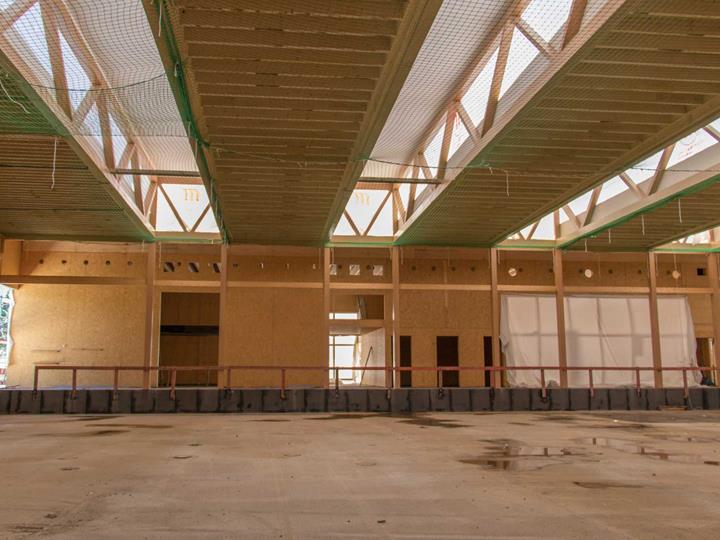

Widok wnętrza hali w stanie surowym (© merz kley partner GmbH)

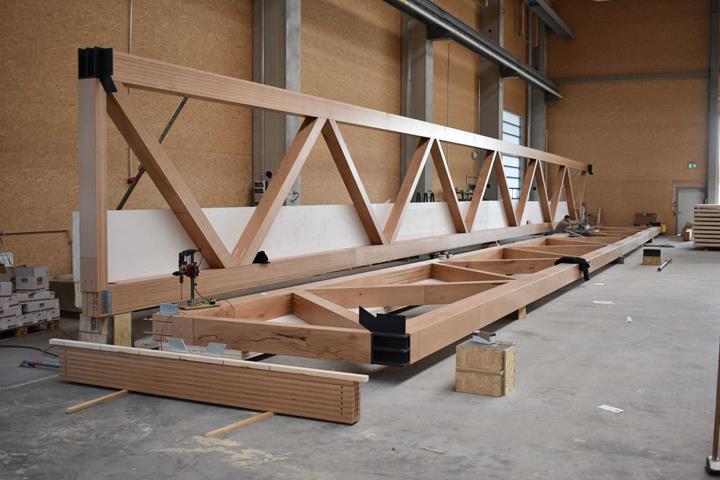

Kratownice dachowe przed montażem (© merz kley partner GmbH)

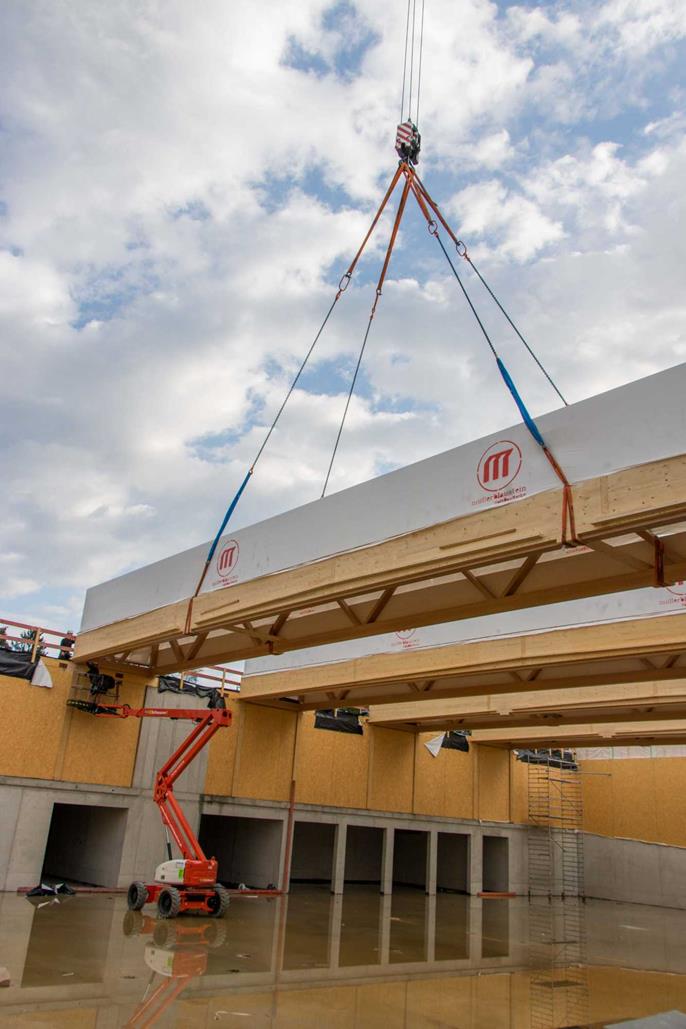

Montaż pary wiązarów dachowych (© merz kley partner GmbH)

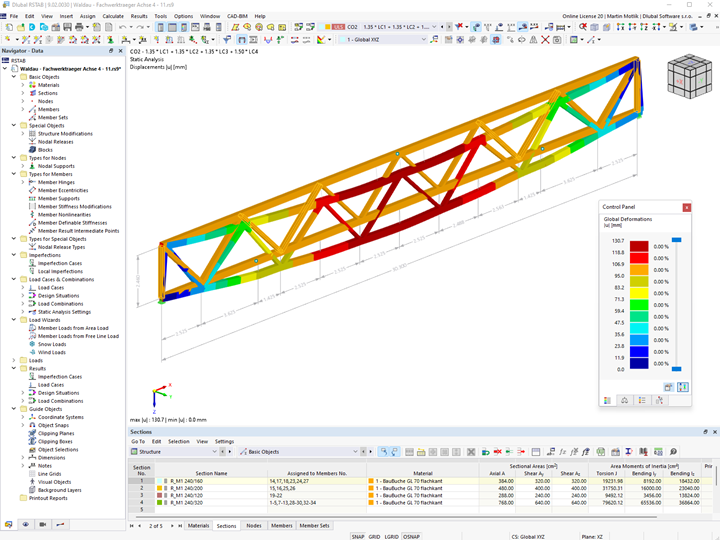

Model drewnianej kratownicy z deformacjami w RSTAB (© merz kley partner GmbH)

Dane modelu

Liczba węzłów 20

Liczba linii 32

Liczba prętów 32

Liczba powierzchni 0

Ilość brył 0

Ilość przypadków obciążenia 4

Ilość KO 2

Liczba kombinacji wyników 0

Ciężar całkowity 5,174 t

Wymiarowanie 30,300 x 2,460 x 0,000 m
