Спортивный зал с тремя полями в Штутгарте-Вальдау, Германия
Проект заказчика
Спортивный зал с тремя полями и зубчатой крышей в Штутгарте-Вальдау, Германия, наглядно демонстрирует экологические перспективы современных деревянных конструкций. Фермы, расположенные в форме коробок, обеспечивают оптимальное дневное освещение.
| Заказчик |
Столица федеральной земли Штутгарт Управление по спорту и физкультуре в лице строительного управления D-70173 Штутгарт www.stuttgart.de/vv/verwaltungseinheit/amt-fuer-sport-und-bewegung.php
|
| Архитектор |
Glück + Partner GmbH www.glueck-partner.com |
| Расчёт конструкций |
merz kley partner www.mkp-ing.com |

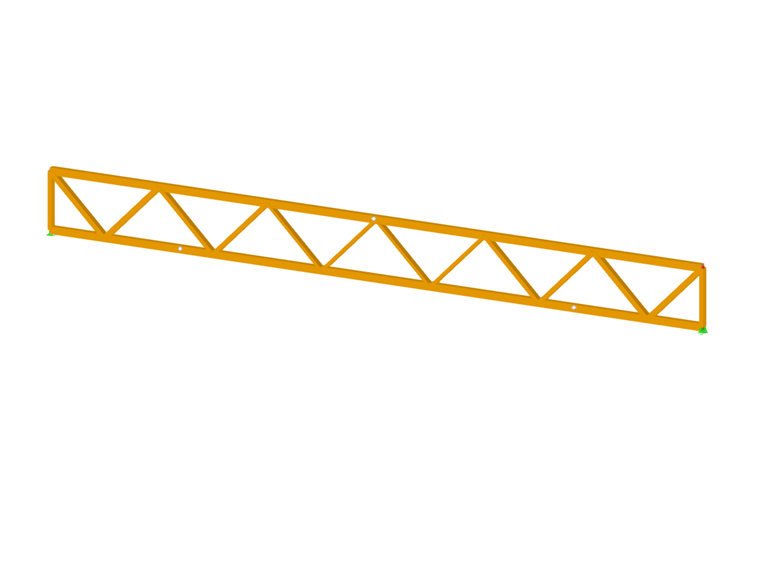

Данные о модели фермы
Модель

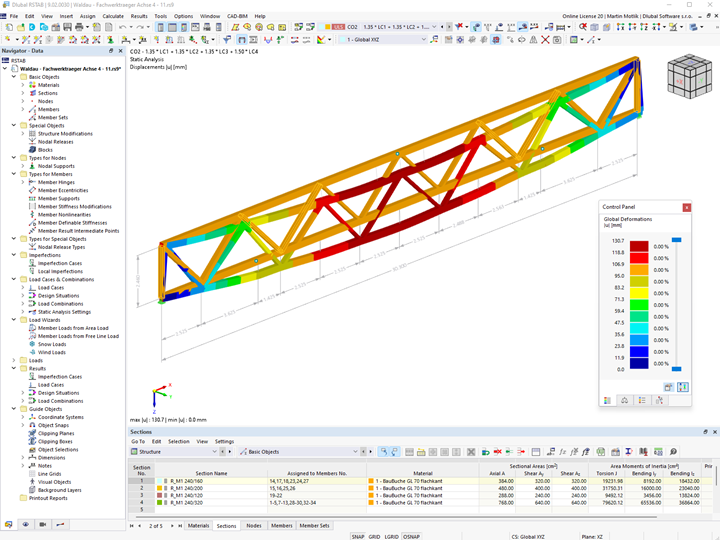

Заказчик Dlubal, партнер компании Merz Kley из австрийского города Дорнбирн выполнил расчёт конструкций с использованием программы RSTAB.
Конструкция

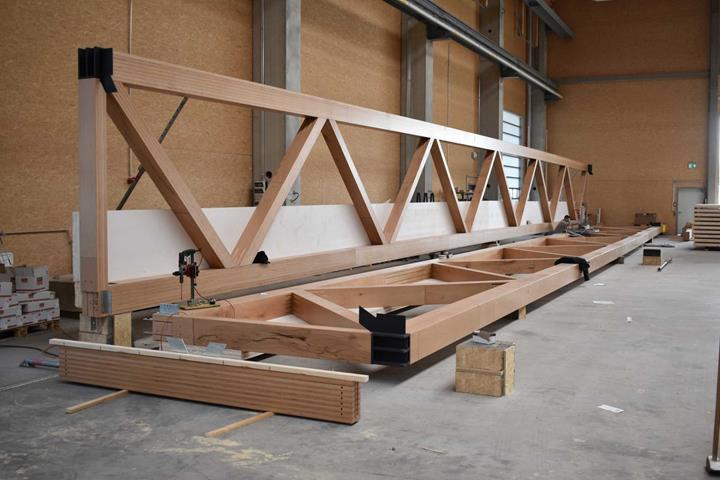

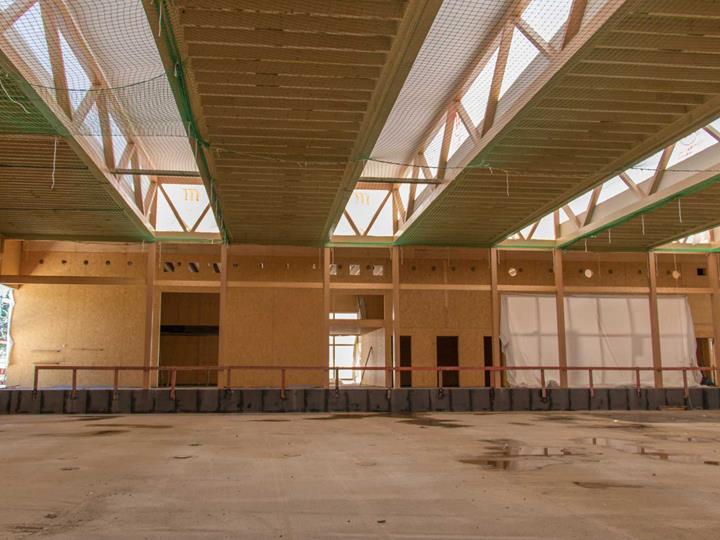

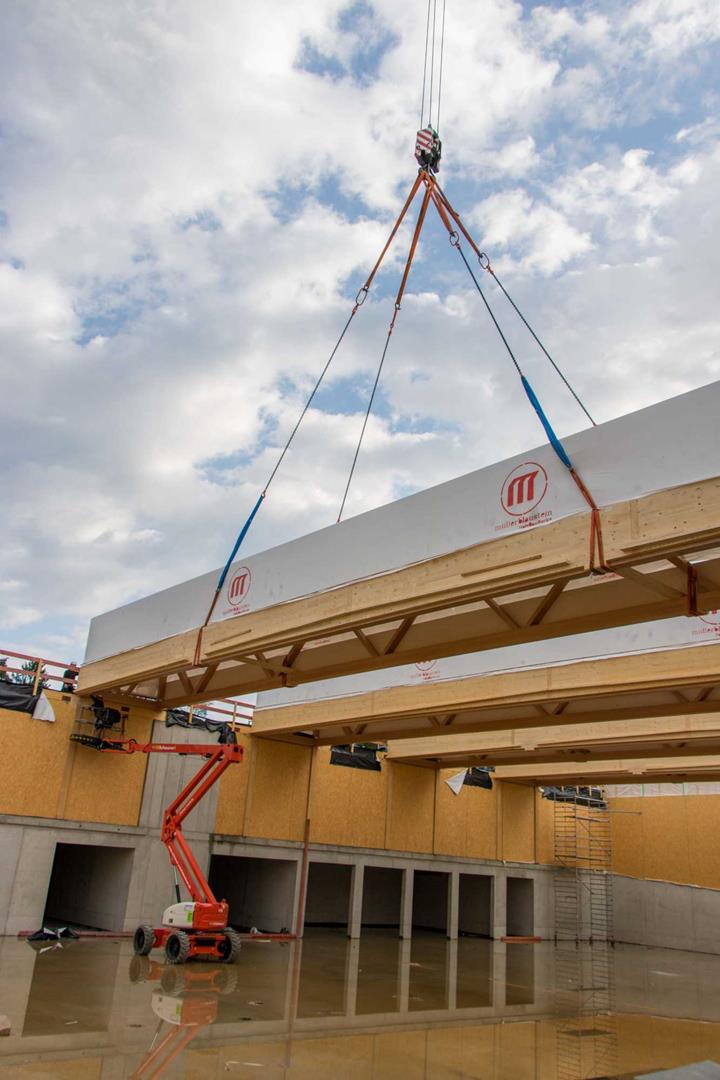

Новое здание, открывшееся осенью 2020 года, включает в себя холл с тренажёрным залом и трибунами, а также несколько многофункциональных залов, аппаратную и раздевалки на одном уровне. Неотъемлемым конструктивным элементом интерьера зала являются десять ферм из высокопрочного букового клеёного бруса, которые соединены попарно в пространственную конструкцию. Использование этого строительного материала обеспечивает малую расчётную высоту за счёт максимально тонких сечений. Прочные коробки пролётом ок. 30 м были облицованы светорассеивающими многослойными поликарбонатными листами для обеспечения максимального дневного света. Эти фермы с обшивкой по бокам и сверху из поперечно-клеёного бруса, каждая из которых весит 22 тонны, жёстко опираются на колонны, обеспечивая связи для конструкции без применения стальных диагоналей.
При изготовлении ферм использовались самонарезающие дюбели, а монтаж стал проще и точнее благодаря специальному установочному инструменту. Все другие крепежные детали, используемые в довольно твердой древесине, должны были быть предварительно просверлены из-за высокой плотности материала.
Источник: Deutsches Ingenieurblatt, 6-2022, стр. 12-18
Расположение проекта
Спортивный зал ВальдауGeorgiiweg 5
70597 Штутгарт
