Trojúčelová sportovní hala ve Stuttgartu-Waldau, Německo

Trojúčelová sportovní hala s pilovým zastřešením ve Stuttgartu-Waldau působivě ukazuje udržitelné perspektivy moderních dřevěných konstrukcí. Skříňově uspořádané příhradové vazníky jsou určujícími prvky v prostoru, které zajišťují optimální denní světlo.

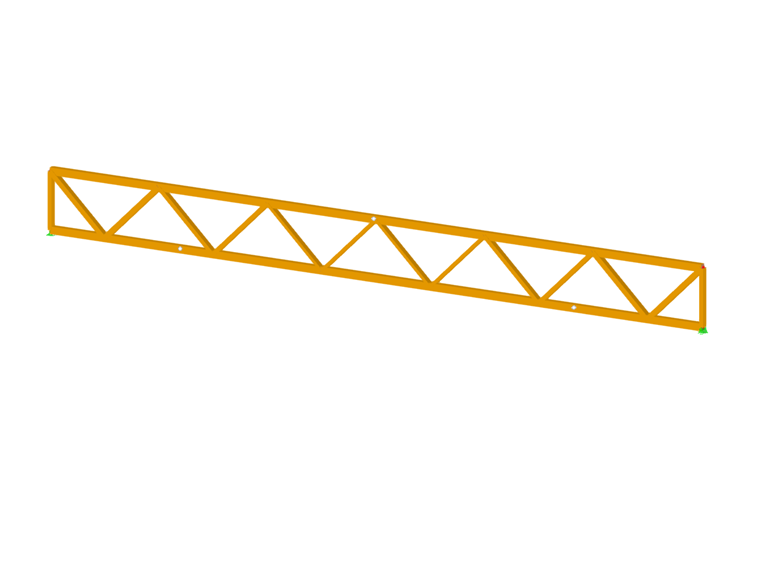

Dřevěné příhradové nosníky (© merz kley partner GmbH)

465x

Příhradový vazník ze dřeva

Společnost merz kley partner z rakouského Dornbirnu, která patří k zákazníkům společnosti Dlubal Software, převzala odpovědnost za statické výpočty a použila při nich program RSTAB pro prutové konstrukce.

Konstrukce

Nová jednoúrovňová stavba, která byla otevřena na podzim 2020, zahrnuje trakt haly s diváckými tribunami a dále multifunkční prostory, technickou místnost a šatny. Základním prvkem interiéru haly je deset příhradových vazníků vyrobených z vysokopevnostního bukového vrstveného dřeva, které jsou v párech spojeny do prostorové nosné konstrukce. Použití tohoto stavebního materiálu umožňuje malou statickou výšku při použití co nejštíhlejších průřezů. Stabilní skříně vazníků o rozpětí asi 30 metrů byly opláštěny polykarbonátovými deskami pro maximální přísun denního světla. S bočním a horním opláštěním z křížem lepeného dřeva a hmotností 22 tun spočívají tyto nosníky pevně na sloupech a zajišťují vyztužení konstrukce bez ocelových diagonál.

Při prefabrikaci příhradových vazníků se použily samovrtné kolíky, což usnadnilo a zpřesnilo jejich mechanickou montáž. Všechny ostatní spojovací prostředky použité do tvrdého dřeva musely být vzhledem k vysoké hustotě materiálu předvrtány.

Další informace a obrázky

Zdroj: Deutsches Ingenieurblatt, 6-2022, str. 12-18

Místo

Sportovní hala Waldau
Georgiiweg 5
70597 Stuttgart, Německo

Investor	Zemské hlavní město Stuttgart Úřad pro sport a pohyb zastoupen stavebním úřadem pozemních staveb D-70173 Stuttgart, Německo www.stuttgart.de/vv/verwaltungseinheit/amt-fuer-sport-und-bewegung.php
Architektonický návrh	Glück + Partner GmbH www.glueck-partner.com
Statický výpočet	merz kley partner www.mkp-ing.com

Specifikace projektu

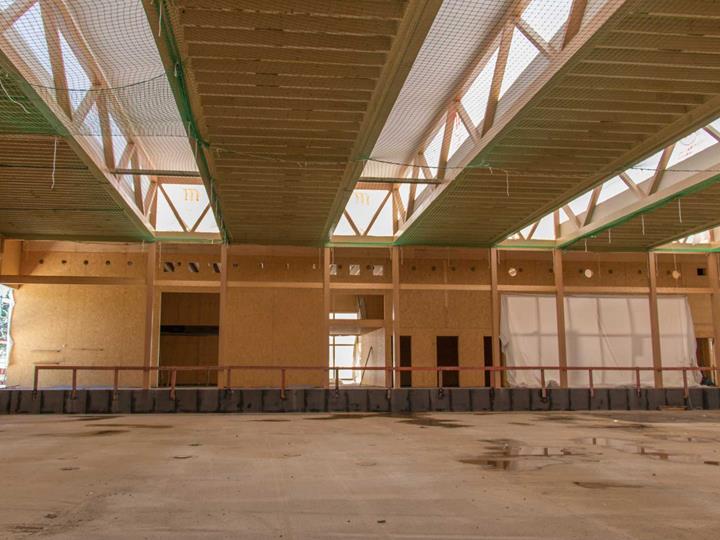

Pohled na interiér hrubé stavby haly (© merz kley partner GmbH)

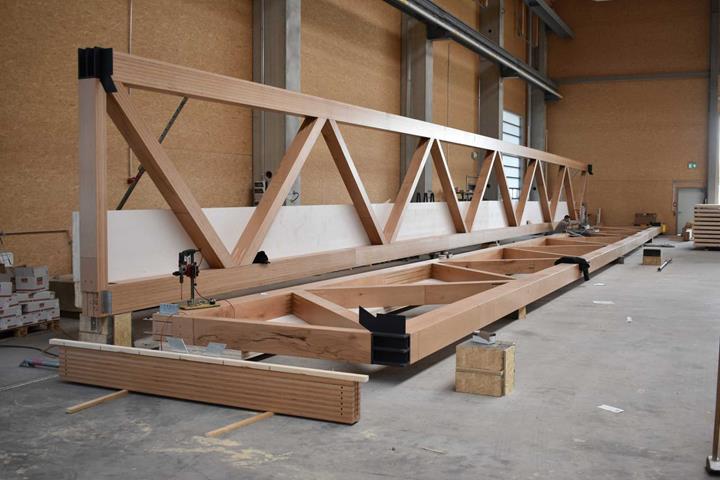

Střešní vazníky před montáží (© merz kley partner GmbH)

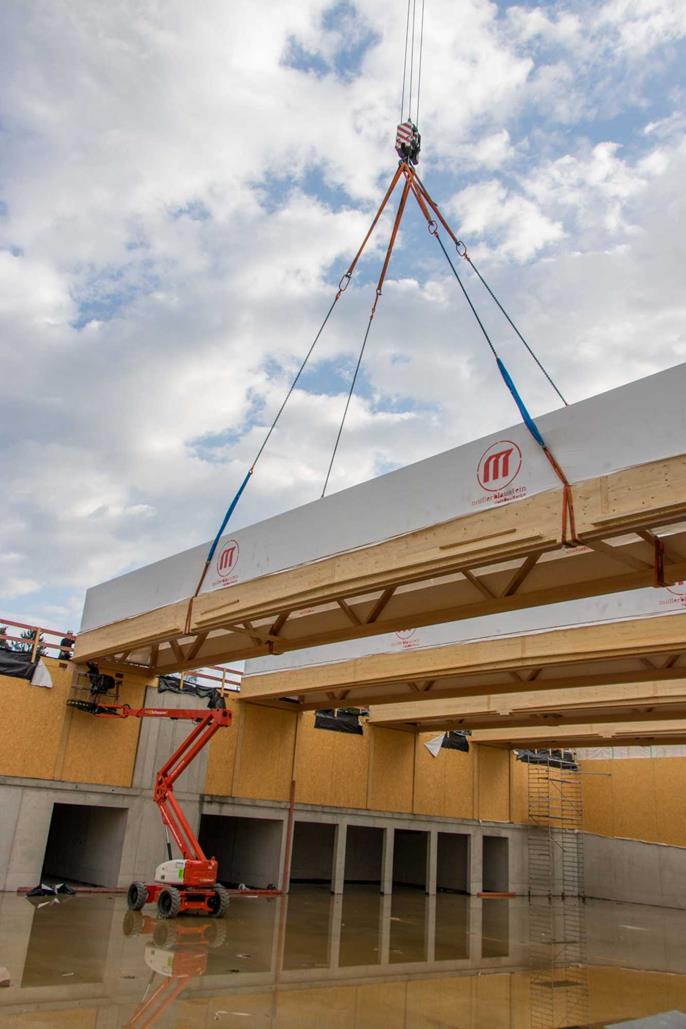

Montáž dvojice střešních vazníků (© merz kley partner GmbH)

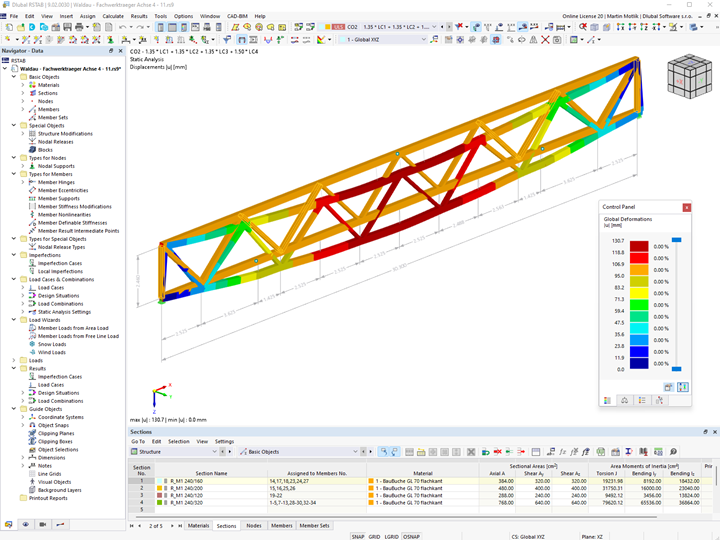

Model dřevěného vazníku s deformacemi v programu RSTAB (© merz kley partner GmbH)

Údaje o modelu

Počet uzlů 20

Počet linií 32

Počet prutů 32

Počet ploch 0

Počet těles 0

Počet zatěžovacích stavů 4

Počet kombinací zatížení 2

Počet kombinací výsledků 0

Celková hmotnost 5,174 t

Rozměry 30,300 x 2,460 x 0,000 m
