斯图加特-瓦尔道体育馆

该木结构体育馆位于斯图加特瓦尔道，屋面呈锯齿状，屋顶采用桁架结构采光顶。

463x

木结构桁架

德儒巴的奥地利客户 merz kley partner 负责结构分析，使用的软件是 RSTAB。

结构

这座新建筑包括带有观众看台的比赛和练习场馆、几个多功能厅、一个设备室和更衣室，于 2020 年秋季投入使用。桁架屋顶由十个山毛榉旋切板胶合木桁架成对连接，形成一个空间结构。使用该木材生产的细长截面桁架梁可以降低有效高度。屋顶覆盖聚碳酸脂板，确保达到最好的采光效果。 22 吨重桁架梁支撑在柱子上，其侧面和上部包覆正交胶合木。

在桁架的预制过程中使用了自攻螺钉。由于使用了特殊的安装工具，使组装工作变得更加容易和精准。由于材料密度高，所有用于硬木的其他紧固件都必须预先钻孔。

更多信息和图片

来源: Deutsches Ingenieurblatt, 6-2022, S. 12-18

位置	瓦尔道体育馆 Georgiiweg 5 70597 Stuttgart, Germany

业主	Landeshauptstadt Stuttgart Amt für Sport und Bewegung represented by Hochbauamt D-70173 Stuttgart, Germany www.stuttgart.de/vv/verwaltungseinheit/amt-fuer-sport-und-bewegung.php
建筑设计	Glück + Partner GmbH www.glueck-partner.com
结构设计	merz kley partner www.mkp-ing.com

项目说明

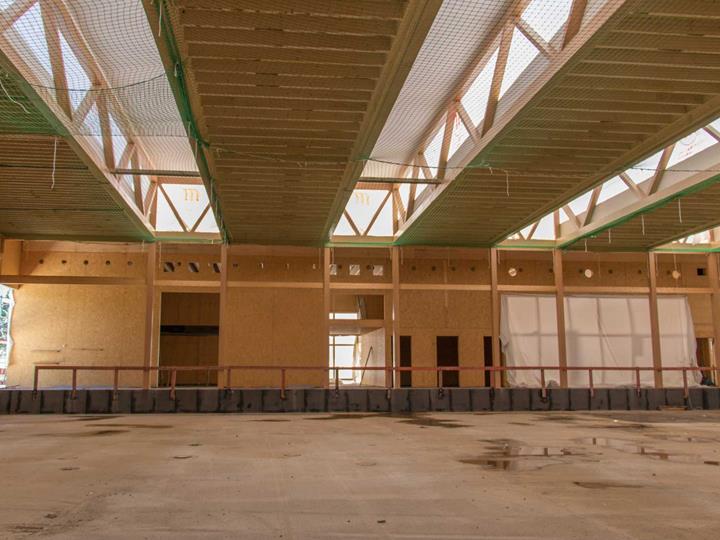

贝壳状态下大厅的内部视图 (© merz kley partner GmbH)

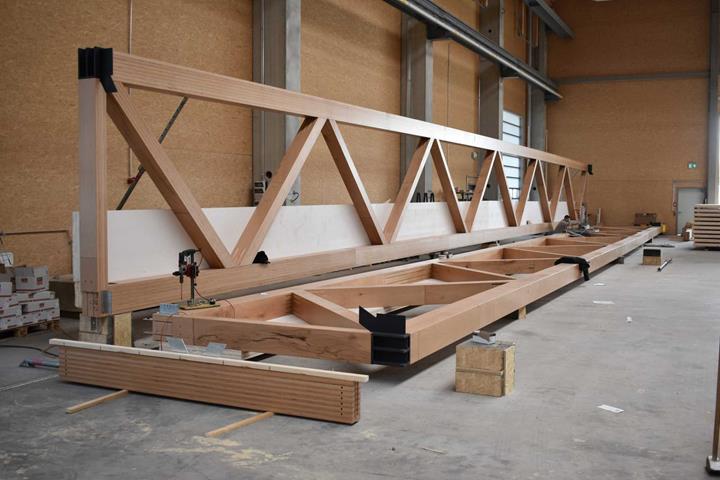

安装前的屋架 (© merz kley partner GmbH)

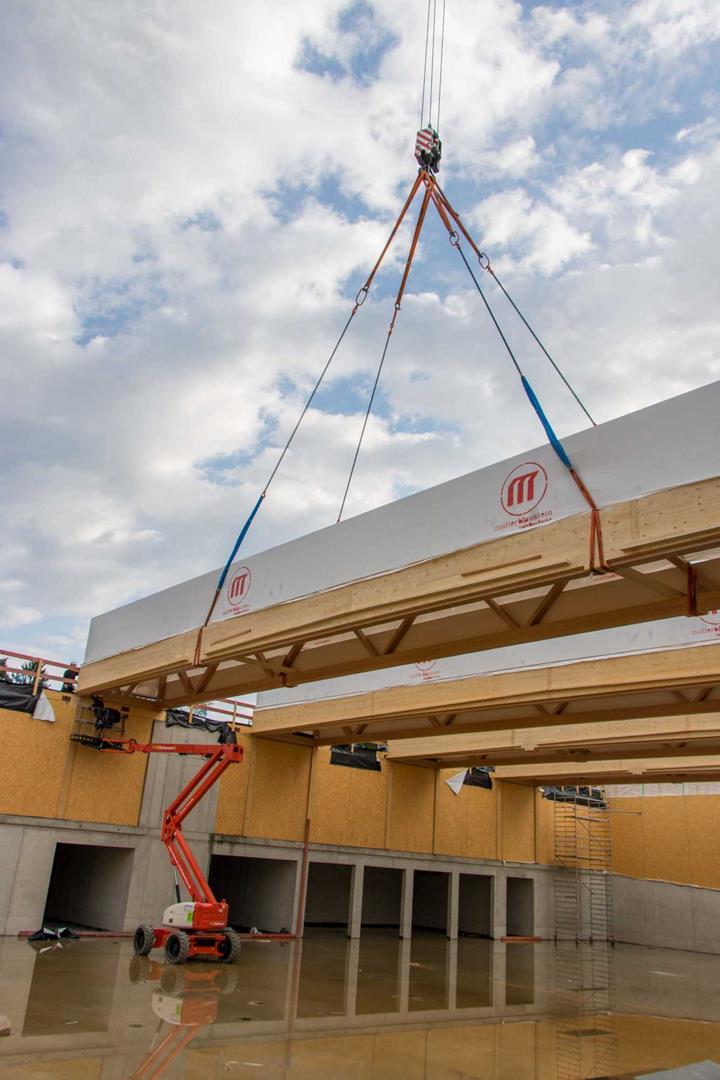

安装一对屋架 (© merz kley partner GmbH)

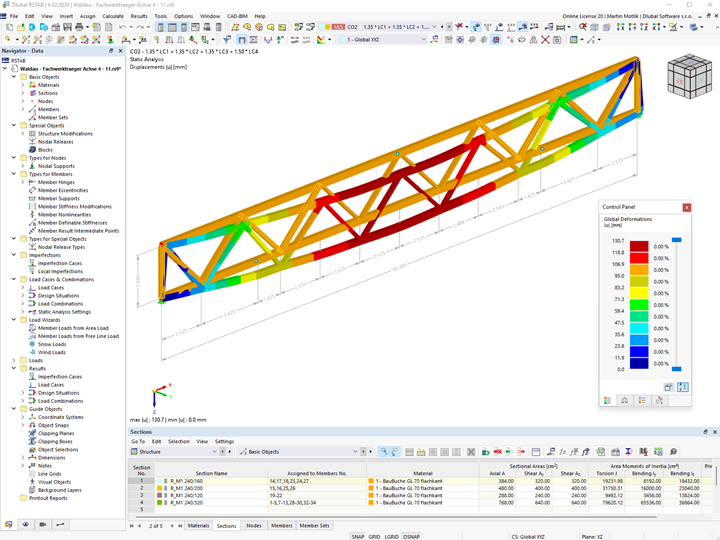

RSTAB 中的木结构桁架模型（© merz kley partner GmbH）

模型数据

节点数目： 20

线的数目 32

杆件数目： 32

面的数目： 0

实体数目 0

荷载工况数目 4

荷载组合数目 2

结果组合数目 0

总重量 5,174 t

翘曲区域尺寸 30.300 x 2.460 x 0.000 m
