17. Oktober 2022

Dreifach-Sporthalle in Stuttgart-Waldau

Die Dreifach-Sporthalle mit Sheddach in Stuttgart Waldau zeigt eindrucksvoll die nachhaltigen Perspektiven des modernen Holzbaus. Dabei sorgen die kastenförmig angeordneten raumprägenden Fachwerkbinder für optimales Tageslicht.

467x

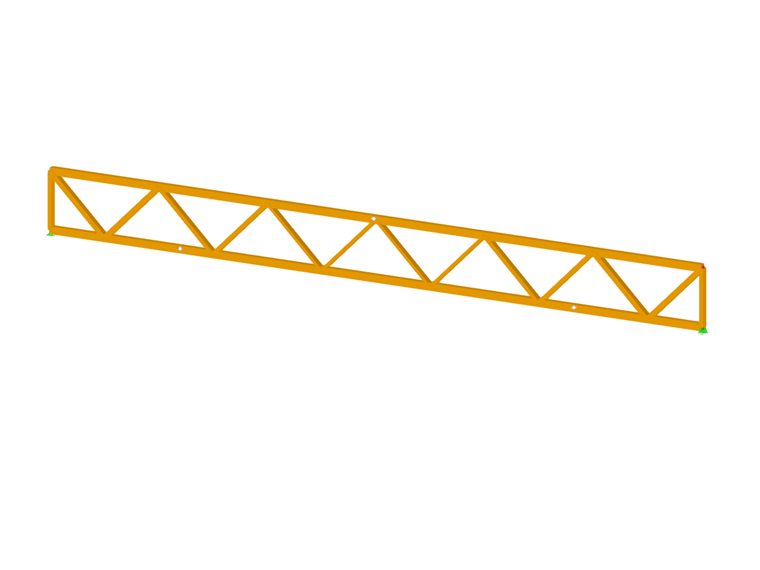

Fachwerkbinder aus Holz

Der Dlubal-Kunde merz kley partner aus dem österreichischen Dornbirn war für die statische Berechnung verantwortlich und verwendete dafür das Stabwerksprogramm RSTAB.

Konstruktion

Der im Herbst 2020 eröffnete Neubau umfasst auf einer Ebene den Hallentrakt samt Zuschauertribüne sowie mehrere Multifunktionsräume, einen Geräteraum und Umkleiden. Ein wesentliches Element des Halleninnenraumes stellen die zehn Fachwerkbinder aus hochtragfähigen Buchen-Furnierschichtholz dar, welche paarweise als Raumtragwerk verbunden wurden. Die Nutzung dieses Baustoffs ermöglicht eine geringe statische Höhe durch möglichst schlanke Querschnitte. Die in sich stabilen Kästen mit einer Spannweite von ca. 30 Metern wurden mit lichtstreuenden Polycarbonatstegplatten bekleidet, um für maximales Tageslicht zu sorgen. Durch seitliche und oberseitige Beplankung mit Brettsperrholz liegen diese jeweils 22 Tonnen schweren Binder fest auf den Stützen auf und bieten eine Aussteifung des Tragwerkes ohne Stahldiagonalen.

Bei der Vorfertigung der Fachwerkbinder wurden selbstbohrende Stabdübel genutzt, wobei der Zusammenbau mit einem Setzgerät einfacher und präziser wurde. Alle weiteren, im Hartholz verbauten, Verbindungsmittel mussten aufgrund der hohen Materialdichte vorgebohrt werden.

Weitere Informationen und Bilder

Quelle: Deutsches Ingenieurblatt, 6-2022, S. 12-18

Ort	Sporthalle Waldau Georgiiweg 5 70597 Stuttgart

Bauherr	Landeshauptstadt Stuttgart Amt für Sport und Bewegung vertreten durch das Hochbauamt D-70173 Stuttgart www.stuttgart.de/vv/verwaltungseinheit/amt-fuer-sport-und-bewegung.php
Architekt	Glück + Partner GmbH www.glueck-partner.com
Tragwerksplanung	merz kley partner www.mkp-ing.com

Projektspezifikationen

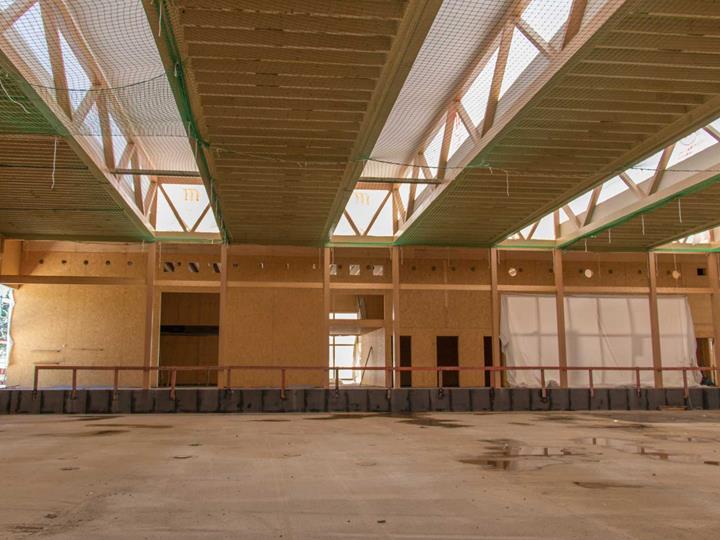

Innenansicht der Halle im Rohbauzustand (© merz kley partner GmbH)

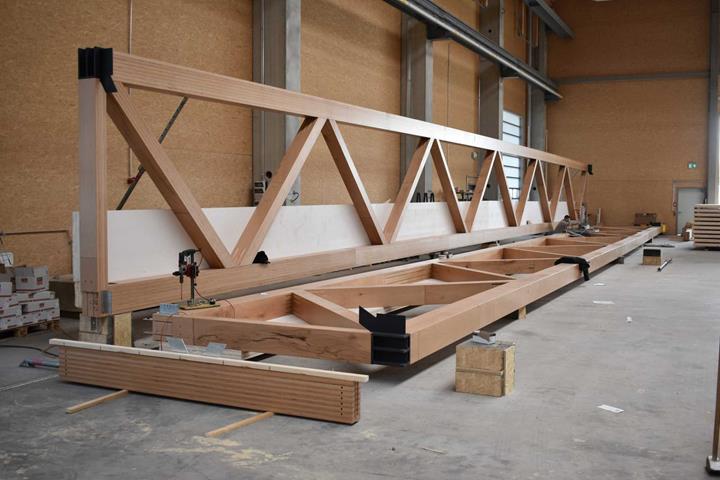

Dachbinder vor der Montage(© merz kley partner GmbH)

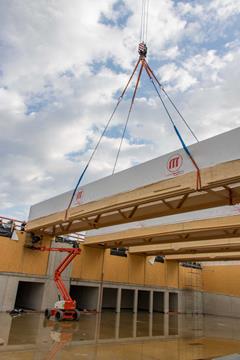

Montage eines Dachbinderpaares (© merz kley partner GmbH)

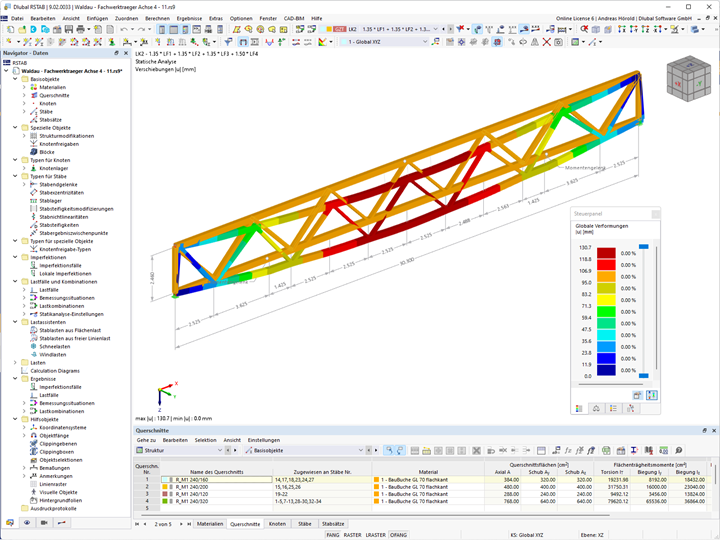

Modell eines Holzfachwerkbinders mit Verformungen in RSTAB (© merz kley partner GmbH)

Modelldaten

Anzahl Knoten 20

Anzahl Linien 32

Anzahl Stäbe 32

Anzahl Flächen 0

Anzahl Volumenkörper 0

Anzahl Lastfälle 4

Anzahl Lastkombinationen 2

Anzahl Ergebniskombinationen 0

Gesamtgewicht 5.174 t

Abmessungen 30.300 x 2.460 x 0.000 m
