Polideportivo en Stuttgart-Waldau, Alemania

Estructuras analizadas con Dlubal Software

  • Proyecto de cliente

Proyecto de cliente

17. octubre 2022

001252

Alemania

RSTAB

RSTAB 8

Estructuras de madera

El polideportivo con techo en diente de sierra en Stuttgart Waldau muestra de manera impresionante las perspectivas sostenibles de la construcción moderna de madera. Las cerchas dispuestas en forma de cajones garantizan una luz natural óptima.

Inversor Landeshauptstadt Stuttgart
Amt für Sport und Bewegung
representado por Hochbauamt
D-70173 Stuttgart, Alemania
www.stuttgart.de/vv/verwaltungseinheit/amt-fuer-sport-und-bewegung.php
Arquitecto: Glück + Partner GmbH
www.glueck-partner.com
Diseño estructural merz kley partner
www.mkp-ing.com

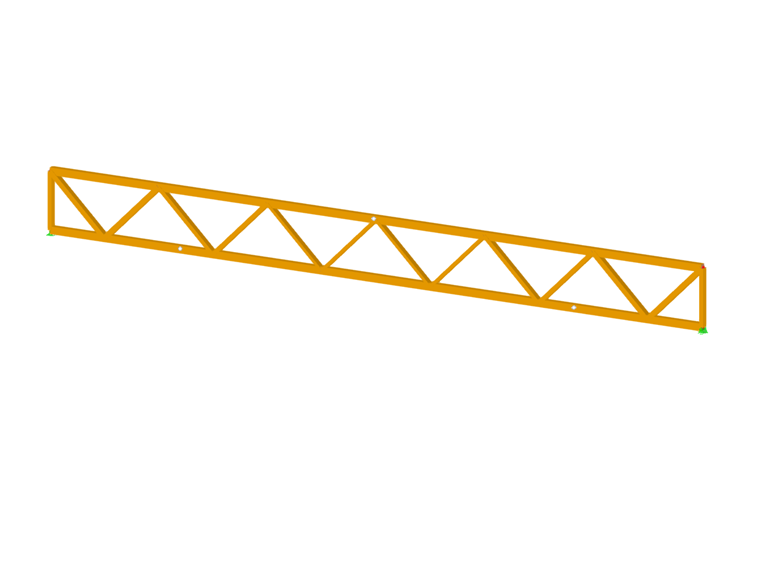

Datos del modelo de la cercha

Modelo

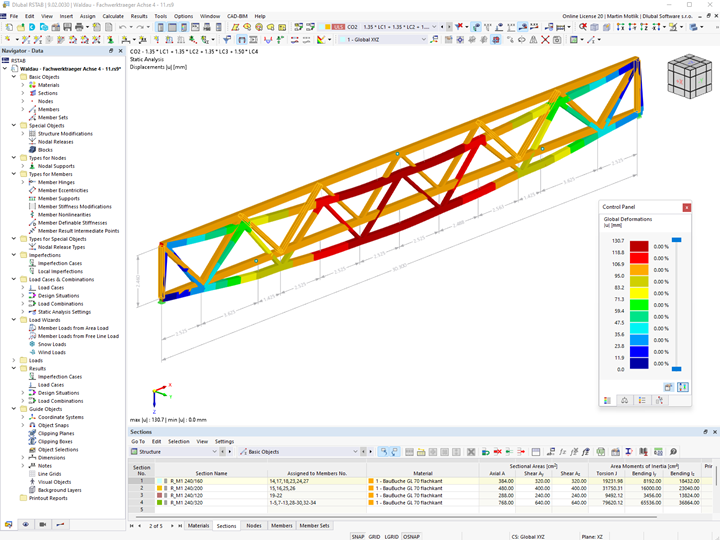

El cliente de Dlubal, merz kley partner, situado en la ciudad austriaca de Dornbirn, fue responsable del análisis estructural y utilizó RSTAB para ello.

Estructura

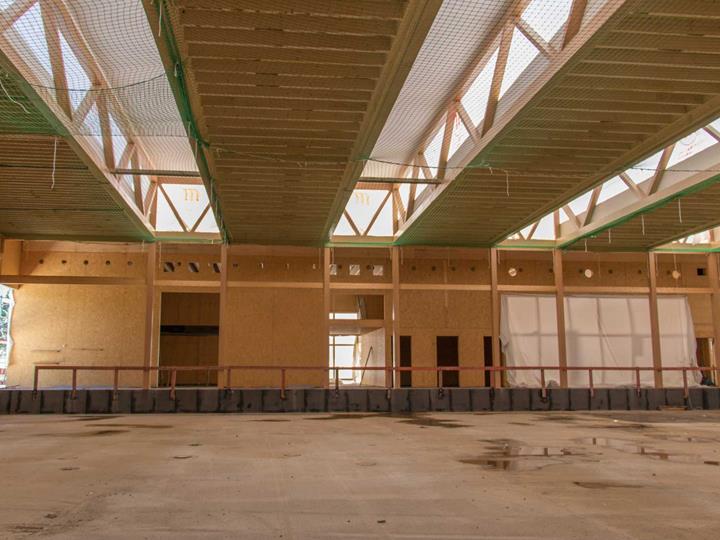

El nuevo edificio, el cual fue inaugurado en otoño de 2020, comprende en un solo plano el pabellón, incluyendo una tribuna de público y varias salas multifuncionales, así como una sala de equipamiento y vestuarios. Un elemento de diseño esencial del interior de la sala consiste en diez cerchas hechas de madera laminada de haya de alta resistencia, las cuales se unieron en pares, formando un sistema estructural espacial. La utilización de este material de construcción permite un canto eficaz bajo debido a las secciones, que son lo más delgadas posibles. Los cajones robustos, que tienen una luz de aproximadamente 30 metros, fueron revestidos con láminas de policarbonato que difunden la luz para garantizar la máxima luz del día. Con revestimiento en los lados y en la parte superior con madera contralaminada, estas cerchas con un peso de 22 toneladas cada una se apoyan firmemente en los pilares, proporcionando arriostramientos para la estructura sin aplicar diagonales de acero.

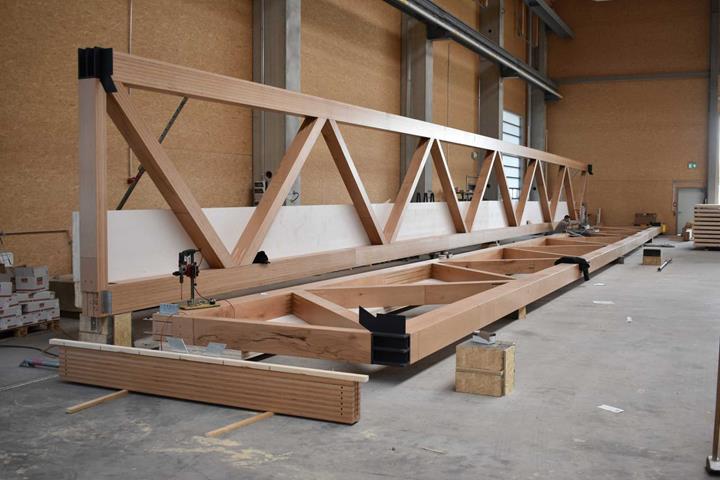

Al prefabricar las cerchas, se utilizaron uniones de pasadores autoperforantes y el montaje se volvió más fácil y más preciso gracias a una herramienta de ajuste especial. Todos los demás elementos de fijación integrados en la madera dura tuvieron que perforarse previamente debido a la alta densidad del material.


Fuente: Deutsches Ingenieurblatt, 6-2022, págs. 12-18

Ubicación del proyecto

Sporthalle Waldau
Georgiiweg 5
70597 Stuttgart, Alemania


Palabras clave

Madera Nave Cercha
