Palazzetto dello sport "triplo" a Stoccarda-Waldau

Calcolato con Dlubal Software

  • Progetto cliente

Progetto cliente

17. ottobre 2022

001252

Germania

RSTAB

RSTAB 8

Strutture di legno

Il triplo palazzetto dello sport con copertura a dente di sega, costruito nella città tedesca di Stoccarda-Waldau, mostra in modo impressionante le prospettive sostenibili delle moderne strutture in legno. Le capriate disposte a forma di scatole garantiscono una luce diurna ottimale.

Committente Landeshauptstadt Stoccarda
Amt für Sport und Bewegung
rappresentato da Hochbauamt
D-70173 Stoccarda, Germania
www.stuttgart.de/vv/verwaltungseinheit/amt-fuer-sport-und-bewegung.php
Architettura Glück + Partner GmbH
www.glueck-partner.com
Verifiche strutturali merz kley partner
www.mkp-ing.com

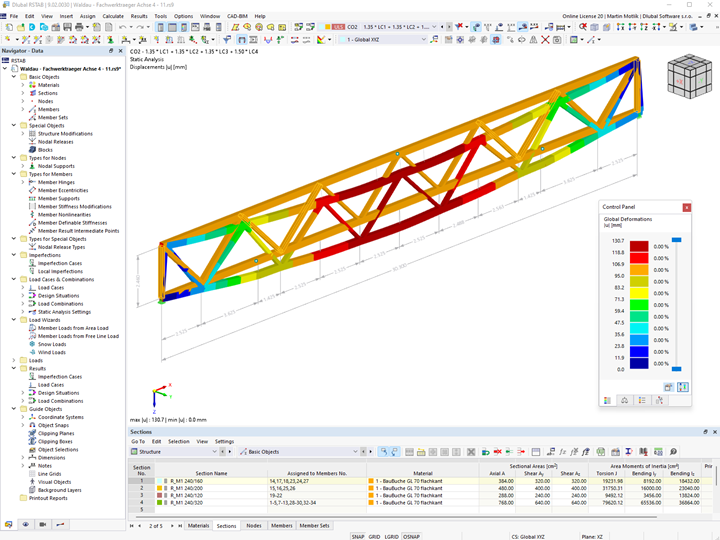

Dati del modello delle travi reticolari

Modello

Il cliente Dlubal merz kley partner, con sede nella città austriaca di Dornbirn, è stato responsabile dell'analisi strutturale e per questo ha utilizzato RSTAB.

Struttura

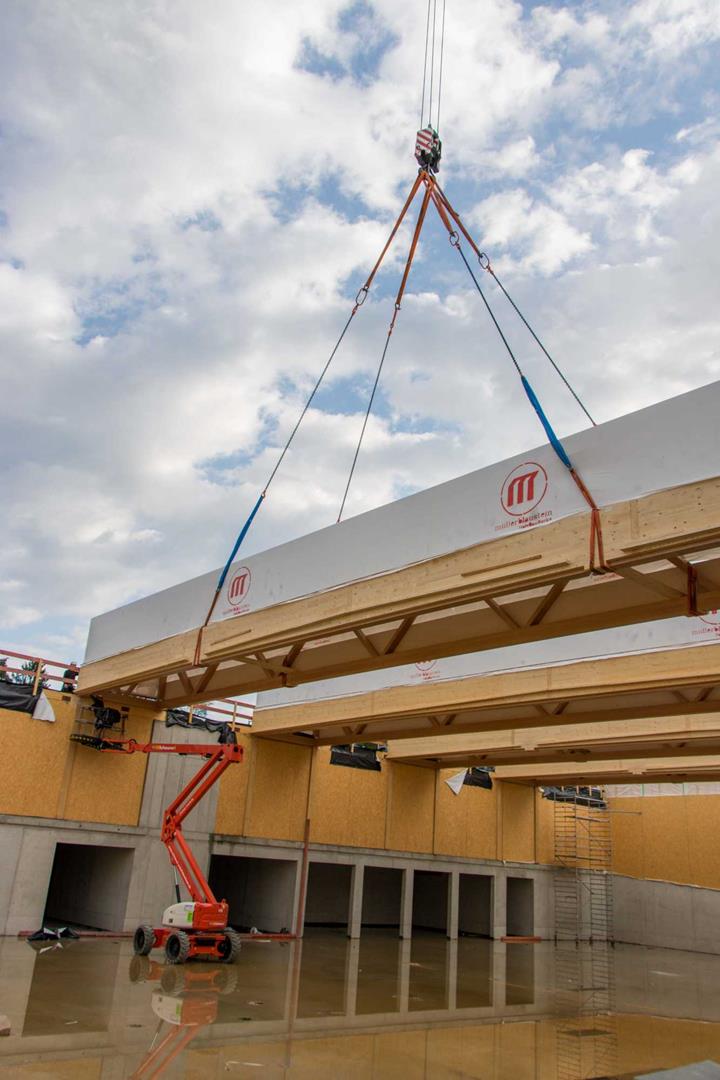

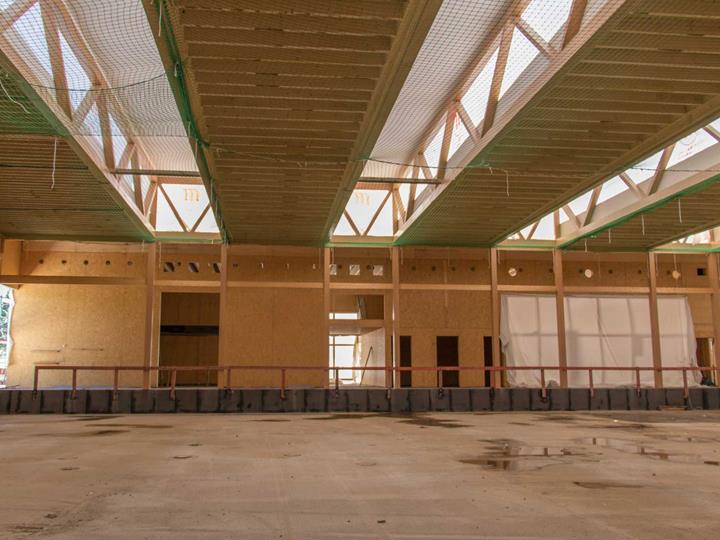

Il nuovo edificio, inaugurato nell'autunno 2020, comprende il capannone con una palestra con gradinate e diverse sale multifunzionali, una sala macchine e spogliatoi su un piano. Un elemento essenziale della progettazione dell'interno della sala è costituito da dieci capriate realizzate di legno microlamellare di faggio ad alta resistenza, che erano collegate a coppie, formando un sistema strutturale spaziale. L'utilizzo di questo materiale da costruzione consente un'altezza efficace bassa grazie alle sezioni trasversali più snelle possibile. Le robuste scatole, con una campata di circa 30 m, sono state rivestite con fogli di policarbonato a parete multipla che diffondono la luce per garantire la massima luce diurna. Con un rivestimento sui lati e sulla parte superiore con legno a strati incrociati, queste travi del peso di 22 tonnellate ciascuna poggiano saldamente sulle colonne, fornendo controventi alla struttura senza applicare diagonali in acciaio.

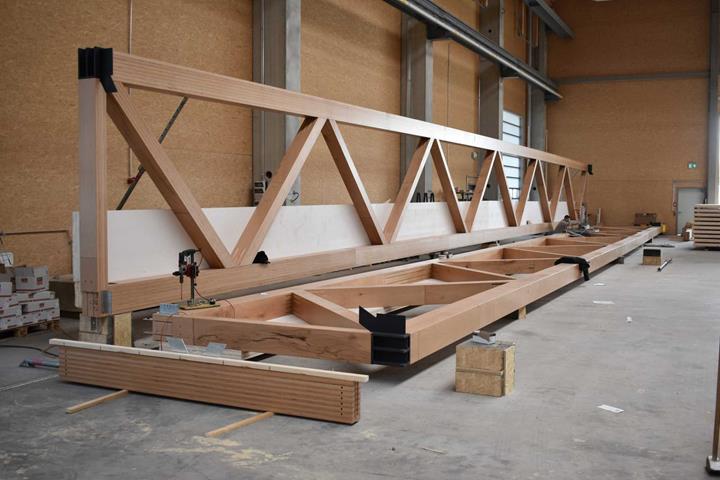

Nella prefabbricazione delle travi reticolari, sono stati usati spinotti autoperforanti e l'assemblaggio è diventato più semplice e preciso grazie a uno speciale strumento di impostazione. Tutti gli altri elementi di fissaggio utilizzati nel legno piuttosto duro, sono stati preforati a causa dell'elevata densità del materiale.


Bibliografia: Deutsches Ingenieurblatt, 6-2022, pp. 12-18

Posizione del progetto

Sporthalle Waldau
Georgiiweg 5
70597 Stoccarda, Germania

Parole chiave

Legno Palazzetto Trave reticolare
