Charles Ellis: O Herói Esquecido da Golden Gate
Um gigante vermelho de aço, que se estende com medidas recordes sobre a entrada da baía de São Francisco. O nome por trás dessa conquista incomparável da engenharia parecia ser conhecido há muito tempo. No entanto, historiadores comprovaram: O verdadeiro gênio técnico por trás da ponte Golden Gate não era outro senão Charles Ellis!
Vamos dar uma olhada mais de perto na história desse engenheiro e mergulhar em um mundo de paixão pela estática, rivalidades, uma obra-prima e o nevoeiro do esquecimento sobre a baía de São Francisco. Quem foi Charles Ellis? E por que a ponte Golden Gate nunca teria sido possível sem ele? Fique ligado!
Aplausos para a Ponte Golden Gate – mas não para Charles Ellis
Em 1937, a Ponte Golden Gate foi inaugurada. Uma obra-prima da engenharia. Após mais de quatro anos de construção, a gigantesca ponte de aço finalmente se erguia sobre a entrada da baía de São Francisco. Com uma celebração extravagante foram homenageadas as mentes brilhantes por trás da ponte.
Aplausos, fama e aplausos estrondosos para o engenheiro-chefe Joseph Strauss. Mas um homem importante faltava: Charles Ellis. Seu nome ainda é quase desconhecido décadas depois. O engenheiro Charles Ellis nunca esteve no centro das atenções. Ele nem sequer foi convidado para a inauguração. No entanto, a ponte Golden Gate, sem Charles Ellis, provavelmente nunca teria sido construída.
Charles Ellis: Construindo uma ponte impossível

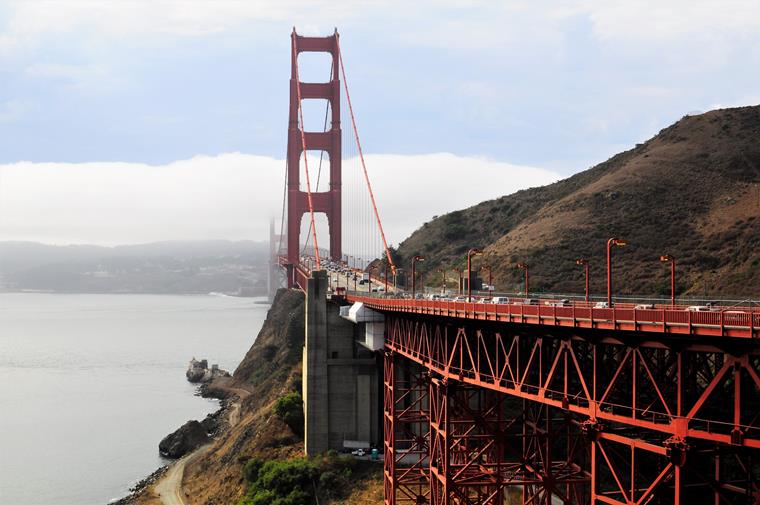

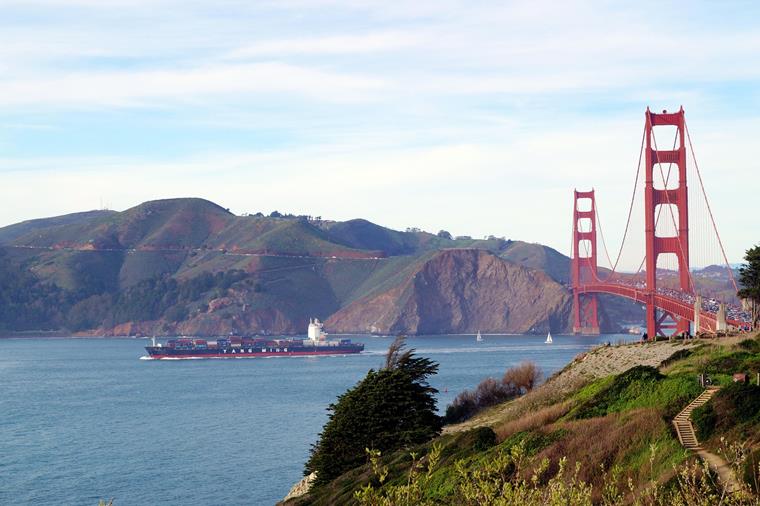

No início do século 20, houve um chamado por uma ponte muito especial. Ela deveria conectar São Francisco e a península de Marin: um ponto de junção crucial para o comércio. Tanto por água quanto por terra. Durante muito tempo foi considerada impossível de construir. Os ventos eram fortes demais, o vão era muito grande. Para a época, quase impensável.
O engenheiro-chefe Joseph Strauss apresentou a partir de 1921 seus primeiros projetos. Uma ponte híbrida de ponte suspensa e treliças. Os engenheiros entre vocês provavelmente estão balançando a cabeça. Isso não poderia ter dado certo. Na verdade, Strauss tinha pouca experiência com vãos extremamente grandes.
Seus projetos eram muito pesados, ineficientes e também não tinham uma boa aparência. Isso não é surpreendente, pois um vão acima dos planejados 1.280 m era maior do que qualquer coisa construída até então. Nesse ponto, os responsáveis decidiram trazer um verdadeiro especialista para esse tipo de caso: Charles Ellis.
Papel de Charles Ellis na construção da Ponte Golden Gate
Por que Charles Ellis era tão importante para o projeto? Simplesmente porque ele era o melhor em seu campo. Quase ninguém se qualificava melhor para esse trabalho do que ele. Charles Ellis era professor de estática estrutural na Universidade de Illinois e seus principais campos de especialização eram:
- Teoria da elasticidade
- Cálculo de pontes suspensas
- modelos de carga complexos.
Exatamente o que o projeto Golden Gate Bridge precisava urgentemente. Sua tarefa era transformar as ideias de Joseph Strauss em uma realidade calculável. Ele precisava determinar todos os dados importantes, desde o diâmetro principal dos cabos até as alturas das torres e o comportamento em relação ao vento.
Avanço de Charles Ellis: A Teoria da Deflexão
Naquela época, a Teoria da Deflexão já estava em circulação há algumas décadas, mas para aplicações práticas ainda era relativamente nova. O princípio é simples. Antes, as pontes eram construídas com alta rigidez para evitar deflexões. No entanto, muitos desastres ocorreram onde tais pontes suspensas foram destruídas.
Um exemplo muito marcante disso foi a Ponte Suspensa Broughton perto de Manchester, sobre a qual relatamos brevemente neste artigo: Ponte Millennium: Porquê que as pontes oscilam . Ela desabou devido ao problema bem conhecido das vibrações naturais. Pontes mais antigas eram construídas com extrema rigidez para minimizar a deflexão. Mas isso era exatamente o que a Teoria da Deflexão indicava ser o caminho errado.
Desde 1888, a teoria foi se espalhando gradualmente. Ponto principal: uma certa flexibilidade na construção é segura e mais econômica. A deflexão do tabuleiro da ponte e a deformação do cabo de sustentação correspondente atuam juntas.
Isso permitiu o uso de estruturas de suporte mais leves e esbeltas. A rigidez do cabo de sustentação contribui adicionalmente para a capacidade de carga. Finalmente, pontes suspensas permaneceram estáveis mesmo sob deformações, por exemplo, por vibrações e forças do vento.
Ellis usou essa teoria para seus cálculos. Ele determinou o quanto a ponte poderia se deformar elasticamente sob a carga de tráfego sem que a estrutura falhasse. Isso permitiu que a ponte, ao contrário dos projetos de Strauss, tivesse um peso reduzido, menor custo de material e a grande envergadura desejada. Sem esses cálculos, a ponte teria sido ou muito cara ou não aprovada por razões de segurança.
Cálculos de Charles Ellis para a Golden Gate Bridge
Vamos ao cerne da questão. O que exatamente Charles Ellis calculou para a Golden Gate Bridge? A resposta curta: tudo. Para quem está mais interessado nos detalhes, aqui está um pequeno resumo.
Charles Ellis determinou o necessário diâmetro dos cabos de sustentação de cerca de 92 cm, as forças de tração máximas de cerca de 90.000 toneladas por cabo, bem como a carga total. As torres também estavam sob sua supervisão de cálculo. Com uma altura de 227 m acima do nível da água, elas já eram algo especial. Vários pontos importantes eram considerados:
- Dimensões da seção transversal
- Estabilidade ao flambagem
- Peso próprio
- Forças nos cabos
- Cargas de vento
E já que estamos falando de cargas: A Golden Gate Bridge tem uma treliça de resistência com uma altura de cerca de 7,6 m. Por menor que possa parecer em comparação com a ponte, seu papel é fundamental. Literalmente. Pois essa treliça tem a função de prevenir vibrações perigosas.
Ellis calculou sua rigidez, as tensões sob carga de tráfego e garantiu suficiente estabilidade ao vento. O vento era um dos maiores riscos de todo o projeto Golden Gate. Charles Ellis sabia disso e dedicou-se ao tema extensivamente.

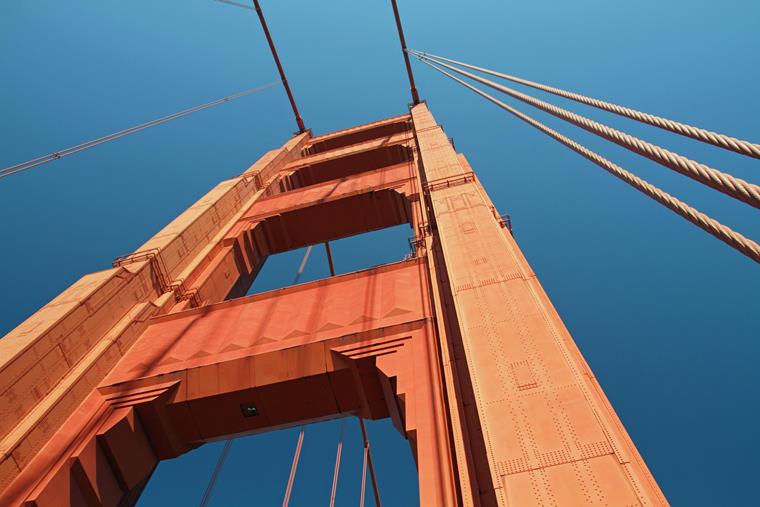

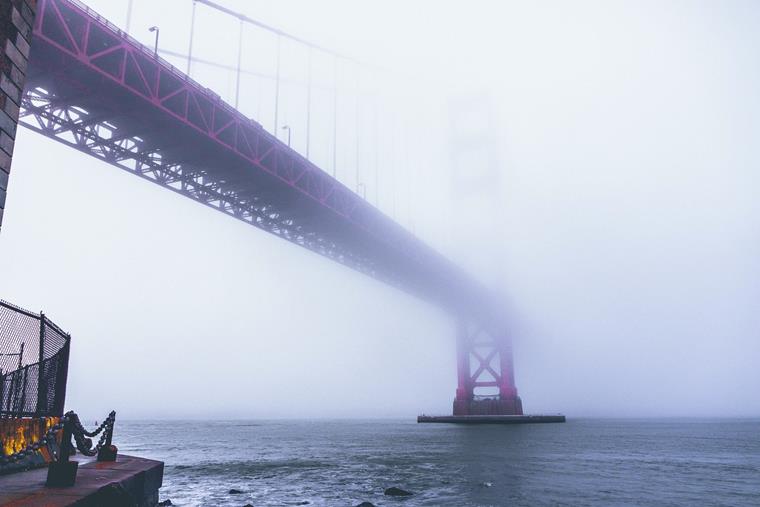

Afinal, a estrada Golden Gate é até hoje conhecida por seus ventos extremos e mudanças constantes de tempo extremo. Veja bem: Naquela época, não havia testes em túnel de vento, sem computadores. Charles Ellis teve que modelar todas as cargas de vento teoricamente.
Seja carregamentos laterais ou forças de torção: Ele calculou tudo com lápis, papel e régua de cálculo. Muitos de vocês provavelmente sabem, o quão trabalhoso era isso. Mas o esforço valeu a pena! Para comparar: Apenas três anos após a inauguração da Ponte Golden Gate, a Tacoma Narrows Bridge caiu devido às fortes forças do vento. Relatamos isso neste artigo: Ponte Millennium: Porquê que as pontes oscilam . A ponte de Charles Ellis continua estável até hoje.
Charles Alton Ellis: Tudo Questão de Forma
Mesmo o design final da Ponte Golden Gate é atribuído a Charles A. Ellis. Por exemplo, ele estipulou em seus cálculos a flecha dos cabos em cerca de 152 m. Este era um valor decisivo para a ponte. Por que isso era tão importante?
Se os cabos forem muito esticados, força excessiva age diretamente sobre eles. Isso poderia causar seu rompimento sob a carga em algum momento. E se os cabos estiverem muito frouxos? Então a ponte é flexível demais, se move muito e poderia ceder em algum momento. Charles Ellis otimizou esse valor, garantindo que o comprimento dos cabos estivesse exatamente certo.
Extensão do trabalho de Charles Ellis
Os engenheiros entre vocês certamente já estão imaginando. Calcular completamente uma ponte tão complicada – e à mão: Isso era um grande trabalho. Charles Ellis produziu mais de 10.000 páginas de cálculos, tudo apenas com papel, lápis e régua de cálculo.
Para conseguir isso, ele trabalhou dois anos sem parar. Dia e noite, sete dias por semana e frequentemente até a completa exaustão. Ele se tornou o cérebro técnico central de todo o projeto da ponte. Seus documentos foram a base para a construção da Ponte Golden Gate: uma realização extraordinariamente forte. Certamente foi adequadamente reconhecida. Ou não?
Charles Ellis: Demissão do Projeto
Ter uma cabeça técnica tão talentosa na equipe: Com certeza o engenheiro-chefe Strauss estava especialmente orgulhoso disso. Na verdade, poderia ser muito mais o contrário. Para Strauss, tudo demorava muito e, portanto, era muito caro. E isso, mesmo que Charles Ellis já estivesse trabalhando dia e noite. A extensão e complexidade, com que Ellis calculou, eram demais para seu chefe.
Os dois acabaram brigando e Ellis foi demitido em 1931, dois anos antes do início da construção. O motivo oficial: Strauss acusou-o de perda de tempo. E isso, apesar dos cálculos de Charles Ellis estarem já completos. É possível que o ciúme tenha desempenhado um papel aqui. Essa impressão foi acentuada, pois Strauss apagou o nome de Ellis de todos os registros.
O que aconteceu com os cálculos de Charles Ellis?
A ironia disso: Os engenheiros civis no local continuaram usando todos os documentos de Charles Ellis. No final, a ponte final correspondia essencialmente aos cálculos do professor de estática. Mais ainda, eles estavam em cada peça individual.
Por exemplo, Charles Ellis determinou a quantidade necessária de fios, que foi usada no local para girar os cabos. Os cabos eram da empresa Roebling, liderada por John A. Roebling, também uma pessoa interessante sobre a qual já falamos aqui: John A. Roebling: a trágica história por trás da Ponte de Brooklyn .
Mesmo para os diferentes estados de construção, Ellis havia calculado tudo anteriormente. Havia, por exemplo, os estados de carga durante a construção pela metade. Carregamentos assimétricos, que poderiam ter consequências catastróficas com a menor desvio.
Mesmo o comportamento da Ponte Golden Gate sob carga de tráfego baseava-se em seus modelos. Charles Ellis calculou a máxima deflexão sob carga total de tráfego em cerca de 3 m, o que não deveria prejudicar a estabilidade da ponte. Até hoje se mostra: Suas previsões são surpreendentemente precisas em relação ao comportamento real da Ponte Golden Gate.
Charles Alton Ellis: O Gênio Esquecido
Não só seu nome foi apagado de todos os registros do projeto. Ellis nem sequer foi convidado para a inauguração da Ponte Golden Gate em 1937. Também na placa comemorativa original seu nome não estava. Ninguém mais o mencionou em relação a isso.
Charles Ellis voltou para a universidade e mais tarde abriu um escritório de consultoria. Durante sua vida, nunca recebeu reconhecimento por suas realizações. Quando faleceu em 1949, foi mencionado no obituário que ele era o verdadeiro projetista da Ponte Golden Gate, mas oficialmente não era.
Demorou décadas para que algo se movesse. Em 2007, no 70º aniversário da inauguração, o Distrito da Ponte Golden Gate reconheceu oficialmente em um relatório que Ellis teve o papel principal no design. Desde então, sabe-se que Strauss atuou como gestor de projeto e motor político, enquanto Charles Ellis ocupava o lugar de engenheiro teórico central. Assim está desde 2012 em uma placa na torre sul da ponte.
Conclusão: Charles Alton Ellis e a Ponte Golden Gate
Strauss conseguiu minimizar a participação de muitos de seus importantes colegas, não apenas Ellis, no projeto Golden Gate. Ele se apresentou como cabeça única e criador da ponte. Mas muitos de vocês sabem: Com a visibilidade dos engenheiros em projetos de construção, isso já é sempre difícil.
Pois o público vê as torres, cabos maciços e a estrada, mas não os cálculos por trás disso. Talvez conheçam o nome do arquiteto, que é celebrado por seu trabalho. As pessoas por trás, que transformam projetos em construções realistas, geralmente permanecem invisíveis.
Existem construtores cuja participação em grandes projetos é mostrada abertamente, por exemplo: Lendário engenheiro Gustave Eiffel . Depois, existem os heróis silenciosos da indústria da construção, como por exemplo: Fritz Leonhardt: o engenheiro que fez as pontes flutuarem . E, claro, aqueles como Joseph Monier: quando um jardineiro inventou o betão armado , que moldaram nossa indústria da construção com suas invenções quase por acaso.
Charles Ellis foi definitivamente algo especial na história de importantes personalidades da engenharia. Ele não tinha um computador na época e ainda assim resolveu problemas não lineares complexos e alguns dos maiores desafios da construção de pontes da época. Tudo na teoria e no final deu certo.
A ponte Golden Gate permanece até hoje e se mostra em seu brilhante vermelho-laranja mesmo nas neblinas mais densas. Seja terremotos, tempestades ou marés altas: Até agora ela suportou tudo quase sem danos. E isso principalmente graças aos cálculos exatos de um homem: Charles Alton Ellis.
