Charles Ellis: Zapomniany Bohater Golden Gate
Czerwony gigant ze stali, rozciągający się ponad wejściem do zatoki San Francisco. Nazwa stojąca za tym niezrównanym osiągnięciem inżynieryjnym wydawała się długo znana. Jednak historycy dowiedli, że prawdziwym technicznym geniuszem stojącym za mostem Golden Gate był nikt inny jak Charles Ellis!
Przyjrzymy się bliżej historii tego inżyniera i zanurkujemy w świat pasji do statyki, rywalizacji, mistrzowskiej struktury oraz mgły zapomnienia nad zatoką San Francisco. Kim był Charles Ellis? I dlaczego most Golden Gate bez niego nigdy nie byłby możliwy? Bądźcie z nami!
Fanfary dla mostu Golden Gate – ale nie dla Charlesa Ellisa
W 1937 roku otwarto most Golden Gate. Arcydzieło inżynierii. Po ponad czterech latach budowy ogromny stalowy most w końcu stanął nad wejściem do zatoki San Francisco. Zorganizowano wystawne święto, aby uczcić mądre umysły stojące za mostem.
Fanfary, sława i burzliwe oklaski dla głównego inżyniera Josepha Straussa. Ale brakowało jednego ważnego człowieka: Charles Ellis. Jego imię było niemal nieznane przez dziesięciolecia później. Inżynier Charles Ellis nigdy nie stanął w świetle reflektorów. Nie został nawet zaproszony na otwarcie. A przecież bez Charlesa Ellisa most Golden Gate prawdopodobnie nigdy nie zostałby zbudowany.
Charles Ellis: Budowa niemożliwego mostu

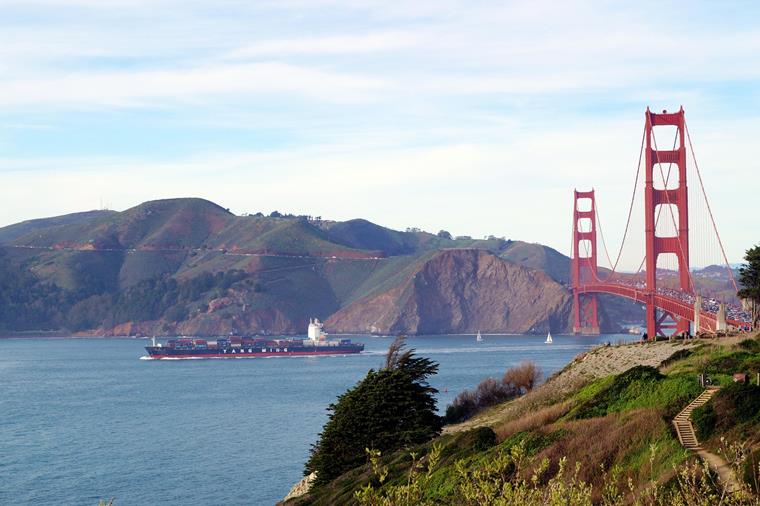

Na początku XX wieku rozbrzmiewało wezwanie do budowy niezwykłego mostu. Miał połączyć San Francisco i półwysep Marin: i stać się kluczowym węzłem dla handlu. Zarówno drogą wodną, jak i lądową. Przez długi czas uważano, że jego budowa była niemożliwa. Zbyt silne wiatry, zbyt wielki rozpiętość. W tamtym czasie prawie nie do pomyślenia.
Główny inżynier Joseph Strauss od 1921 roku przedstawiał swoje pierwsze projekty. Był to most hybrydowy, łączący cechy mostu wiszącego i kratownicy. Inżynierowie wśród was pewnie już kręcą głowami. To by się nie udało. W rzeczywistości Strauss miał niewielką wiedzę na temat ekstremalnie dużych rozpiętości.
Jego projekty były zbyt ciężkie, niewydajne i niezbyt dobrze wyglądały. Ale to nie powinno dziwić, bo rozpiętość ponad planowane 1280 m była większa niż wszystko, co do tej pory zbudowano. Na tym etapie odpowiedzialni zdecydowali się sprowadzić na pokład prawdziwego eksperta w takich sprawach: Charlesa Ellisa.
Rola Charlesa Ellisa w budowie mostu Golden Gate
Dlaczego Charles Ellis był tak ważny dla projektu? Po prostu, był najlepszy w swojej dziedzinie. Mało kto nadawał się do tej pracy lepiej niż on. Charles Ellis był profesorem mechaniki budowli na University of Illinois, a jego główne dziedziny obejmowały:
- Teoria elastyczności
- Obliczenia mostów wiszących
- Złożone modele obciążenia.
Dokładnie to, czego pilnie potrzebował projekt mostu Golden Gate. Jego zadaniem było przekształcenie pomysłów Josepha Straussa w przeliczeniową rzeczywistość. Musiał określić wszystkie ważne dane, od średnicy głównego kabla po wysokość wież i zachowanie konstrukcji pod wpływem sił wiatru.
Przełom dla Charlesa Ellisa: Teoria ugięcia
W tamtych czasach teoria ugięcia była już w obiegu od kilku dekad, ale jej praktyczne zastosowanie było stosunkowo nowe. Sama zasada jest prosta. Wcześniej mosty budowano z możliwie dużą sztywnością, by uniknąć ugięć. Mimo to, były liczne katastrofy, w których mosty wiszące zostały zniszczone.
Bardzo wymownym przykładem jest Broughton Suspension Bridge w Manchesterze, o którym krótko wspomnieliśmy w tym artykule: Most Milenijny: Dlaczego mosty się chwieją . Most zawalił się z powodu znanego problemu z własnymi drganiami. Starsze mosty były budowane z dużą sztywnością, aby zminimalizować ugięcie. Ale według teorii ugięcia było to niewłaściwe podejście.
Od 1888 roku teoria stopniowo się rozprzestrzeniała. Jej głównym punktem było uznanie, że pewna elastyczność konstrukcji jest bezpieczniejsza i bardziej ekonomiczna. Ugięcie pokładu mostu i deformacja odpowiadającego mu kabla nośnego działają razem.
Dzięki temu nagle można było używać lżejszych i smuklejszych konstrukcji nośnych. Sztywność kabla nośnego dodatkowo zwiększa nośność. Mosty wiszące pozostały stabilne mimo deformacji, na przykład pod wpływem drgań i sił wiatru.
Ellis wykorzystał tę teorię w swoich obliczeniach. Określił, jak mocno most mógł się elastycznie odkształcić pod obciążeniem ruchem bez ryzyka awarii konstrukcji. Dzięki niemu, w przeciwieństwie do projektów Straussa, most mógł mieć mniejszą masę, niższe koszty materiałów i pożądaną gigantyczną długość przęsła. Bez tych obliczeń most albo byłby zbyt drogi, albo nie zostałby zatwierdzony ze względów bezpieczeństwa.
Obliczenia Charlesa Ellisa dla mostu Golden Gate
Przejdźmy do sedna sprawy. Czym dokładnie zajmował się Charles Ellis przy moście Golden Gate? Krótka odpowiedź: wszystkim. Dla tych, którzy interesują się szczegółami, oto mały przegląd.

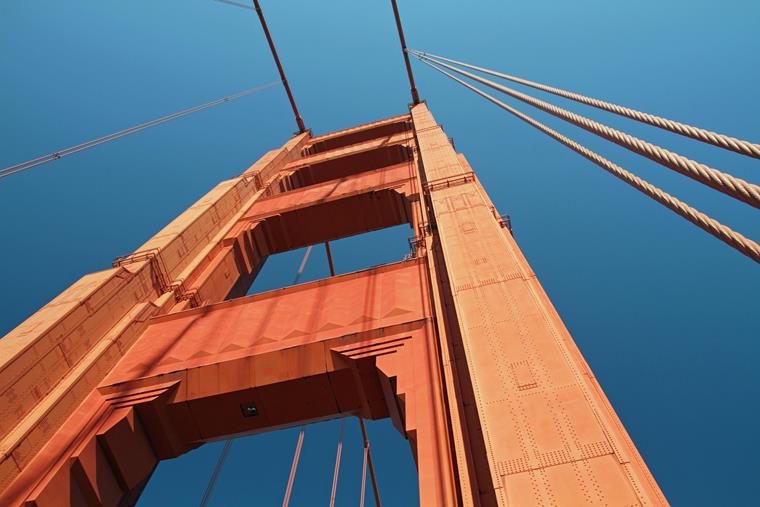

Charles Ellis określił niezbędną średnicę kabli nośnych wynoszącą około 92 cm, maksymalne siły naciągu wynoszące około 90 000 t na każdy kabel oraz całkowite obciążenie. Wieże również były pod jego matematyczną kontrolą. Z wysokością 227 m nad poziomem wody były one naprawdę wyjątkowe. Kluczowe były tutaj następujące punkty:
- Wymiary przekrojów
- Stabilność na wyboczenie
- Waga własna
- Siły w kablach
- Obciążenia wiatrem

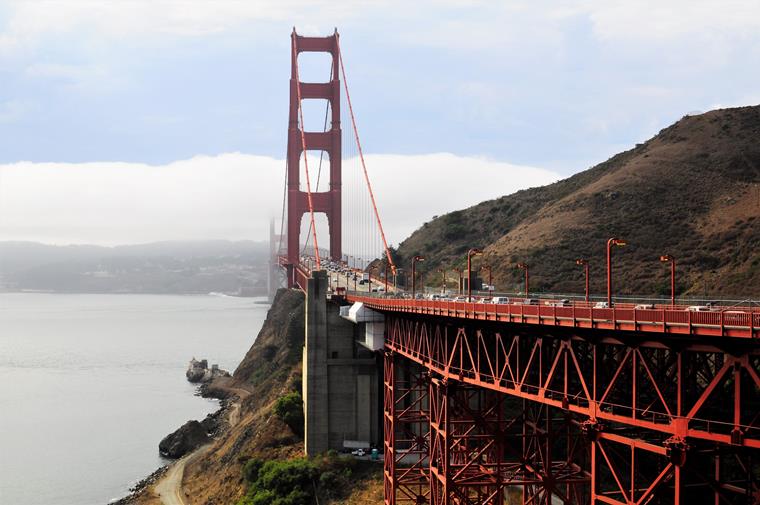

I skoro jesteśmy już przy obciążeniach: most Golden Gate ma główną kratownicę sztywności o wysokości około 7,6 m. Chociaż mała w porównaniu do mostu, jej rola jest kluczowa. Dosłownie. Ponieważ kratownica zapobiega groźnym drganiom.
Ellis obliczył jej sztywność, napięcia pod obciążeniem ruchem i zapewnił wystarczającą stabilność struktury wobec wiatru. Wiatr był jednym z największych zagrożeń dla całego projektu Golden Gate. Charles Ellis zdawał sobie z tego sprawę i poświęcił temu zagadnieniu wiele uwagi.

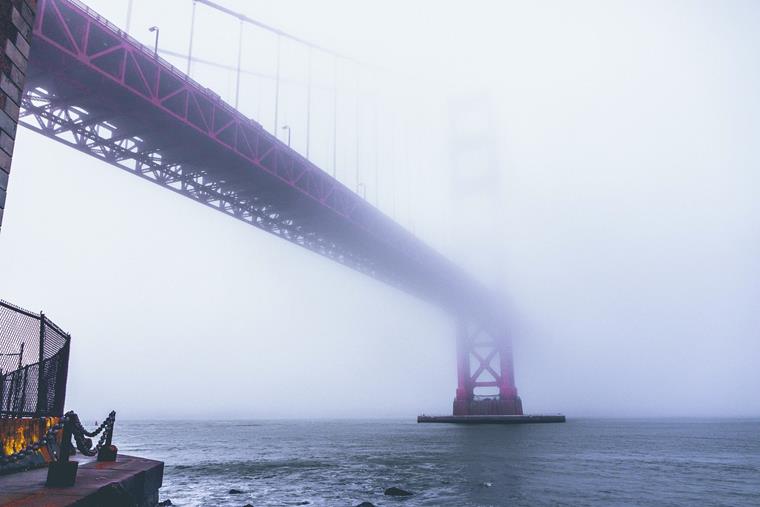

W końcu droga Golden Gate jest do dziś znana z silnych wiatrów i ciągle zmieniającej się pogody. Pamiętajcie: w tamtych czasach nie było testów w tunelach aerodynamicznych, nie było komputerów. Charles Ellis musiał modelować obciążenia wiatrem teoretycznie.
Niezależnie od bocznych obciążeń czy sił skręcających: obliczał wszystko za pomocą ołówka, papieru i suwaków logarytmicznych. Wielu z was zapewne zdaje sobie sprawę, jak czasochłonne to było. Ale było warto! Dla porównania: zaledwie trzy lata po otwarciu mostu Golden Gate z powodu silnych wiatrów zawalił się most Tacoma Narrows. O tym mówimy w tym artykule: Most Milenijny: Dlaczego mosty się chwieją . Most Charlesa Ellisa pozostaje natomiast stabilny do dziś.
Charles Alton Ellis: Wszystko to formalność
Nawet ostateczny projekt mostu Golden Gate zawdzięczamy Charlesowi A. Ellisowi. Na przykład na podstawie swoich obliczeń określił zwis kabli na około 152 m. Była to niezwykle ważna wartość dla mostu. Dlaczego to było tak istotne?
Jeśli kable są zbyt napięte, działają na nie zbyt duże siły. Mogą pod wpływem obciążenia w końcu pęknąć. A co, jeśli kable są zbyt luźne? Most jest wtedy zbyt elastyczny, zbytnio się porusza i może w końcu zawalić się. Charles Ellis optymalizował tę wartość, aby długość kabli była precyzyjnie odpowiednia.
Zakres prac Charlesa Ellisa
Inżynierowie wśród was pewnie się już domyślają. Obliczenie tak skomplikowanego mostu w całości - i to ręcznie: to było ogromne przedsięwzięcie. Charles Ellis wyprodukował ponad 10 000 stron obliczeń, wszystko tylko z użyciem papieru, ołówka i suwaka logarytmicznego.
Aby tego dokonać, pracował dwa lata bez przerwy. Dzień i noc, siedem dni w tygodniu, często aż do wyczerpania. Stał się centralnym technicznym mózgiem całego projektu mostu. Jego dokumenty były podstawą do budowy mostu Golden Gate: to była niesamowicie silna praca. Z pewnością została doceniona. Czyż nie?
Charles Ellis: Zwolnienie z projektu
Posiadanie tak zdolnego technicznie umysłu w zespole powinno być dla głównego inżyniera Straussa powodem do dumy. W rzeczywistości było zupełnie na odwrót. Dla Straussa wszystko trwało zbyt długo i było zbyt kosztowne. I to mimo że Charles Ellis już pracował dzień i noc. Zakres i złożoność, z jaką Ellis przeprowadzał obliczenia, były zbyt duże dla jego szefa.
Obaj pokłócili się i Ellis został zwolniony w 1931 roku, dwa lata przed rozpoczęciem budowy. Oficjalnym powodem było, że Strauss zarzucał mu tracenie czasu. A to mimo że obliczenia Charlesa Ellisa były już w pełni ukończone. Możliwe więc, że w grę wchodziła również zazdrość. Do tego doszło, że Strauss usunął nazwisko Ellisa z wszelkich rejestrów.
Jak potoczyły się losy obliczeń Charlesa Ellisa?
Ironia losu była taka, że inżynierowie budowlani na miejscu nadal korzystali ze wszystkich dokumentów Charlesa Ellisa. Ostatecznie gotowy most odpowiadał w znacznym stopniu obliczeniom profesora statyki. Co więcej, były one zawarte w każdym pojedynczym elemencie.
Na przykład Charles Ellis dokładnie określił wymaganą ilość drutów, które wykorzystano na miejscu do splatania kabli. Kable pochodziły od firmy Roebling , za którą stał John A. Roebling, również ciekawa osoba, o której wcześniej mówiliśmy: John A. Roebling: Tragiczna historia Brooklyn Bridge .
Idąc dalej, nawet dla różnych stanów budowy Ellis wszystko wcześniej obliczył. Chodziło np. o obciążenia w czasie, gdy most był w połowie ukończony. Asymetryczne obciążenia, które przy najmniejszych odchyleniach mogą mieć katastrofalne skutki.
Nawet zachowanie mostu Golden Gate pod obciążeniami ruchem opierało się na jego modelach. Charles Ellis obliczył maksymalne ugięcie pod pełnym obciążeniem ruchem na ok. 3 m, co nie miało zaszkodzić stabilności mostu. Do dziś jego prognozy bardzo dobrze pokrywają się z rzeczywistym zachowaniem mostu Golden Gate.
Charles Alton Ellis: Zapomniany Geniusz
Nie tylko jego imię zostało usunięte z wszystkich akt dotyczących projektu. Ellis nie został nawet zaproszony na otwarcie mostu Golden Gate w 1937 roku. Nawet na oryginalnej tablicy pamiątkowej jego nazwisko się nie znalazło. Nikt już nie wspominał o nim w tym kontekście.
Charles Ellis powrócił na uczelnię i później otworzył własne biuro doradztwa inżynieryjnego. Przez całe życie nigdy nie dostał uznania za swoje osiągnięcia. Gdy zmarł w 1949 roku, w nekrologu co prawda wspomniano, że był prawdziwym projektantem mostu Golden Gate, ale nie było to oficjalne.
Trwało to dekady, zanim coś się zmieniło. W 2007 roku, na 70. rocznicę otwarcia, Golden Gate Bridge District w raporcie oficjalnie przyznał, że Ellis miał główny wkład w projektowanie. Od tego czasu wiadomo, że Strauss działał jako kierownik projektu i motor polityczny, podczas gdy Charles Ellis zajmował miejsce centralnego teoretycznego inżyniera. Od 2012 roku widnieje to na tabliczce na południowej wieży mostu.
Podsumowanie: Charles Alton Ellis i most Golden Gate
Strauss zdołał wyciszyć współpracę wielu swoich ważnych kolegów, nie tylko Ellisa, przy projekcie mostu Golden Gate. Przedstawił siebie jako jedyną główną postać i twórcę mostu. Ale wielu z was na pewno wie, że widoczność inżynierów w projektach budowlanych zawsze jest trudna.
Ponieważ opinia publiczna widzi wieże, masywne kable i jezdnię, ale nie widzi obliczeń, które za nimi stoją. Może jeszcze znać nazwisko architekta, który jest chwalony za swoją pracę. Ale osoby, które przekształcają projekty w realistyczne konstrukcje, często pozostają niewidoczni.
Są konstruktorzy, których wkład w duże projekty jest wyraźnie pokazywany, na przykład: Inżynier-legenda Gustave Eiffel . Następnie są cisi bohaterowie branży budowlanej, jak na przykład: Fritz Leonhardt: Inżynier, który unosi beton . I oczywiście tacy jak Joseph Monier: Jak ogrodnik wynalazł żelbet , którzy swoją przypadkowymi odkryciami w dużej mierze wpłynęli na naszą branżę budowlaną.
Charles Ellis to bez wątpienia wyjątkowa postać w historii ważnych osobistości w budownictwie. Nie miał wówczas komputera, a mimo to rozwiązywał złożone problemy nieliniowe i stawiał czoła niektórym z największych wyzwań ówczesnego budownictwa mostowego. Wszystko to w teorii, a na końcu okazało się, że miał rację.

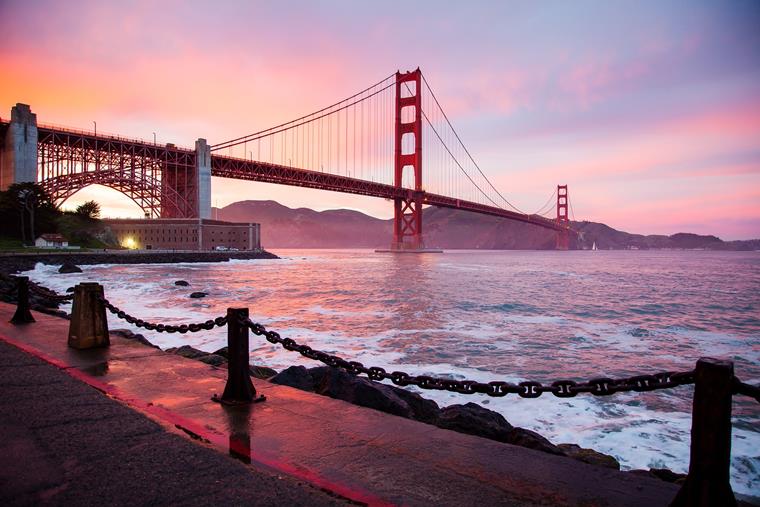

Most Golden Gate stoi do dziś, ukazując swoje świetliste czerwono-pomarańczowe barwy, nawet w najgęstszych mgłach. Czy to trzęsienia ziemi, burze czy przypływy sztormowe: do tej pory przetrwał prawie nienaruszony. A to głównie dzięki precyzyjnym obliczeniom jednego człowieka: Charlesa Altona Ellisa.
