Charles Ellis: Eroe dimenticato del Golden Gate
Un gigante rosso d'acciaio, che si estende con misure da record sopra l'ingresso della baia di San Francisco. Il nome dietro questa straordinaria opera di ingegneria sembrava essere noto da tempo. Ma gli storici hanno dimostrato: Il vero genio tecnico dietro il Golden Gate Bridge non era nient'altro che Charles Ellis!
Esaminiamo più da vicino la storia di questo ingegnere e ci immergiamo in un mondo fatto di passione per la statica, rivalità, un'opera magistrale e l'oblio sopra la baia di San Francisco. Chi era Charles Ellis? E perché il Golden Gate Bridge senza di lui non sarebbe mai stato possibile? Restate sintonizzati!
Applausi per il Golden Gate Bridge – ma non per Charles Ellis
Nel 1937 fu inaugurato il Golden Gate Bridge. Un capolavoro dell'ingegneria. Dopo oltre quattro anni di costruzione, il gigantesco ponte d'acciaio si ergeva finalmente sopra l'ingresso della baia di San Francisco. Con una festa sontuosa furono celebrati le menti intelligenti dietro il ponte.
Applausi, gloria e applausi fragorosi per l'ingegnere capo Joseph Strauss. Ma mancava un uomo importante: Charles Ellis. Il suo nome è perfino quasi sconosciuto ancora decenni dopo. L'ingegnere Charles Ellis non fu mai sotto i riflettori. Non venne nemmeno invitato all'inaugurazione. Eppure, senza Charles Ellis, il Golden Gate Bridge probabilmente non sarebbe mai stato costruito.
Charles Ellis: Costruzione di un ponte impossibile

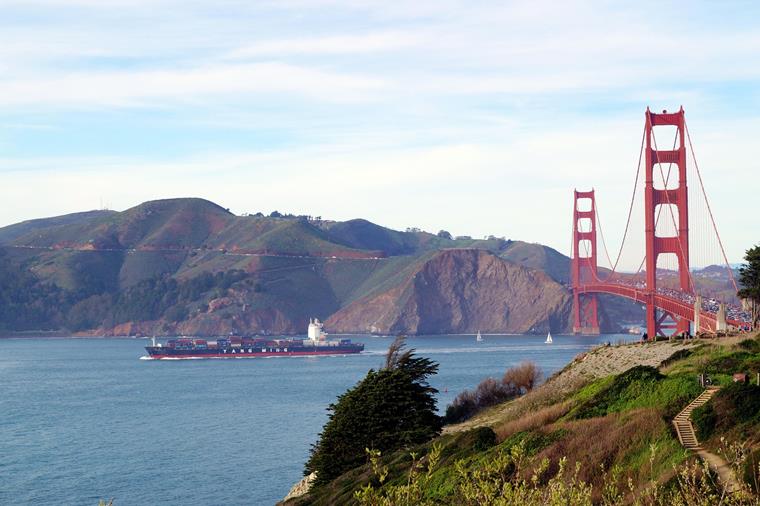

All'inizio del XX secolo si levò il grido per un ponte molto speciale. Doveva collegare San Francisco e la penisola di Marin: un punto nevralgico cruciale per il commercio. Sia per via acqua che per via terra. A lungo considerato impossibile da costruire. Troppo forti i venti, troppo grande la campata. Per l'epoca era quasi impensabile.
L'ingegnere capo Joseph Strauss presentò dal 1921 i suoi primi progetti. Un ponte ibrido di sospensione e travi reticolari. Gli ingegneri tra voi staranno sicuramente scuotendo la testa. Non avrebbe potuto funzionare. In effetti, Strauss aveva poca esperienza con campate estremamente grandi.
I suoi progetti erano troppo pesanti, troppo inefficienti e non particolarmente estetici. Tuttavia, questo è comprensibile, dato che una campata oltre i 1280 m pianificati era più grande di qualsiasi cosa costruita fino a quel momento. A questo punto, le autorità responsabili decisero di arruolare un vero esperto per questi casi: Charles Ellis.
Ruolo di Charles Ellis nella costruzione del Golden Gate Bridge
Perché Charles Ellis fu così importante per il progetto? Molto semplicemente, era il migliore nel suo campo. Ben pochi erano più adatti per questo lavoro di lui. Charles Ellis era professore di statica alla University of Illinois e i suoi principali campi di specializzazione erano:
- Teoria dell'elasticità
- Calcolo dei ponti sospesi
- Modelli di carico complessi.
Esattamente ciò di cui il progetto del Golden Gate Bridge aveva urgente bisogno. Il suo compito era trasformare le idee di Joseph Strauss in una realtà calcolabile. Doveva determinare tutti i dati importanti, dal diametro del cavo principale alle altezze delle torri fino al comportamento alla forza del vento.
Sfida per Charles Ellis: La teoria della deviazione
A quel tempo, la Deflection Theory, sebbene fosse in circolazione già da alcuni decenni, era ancora relativamente nuova per l'applicazione pratica. Il principio è semplice. In precedenza, i ponti venivano costruiti il più rigido possibile per evitare deflessioni. Tuttavia, si verificarono molti incidenti, in cui tali ponti sospesi furono distrutti.
Un esempio molto significativo fu il Broughton Suspension Bridge vicino a Manchester, di cui parliamo brevemente in questo articolo: Millennium Bridge: perché le torri oscillano . Crollò a causa del noto problema delle oscillazioni proprie. I ponti più antichi erano costruiti estremamente rigidi per minimizzare la deflessione. Ma secondo la teoria della deviazione, era proprio questo il modo sbagliato.
Dal 1888, la teoria si diffuse gradualmente. Punto centrale: una certa flessibilità nella costruzione è sicura ed economica. La deviazione della carreggiata del ponte e la deformazione del cavo portante associato lavorano insieme.
Ciò rese improvvisamente possibile utilizzare strutture portanti più leggere e snelle. La rigidità del cavo portante contribuisce inoltre alla capacità portante. Finalmente, i ponti sospesi rimanevano stabili anche sotto deformazioni, ad esempio da oscillazioni e forze del vento.
Ellis utilizzò questa teoria per i suoi calcoli. Determinò quanto il ponte potesse deformarsi elasticamente sotto il carico del traffico senza che la struttura cedesse. Ciò permise al ponte, a differenza dei progetti di Strauss, un peso ridotto, minori costi di materiali e la tanto attesa campata gigantesca. Senza questi calcoli, il ponte sarebbe stato o troppo costoso o non approvato per motivi di sicurezza.
Calcoli di Charles Ellis per il Golden Gate Bridge
Arriviamo al nocciolo della questione. Cosa ha calcolato esattamente Charles Ellis per il Golden Gate Bridge in modo dimostrabile? La breve risposta: tutto. Per chi è interessato a i dettagli, ecco una breve panoramica.

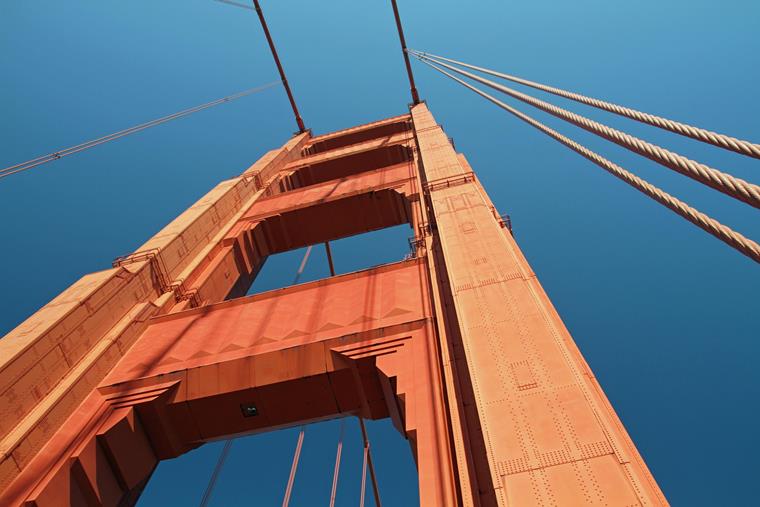

Charles Ellis determinò il necessario diametro dei cavi portanti di circa 92 cm, le forze di trazione massime di circa 90.000 t per cavo e il carico totale. Anche le torri erano sotto la sua supervisione computazionale. Con un'altezza di 227 m sopra il livello dell'acqua, erano già qualcosa di speciale. Qui contavano molti punti chiave:
- Dimensioni della sezione trasversale
- Stabilità al ribaltamento
- Peso proprio
- Forze dei cavi
- Carichi del vento
E già che parliamo di carichi: Il Golden Gate Bridge ha un trave irrigidente a traliccio di un'altezza di circa 7,6 m. Per quanto minuscolo possa sembrare rispetto al ponte, la sua funzione è fondamentale. Letteralmente. Infatti, questo trave ha il compito di impedire oscillazioni pericolose.
Ellis calcolò la sua rigidità, le tensioni sotto carico del traffico e si assicurò di una sufficiente stabilità al vento. Il vento era uno dei più grandi rischi dell'intero progetto Golden Gate. Charles Ellis lo sapeva e si dedicò quindi ampiamente al tema.

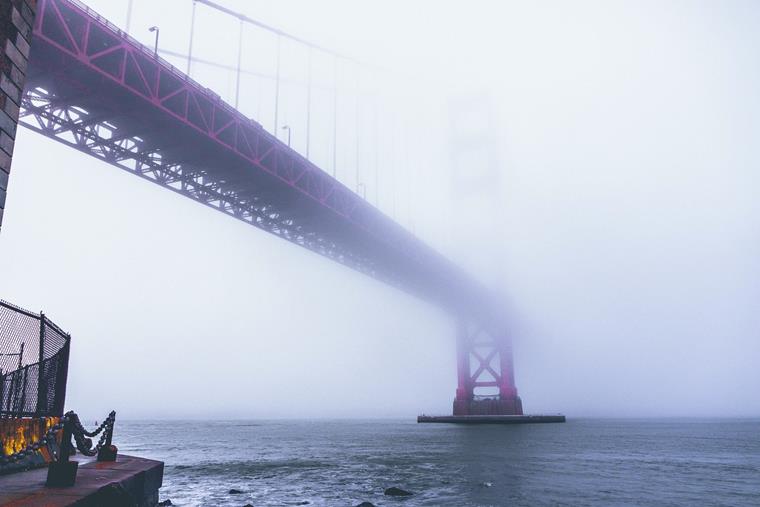

Dopotutto, la strada del Golden Gate è conosciuta ancora oggi per venti estremi e condizioni meteorologiche estreme in costante cambiamento. Ricordate: All'epoca non c'erano test in galleria del vento, nessun computer. Charles Ellis dovette modellare teoricamente tutti i carichi del vento.
Sia i carichi laterali che le forze torsionali: calcolò tutto con penna, carta e regoli calcolatori. Molti di voi immaginano quanto sia stato complesso un simile lavoro. Ma ne è valsa la pena! Per confronto: Solo tre anni dopo l'inaugurazione del Golden Gate Bridge, il Tacoma Narrows Bridge crollò a causa delle forti forze del vento. Ne parliamo in questo articolo: Millennium Bridge: perché le torri oscillano .Il ponte di Charles Ellis è invece rimasto stabile fino ad oggi.
Charles Alton Ellis: Tutto una questione di forma
Anche il design finale del Golden Gate Bridge è attribuito a Charles A. Ellis. Ad esempio, derivò dai suoi calcoli l'engonfiamento dei cavi di circa 152 m. Questo era un valore cruciale per il ponte. Perché era così importante?
Se i cavi sono troppo tesi, troppa forza viene esercitata direttamente su di essi. Di conseguenza, potrebbero alla fine rompersi sotto il carico. E cosa succede se i cavi sono troppo laschi? Quindi il ponte è troppo flessibile, si muove troppo e potrebbe alla fine cedere. Charles Ellis ottimizzò questo valore, così che la lunghezza dei cavi fosse esattamente corretta.
Entità del lavoro di Charles Ellis
Gli ingegneri tra di voi lo immaginano sicuramente già. Calcolare completamente un ponte complicato come questo - e farlo a mano: era un'enorme quantità di lavoro. Charles Ellis ha prodotto oltre 10.000 pagine di calcoli, tutto semplicemente con carta, matita e regoli calcolatori.
Per farcela, ha lavorato due anni senza pause, giorno e notte, sette giorni su sette e spesso fino allo sfinimento totale. È diventato il capo tecnico centrale dell'intero progetto del ponte. I suoi documenti erano la base per la costruzione del Golden Gate Bridge: un impresa straordinariamente forte. Certamente è stata debitamente riconosciuta. O no?
Charles Ellis: Licenziamento dal progetto
Avere una mente così tecnicamente dotata nel team: l'ingegnere capo Strauss ne sarà stato sicuramente orgoglioso. In realtà, la situazione non potrebbe essere stata più diversa. Per Strauss tutto durava troppo a lungo ed era quindi troppo costoso. E questo, nonostante Charles Ellis lavorasse già giorno e notte. L' entità e la complessità, con cui Ellis calcolò, erano troppo per il suo capo.
I due si scontrarono ed Ellis fu licenziato nel 1931, due anni prima dell'inizio dei lavori. Il motivo ufficiale: Strauss lo accusò di perdita di tempo. E questo, nonostante i calcoli di Charles Ellis fossero già completi. È possibile quindi che qui fosse soprattutto coinvolta la gelosia. Questa impressione si intensificò, poiché Strauss cancellò il nome di Ellis da tutti i registri.
Com'è andata avanti con i calcoli di Charles Ellis?
L'ironia è che gli ingegneri civili sul posto utilizzarono tutti i documenti di Charles Ellis. Alla fine, il ponte finito corrispondeva nella sostanza ai calcoli del professore di statica. Anzi, erano in ogni singolo componente.
Ad esempio, Charles Ellis aveva determinato la quantità di filo necessaria, poi utilizzata in loco per filare i cavi. I cavi, tra l'altro, provenivano dalla azienda Roebling, dietro la quale c'era John A. Roebling, anche lui una persona interessante, di cui abbiamo già parlato qui: John A. Roebling: La tragica storia dell'imprenditore dietro il Ponte di Brooklyn .
Anche per i diversi stati di costruzione Ellis aveva calcolato tutto in anticipo. Ad esempio, gli stati di carico mentre il ponte era a metà della costruzione. Carichi asimmetrici che, alla minima deviazione, avrebbe potuto portare a conseguenze catastrofiche.
Anche il comportamento del Golden Gate Bridge sotto carico del traffico si basava sui suoi modelli. Charles Ellis calcolò la deflessione massima sotto carico del traffico completo di circa 3 m, ciò non doveva compromettere la stabilità del ponte. Fino ad oggi si può vedere: le sue previsioni corrispondono sorprendentemente bene al comportamento reale del Golden Gate Bridge.
Charles Alton Ellis: Il genio dimenticato
Non solo il suo nome fu cancellato da tutti i documenti del progetto. Ellis non fu nemmeno invitato alla cerimonia di inaugurazione del Golden Gate Bridge nel 1937. Anche sulla placca commemorativa originale il suo nome non appariva. Nessuno lo menzionava più in quel contesto.
Charles Ellis tornò all'università e aprì successivamente un proprio studio di consulenza. Durante la sua vita non ricevette mai riconoscimento per le sue realizzazioni. Quando morì nel 1949, nel necrologio si menzionò che era il vero progettista del Golden Gate Bridge, ma ufficialmente non lo era.
Ci vollero decenni prima che qualcosa si muovesse. Nel 2007, al 70º anniversario dell'inaugurazione, il Golden Gate Bridge District ammise ufficialmente in un rapporto che Ellis aveva avuto la parte principale nella progettazione. Da allora è noto che Strauss ha funzionato da project manager e motore politico, mentre Charles Ellis occupava il posto del principale ingegnere teorico. Dal 2012 è anche dichiarato su una placca alla torre sud del ponte.
Conclusione: Charles Alton Ellis e il Golden Gate Bridge
Strauss era riuscito a sminuire la collaborazione di molti suoi importanti colleghi, non solo Ellis, al progetto del Golden Gate. Riuscì a presentarsi come l'unico capo e creatore del ponte. Ma molti di voi sanno certamente: La visibilità degli ingegneri nei progetti di costruzione è sempre un problema.
Dopotutto, il pubblico vede torri, cavi massicci e la strada, ma non i calcoli dietro di essi. Forse conoscono ancora il nome dell'architetto, che viene celebrato per il suo lavoro. Le persone dietro, che trasformano progetti in costruzioni realistiche, rimangono per lo più invisibili.
Ci sono costruttori, la cui partecipazione a grandi progetti viene mostrata in modo piuttosto aperto, ad esempio: La leggenda dell'ingegneria - Gustave Eiffel . Poi ci sono gli eroi silenziosi dell'industria delle costruzioni, come ad esempio: Fritz Leonhardt: Un ingegnere fa galleggiare il calcestruzzo . E naturalmente anche quelli come Joseph Monier: quando un giardiniere ha inventato il calcestruzzo armato , che hanno plasmato significativamente la nostra industria delle costruzioni con le loro invenzioni piuttosto per caso.
Charles Ellis era sicuramente qualcosa di speciale nella storia delle importanti personalità dell'ingegneria civile. A quel tempo non possedeva un computer e risolse comunque problemi complessi e non lineari, oltre ad alcune delle più grandi sfide dell'ingegneria dei ponti di allora. Tutto in teoria e, alla fine, funzionò.
Il Golden Gate Bridge rimane in piedi oggi e si mostra nel suo rosso-arancione brillante, anche nei campi di nebbia più densi. Che si tratti di terremoti, tempeste o mareggiate, finora ha superato tutto quasi senza danni. E questo soprattutto grazie ai calcoli esatti di un uomo: Charles Alton Ellis.
