Charles Ellis: Vergessener Held des Golden Gate
Ein roter Gigant aus Stahl, der sich mit Rekordmaßen über den Eingang zur Bucht von San Francisco spannt. Der Name hinter dieser unvergleichlichen Ingenieursleistung schien lange bekannt. Aber Historiker belegten: Das wahre technische Genie hinter der Golden Gate Bridge war niemand anderes als Charles Ellis!
Wir sehen uns die Geschichte dieses Ingenieurs genauer an und tauchen ein in eine Welt aus Leidenschaft für Statik, Rivalitäten, ein meisterhaftes Bauwerk und den Nebel des Vergessens über der Bucht von San Francisco. Wer war Charles Ellis? Und warum wäre die Golden Gate Bridge ohne ihn nie möglich gewesen? Bleibt dran!
Jubel für die Golden Gate Bridge – aber nicht für Charles Ellis
Im Jahr 1937 wurde die Golden Gate Bridge eröffnet. Ein Meisterwerk der Ingenieurskunst. Nach über vier Jahren Bauzeit ragte die gigantische Stahlbrücke endlich über den Eingang zur Bucht von San Francisco. Mit einem ausufernden Fest wurden die klugen Köpfe hinter der Brücke gefeiert.
Jubel, Ruhm und tosender Applaus für Chefingenieur Joseph Strauss. Doch ein wichtiger Mann fehlte: Charles Ellis. Sein Name ist noch Jahrzehnte später nahezu unbekannt. Der Ingenieur Charles Ellis stand nie im Rampenlicht. Er wurde zur Eröffnung nicht einmal eingeladen. Dabei hätte die Golden Gate Bridge ohne Charles Ellis vermutlich nie gebaut werden können.
Charles Ellis: Bau einer unmöglichen Brücke

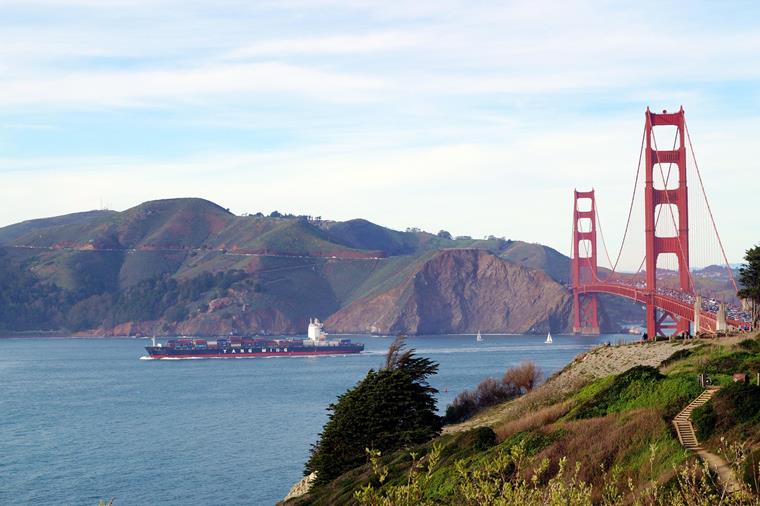

Im frühen 20. Jahrhundert wurde der Ruf nach einer ganz besonderen Brücke laut. Sie sollte San Francisco und die Halbinsel Marin miteinander verbinden: ein entscheidender Knotenpunkt für den Handel. Sowohl zu Wasser als auch auf dem Land. Lange galt sie als unmöglich zu bauen. Zu stark seien die Winde, zu groß sei die Spannweite. Für die damalige Zeit fast undenkbar.
Der Chefingenieur Joseph Strauss präsentierte ab 1921 seine ersten Entwürfe. Eine Hybridbrücke aus Hängebrücke und Fachwerkträgern. Die Ingenieure unter euch schütteln bestimmt schon den Kopf. Das hätte nichts werden können. Tatsächlich hatte Strauss wenig Erfahrung mit extrem großen Spannweiten.
Seine Entwürfe waren zu schwer, zu ineffizient und sahen auch nicht besonders gut aus. Das ist allerdings kaum verwunderlich, denn eine Spannweite über die geplanten 1280 m war größer als alles, was bis dato je gebaut worden war. An diesem Punkt entschieden sich die Verantwortlichen, einen echten Experten für solche Fälle ins Boot zu holen: Charles Ellis.
Rolle von Charles Ellis beim Bau der Golden Gate Bridge
Warum war Charles Ellis für das Projekt so wichtig? Ganz einfach, er war der Beste auf seinem Gebiet. Kaum jemand eignete sich besser für diesen Job als er. Charles Ellis war Professor für Baustatik an der University of Illinois und seine Hauptfachbereiche waren:
- Elastizitätstheorie
- Hängebrückenberechnung
- komplexe Lastmodelle.
Also genau das, was das Projekt Golden Gate Bridge dringend brauchte. Seine Aufgabe war es, die Ideen von Joseph Strauss in eine berechenbare Realität zu übertragen. Er musste alle wichtigen Daten bestimmen, vom Hauptkabeldurchmesser über Turmhöhen bis zum Windkraftverhalten.
Durchbruch für Charles Ellis: Die Deflection Theory
Zu dieser Zeit war die Deflection Theory zwar schon seit einigen Jahrzehnten im Umlauf, für die praktische Anwendung jedoch relativ neu. Das Prinzip ist einfach. Zuvor wurden Brücken möglichst mit hoher Steifigkeit gebaut, um Durchbiegung zu verhindern. Trotzdem gab es viele Unglücke, bei denen solche Hängebrücken zerstört wurden.
Ein sehr prägendes Beispiel dafür war die Broughton Suspension Bridge bei Manchester, über die wir in diesem Beitrag kurz berichten: Millennium Bridge: Warum Brücken schwanken . Sie stürzte durch das altbekannte Problem mit Eigenschwingungen ein. Ältere Brücken wurden extrem steif gebaut, um Durchbiegung zu minimieren. Doch genau das war der Deflection Theory nach der falsche Weg.
Seit 1888 verbreitete sich die Theorie nach und nach weiter. Kernpunkt: Eine gewisse Flexibilität in der Konstruktion ist sicher und wirtschaftlicher. Die Durchbiegung des Brückendecks und die Verformung des zugehörigen Tragkabels wirken zusammen.
Dadurch war es plötzlich möglich, leichtere und schlankere Tragkonstruktionen zu verwenden. Die Steifigkeit des Tragkabels trägt zusätzlich zur Tragfähigkeit bei. Endlich blieben Hängebrücken auch unter Verformungen, beispielsweise durch Schwingungen und Windkräfte, stabil.
Ellis nutzte diese Theorie für seine Berechnungen. Er bestimmte, wie stark sich die Brücke unter der Verkehrslast elastisch verformen durfte, ohne dass die Struktur versagen würde. Damit ermöglichte er der Brücke, im Gegensatz zu den Entwürfen von Strauss, ein geringeres Gewicht, weniger Materialkosten und die ersehnte gigantische Spannweite. Ohne diese Berechnungen wäre die Brücke entweder zu teuer gewesen oder aus Sicherheitsgründen nicht genehmigt worden.
Berechnungen von Charles Ellis zur Golden Gate Bridge
Kommen wir zum Kern des Ganzen. Was genau hat Charles Ellis an der Golden Gate Bridge nachweislich berechnet? Die kurze Antwort: alles. Für jeden, der sich etwas mehr für die Details interessiert, hier ein kleiner Überblick.

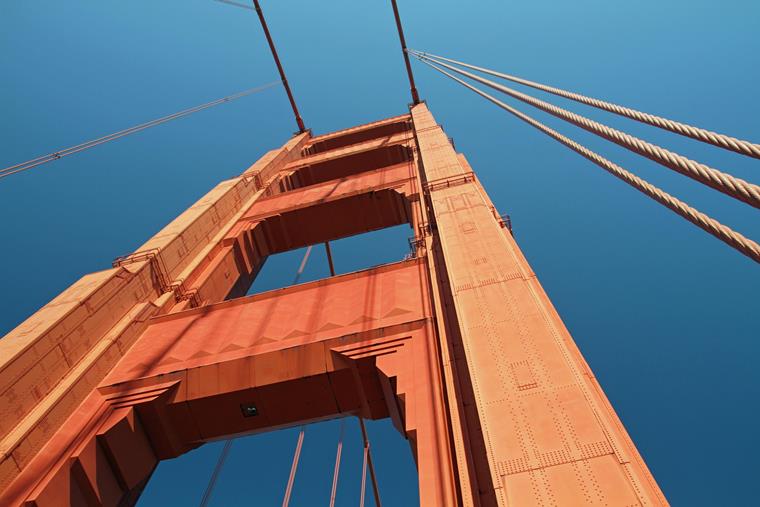

Charles Ellis bestimmte den notwendigen Durchmesser der Tragkabel von ca. 92 cm, die maximalen Zugkräfte von etwa 90.000 t pro Kabel sowie die Gesamtbelastung. Auch die Türme standen unter seiner rechnerischen Aufsicht. Mit einer Höhe von 227 m über dem Wasserspiegel waren diese schon etwas Besonderes. Hier kam es auf viele Eckpunkte an:
- Querschnittsdimensionen
- Knickstabilität
- Eigengewicht
- Kabelkräfte
- Windlasten

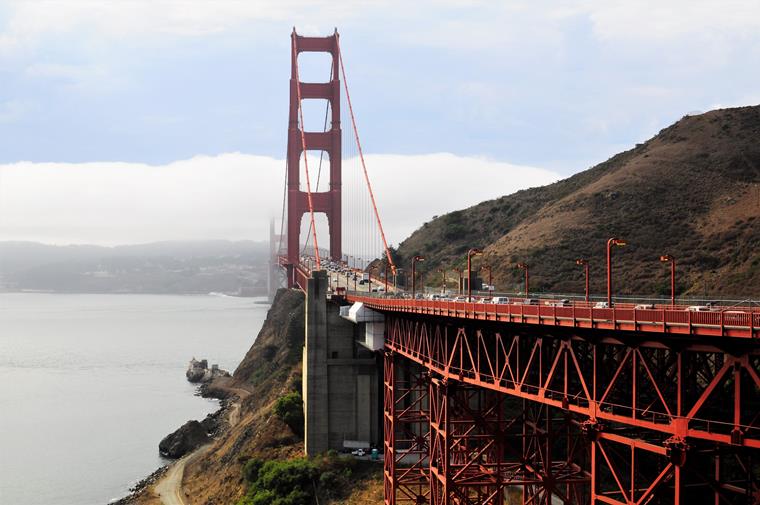

Und wo wir gerade bei Lasten sind: Die Golden Gate Bridge hat einen Fachwerk-Versteifungsträger mit einer Höhe von ca. 7,6 m. So winzig er auch im Vergleich zur Brücke scheinen mag, so tragend ist seine Rolle. Wortwörtlich. Denn dieser Träger hat die Aufgabe, gefährliche Schwingungen zu verhindern.
Ellis berechnete seine Steifigkeit, die Spannungen unter Verkehrslast und achtete auf eine ausreichende Windstabilität. Denn Wind war eines der größten Risiken des gesamten Golden-Gate-Projekts. Charles Ellis wusste das und widmete sich dem Thema daher ausführlich.

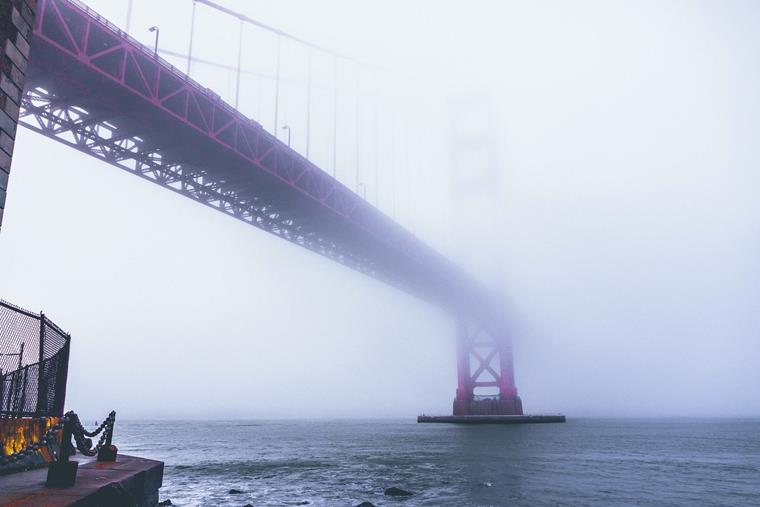

Schließlich ist die Golden Gate Straße bis heute bekannt für extreme Winde und ständig wechselndes Extremwetter. Bedenkt dabei: Damals gab es keine Windkanaltests, keine Computer. Charles Ellis musste jegliche Windlasten theoretisch modellieren.
Ob seitliche Belastungen oder Torsionskräfte: Er berechnete alles mit Stift, Papier und Rechenschieber. Viele von euch ahnen sicher, wie aufwändig so etwas war. Aber der Aufwand lohnte sich! Zum Vergleich: Nur drei Jahre nach Eröffnung der Golden Gate Bridge stürzte die Tacoma Narrows Bridge durch die starken Windkräfte ein. Darüber berichten wir in diesem Beitrag: Millennium Bridge: Warum Brücken schwanken .Charles Ellis’ Brücke ist dagegen bis heute stabil geblieben.
Charles Alton Ellis: Alles Formsache
Auch das endgültige Design der Golden Gate Bridge geht auf Charles A. Ellis zurück. Beispielsweise gab er aus seinen Berechnungen den Durchhang der Kabel mit etwa 152 m vor. Das war ein ganz entscheidender Wert für die Brücke. Warum das so wichtig war?
Sind die Kabel zu straff, wirkt zu viel Kraft direkt auf sie ein. Dadurch könnten sie unter der Last irgendwann reißen. Und was, wenn die Kabel zu locker sind? Dann ist die Brücke zu flexibel, bewegt sich zu viel und könnte irgendwann nachgeben. Charles Ellis optimierte diesen Wert, sodass die Länge der Kabel exakt stimmte.
Umfang der Arbeit von Charles Ellis
Die Ingenieure unter euch ahnen es sicher schon. Eine so komplizierte Brücke vollständig zu berechnen – und das von Hand: Das war eine ganze Menge. Charles Ellis produzierte über 10.000 Seiten Berechnungen, alles lediglich mit Papier, Bleistift und Rechenschieber.
Um das zu schaffen, arbeitete er zwei Jahre ohne Pause. Tag und Nacht, sieben Tage die Woche und oft bis zur völligen Erschöpfung. Er wurde zum zentralen technischen Kopf des gesamten Brückenprojekts. Seine Dokumente waren die Grundlage zum Bau der Golden Gate Bridge: eine unfassbar starke Leistung. Die wurde sicher auch entsprechend gewürdigt. Oder?
Charles Ellis: Entlassung aus dem Projekt
Einen so technisch begabten Kopf im Team zu haben: Da war Chefingenieur Strauss doch sicher besonders stolz drauf. Tatsächlich könnte es gegenteiliger kaum sein. Für Strauss dauerte alles zu lange und war dadurch zu teuer. Und das, obwohl Charles Ellis schon Tag und Nacht arbeitete. Der Umfang und die Komplexität, mit denen Ellis berechnete, waren seinem Chef zu viel.
Die beiden zerstritten sich und Ellis wurde 1931 entlassen, zwei Jahre vor Baubeginn. Der offizielle Grund: Strauss warf ihm Zeitverschwendung vor. Und das, obwohl die Berechnungen von Charles Ellis bereits vollständig waren. Möglich also, dass hier vor allem Neid mit im Spiel war. Dieser Eindruck verschärfte sich noch, denn Strauss löschte Ellis’ Namen aus allen Registern.
Wie ging es mit Charles Ellis Berechnungen weiter?
Die Ironie daran: Die Bauingenieure vor Ort nutzten weiterhin alle Dokumente von Charles Ellis. Letztendlich entsprach die endgültige Brücke im Wesentlichen den Berechnungen des Statik-Professors. Mehr noch, sie steckten in jedem einzelnen Bauteil.
Beispielsweise hatte Charles Ellis die erforderliche Drahtmenge bestimmt, die dann vor Ort genutzt wurde, um die Kabel zu spinnen. Die Kabel stammten übrigens von der Firma Roebling, hinter der John A. Roebling stand, auch eine interessante Person, über die wir hier bereits gesprochen haben: John A. Roebling: Die tragische Geschichte hinter der Brooklyn Bridge .
Auch für die unterschiedlichen Bauzustände hatte Ellis alles im Vorfeld berechnet. Da wären zum Beispiel die Belastungszustände, während die Brücke zur Hälfte fertig war. Asymmetrische Belastungen, die bei geringsten Abweichungen katastrophale Folgen mit sich ziehen könnten.
Sogar das Verhalten der Golden Gate Bridge unter Verkehrslast basierte auf seinen Modellen. Charles Ellis berechnete die maximale Durchbiegung unter voller Verkehrslast mit ca. 3 m, was der Stabilität der Brücke nicht schaden sollte. Bis heute zeigt sich: Seine Prognosen stimmen erstaunlich gut mit dem realen Verhalten der Golden Gate Bridge überein.
Charles Alton Ellis: Das vergessene Genie
Nicht nur sein Name wurde aus allen Akten zum Projekt gelöscht. Ellis wurde nicht einmal zur Eröffnung der Golden Gate Bridge 1937 eingeladen. Auch auf der originalen Gedenkplakette fand man seinen Namen nicht. Niemand erwähnte ihn mehr in diesem Zusammenhang.
Charles Ellis kehrte an die Universität zurück und eröffnete später ein eigenes Beratungsbüro. Zeit seines Lebens erhielt er nie Anerkennung für seine Leistungen. Als er 1949 verstarb, wurde in seinem Nachruf zwar erwähnt, dass er der wahre Designer der Golden Gate Bridge war, doch offiziell war das nicht.
Es dauerte Jahrzehnte, bis sich etwas bewegte. Im Jahr 2007, zum 70. Jahrestag der Eröffnung, räumte der Golden Gate Bridge District in einem Bericht offiziell ein, dass Ellis den Hauptanteil am Design hatte. Seitdem ist bekannt, dass Strauss als Projektleiter und politischer Motor fungiert hatte, während Charles Ellis den Platz des zentralen theoretischen Ingenieurs einnahm. So steht es seit 2012 auch auf einer Plakette am Südturm der Brücke.
Fazit: Charles Alton Ellis und die Golden Gate Bridge
Strauss hatte es geschafft, die Mitarbeit vieler seiner wichtigen Kollegen, nicht nur Ellis, am Projekt Golden Gate herunterzuspielen. Er inszenierte sich als alleiniger Kopf und Schöpfer der Brücke. Aber viele von euch wissen sicher: Mit der Sichtbarkeit von Ingenieuren bei Bauprojekten ist es ohnehin immer schwierig.
Denn die Öffentlichkeit sieht zwar Türme, massive Kabel und die Fahrbahn, aber nicht die Berechnungen, die dahinterstehen. Vielleicht kennt man noch den Namen des Architekten, der für seine Arbeit gefeiert wird. Die Menschen dahinter, die Entwürfe in realistische Konstruktionen umwandeln, bleiben meist unsichtbar.
Es gibt Konstrukteure, deren Beteiligung an Großprojekten ganz offen gezeigt wird, beispielsweise: Ingenieur-Legende Gustave Eiffel . Dann sind da die eher stillen Helden der Baubranche, wie zum Beispiel: Fritz Leonhardt: Ein Ingenieur bringt Beton zum Schweben . Und natürlich solche wie Joseph Monier: Als ein Gärtner den Stahlbeton erfand , die unsere Baubranche mit ihren Erfindungen eher durch Zufall maßgeblich geprägt haben.
Charles Ellis war definitiv etwas Besonderes in der Historie wichtiger Persönlichkeiten des Bauwesens. Er besaß damals keinen Computer und löste dennoch komplexe nichtlineare Probleme sowie einige der wohl größten Herausforderungen des damaligen Brückenbaus. Alles in der Theorie und am Ende hat es gepasst.

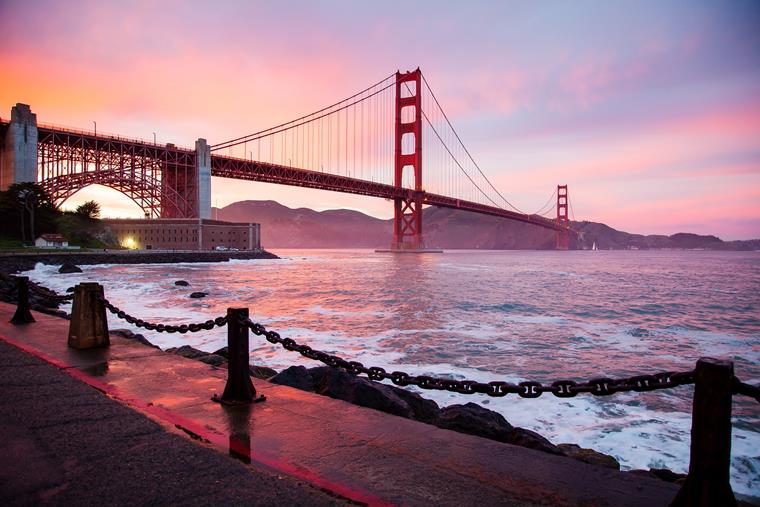

Die Golden Gate Bridge steht bis heute und zeigt sich in ihrem leuchtenden Rot-Orange selbst in dichtesten Nebelfeldern. Ob Erdbeben, Stürme oder Sturmfluten: Bis jetzt hat sie alles nahezu unbeschadet überstanden. Und das vor allem dank den exakten Berechnungen eines Mannes: Charles Alton Ellis.
