Charles Ellis : Héros oublié du Golden Gate
Un géant rouge en acier qui s'étend avec des dimensions record à l'entrée de la baie de San Francisco. Le nom derrière cette prouesse d'ingénierie semblait longtemps connu. Mais les historiens ont prouvé : Le véritable génie technique derrière le Golden Gate Bridge n'était autre que Charles Ellis !
Nous examinons en détail l'histoire de cet ingénieur et plongeons dans un monde de passion pour la statique, de rivalités, une œuvre magistrale et le brouillard de l'oubli sur la baie de San Francisco. Qui était Charles Ellis ? Et pourquoi le Golden Gate Bridge n'aurait-il jamais pu être possible sans lui ? Restez à l'écoute !
Acclamation pour le Golden Gate Bridge – mais pas pour Charles Ellis
En 1937, le Golden Gate Bridge fut inauguré. Un chef-d'œuvre d'ingénierie. Après plus de quatre ans de construction, l'immense pont en acier s'étendait enfin à l'entrée de la baie de San Francisco. Avec une célébration débordante, les esprits brillants derrière le pont ont été célébrés.
Acclamation, gloire et applaudissements tonitruants pour le chef ingénieur Joseph Strauss. Pourtant, un homme important manquait : Charles Ellis. Son nom est encore presque inconnu des décennies plus tard. L'ingénieur Charles Ellis n'a jamais été sous les feux de la rampe. Il n'a même pas été invité à l'inauguration. Pour autant, le Golden Gate Bridge n'aurait probablement jamais été construit sans Charles Ellis.
Charles Ellis : Construction d'un pont impossible

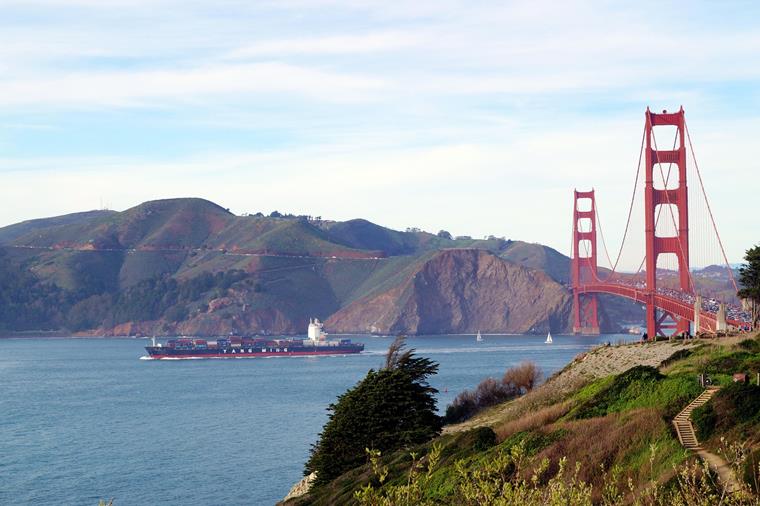

Au début du 20e siècle, l'appel à un pont très particulier s’est fait entendre. Celui-ci devait relier San Francisco à la péninsule de Marin : un nœud crucial pour le commerce. Tant par voie maritime que terrestre. Longtemps considéré comme impossible à construire. Les vents seraient trop forts, la portée trop grande. Pour l'époque presque impensable.
Le chef ingénieur Joseph Strauss a présenté dès 1921 ses premiers dessins. Un pont hybride de type suspendu à ossature en treillis. Les ingénieurs parmi vous secouent sûrement déjà la tête. Ça n’aurait jamais pu marcher. En fait, Strauss avait peu d'expérience avec les très grandes portées.
Ses plans étaient trop lourds, trop inefficaces et n’avaient pas fière allure. Mais cela n’est guère surprenant, car une portée de plus de 1280 m était à l'époque plus grande que tout ce qui avait jamais été construit. À ce stade, les responsables ont décidé d'embarquer un véritable expert pour de tels cas : Charles Ellis.
Rôle de Charles Ellis dans la construction du Golden Gate Bridge
Pourquoi Charles Ellis était-il si important pour le projet ? Tout simplement, il était le meilleur dans son domaine. Rarement un candidat aurait pu mieux convenir à ce poste que lui. Charles Ellis était professeur de statique des constructions à l'Université de l'Illinois et ses principaux domaines d’expertise incluaient :
- Théorie de l'élasticité
- Calcul des ponts suspendus
- Modèles de charge complexes.
Tout ce dont le projet Golden Gate Bridge avait urgemment besoin. Sa tâche était de transformer les idées de Joseph Strauss en une réalité calculable. Il devait déterminer toutes les données importantes, du diamètre principal des câbles à la hauteur des tours en passant par le comportement au vent.
Avancée majeure pour Charles Ellis : La théorie de la déviation
À cette époque, la théorie de la déviation était déjà en circulation depuis plusieurs décennies, mais son application pratique restait relativement nouvelle. Le principe est simple. Auparavant, les ponts étaient conçus avec une rigidité maximale pour empêcher la déviation. Néanmoins, de nombreux accidents survenaient où ces ponts suspendus étaient détruits.
Un exemple très marquant est le Broughton Suspension Bridge près de Manchester, dont nous parlons brièvement dans cet article : Pont du Millénaire : pourquoi les ponts oscillent-ils ? . Il s'est effondré à cause du problème bien connu des résonances naturelles. Les anciens ponts étaient construits extrêmement rigides pour minimiser la déviation. Selon la théorie de la déviation, c'était justement la mauvaise voie.
Depuis 1888, la théorie s’est progressivement répandue. Point central : Une certaine flexibilité dans la construction est sûre et plus économique. La déviation du tablier du pont et la déformation du câble porteur associé fonctionnent ensemble.
Cela a soudain rendu possible l'utilisation de structures porteuses plus légères et plus élancées. La rigidité du câble porteur contribue en outre à la capacité portante. Enfin, les ponts suspendus restaient stables même sous déformations, par exemple dues aux vibrations et forces du vent.
Ellis a utilisé cette théorie pour ses calculs. Il a déterminé à quel point le pont pouvait se déformer élastiquement sous la charge de circulation sans que la structure ne s'effondre. Cela a permis au pont de présenter un poids réduit, moins de coûts matériels et la portée gigantesque escomptée, contrairement aux dessins de Strauss. Sans ces calculs, le pont aurait été soit trop coûteux, soit non approuvé pour des raisons de sécurité.
Calculs de Charles Ellis pour le Golden Gate Bridge
Venons-en au cœur du sujet. Qu’a-t-il calculé exactement pour le Golden Gate Bridge ? La réponse courte : tout. Pour ceux d'entre vous qui s'intéressent aux détails, voici un bref aperçu.

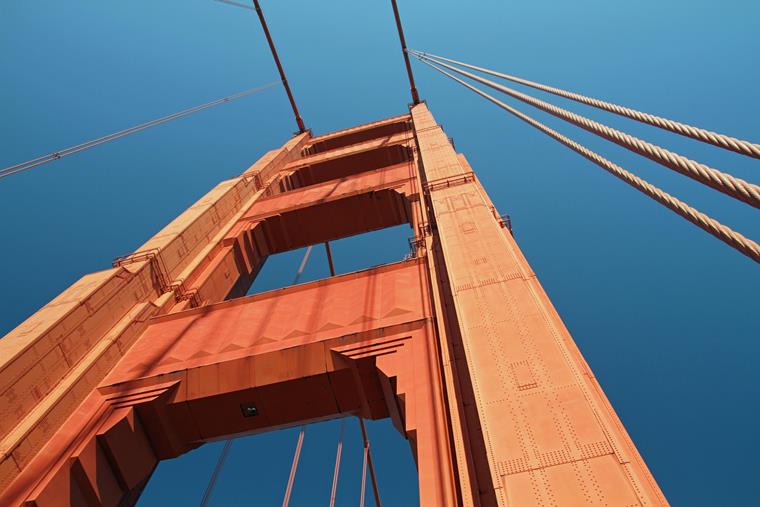

Charles Ellis a déterminé le diamètre des câbles porteurs nécessaire d’environ 92 cm, les forces de traction maximales d’environ 90 000 t par câble ainsi que la charge totale. Les tours étaient également sous sa supervision de calcul. Avec une hauteur de 227 m au-dessus du niveau de l'eau, celles-ci étaient déjà quelque chose de particulier. De nombreux points étaient cruciaux ici :
- Dimensions de section transversale
- Stabilité au flambement
- Poids propre
- Forces exercées par les câbles
- Charges de vent

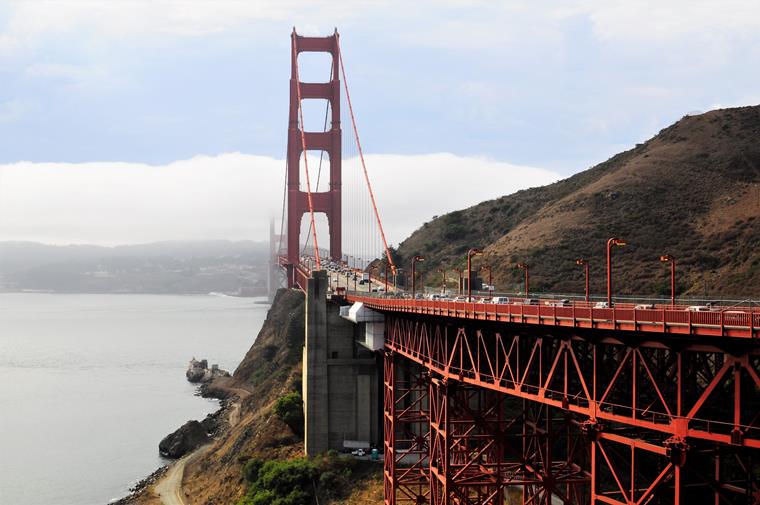

Et quand on parle de charges : Le Golden Gate Bridge possède une poutre en treillis servant à la rigidification d'une hauteur d'environ 7,6 m. Aussi petit qu'il puisse paraître par rapport au pont, son rôle est porteur. Littéralement. Car cette poutre a pour tâche de prévenir les vibrations dangereuses.
Ellis a calculé sa rigidité, les contraintes sous charge de trafic et s'est assuré d'une stabilité suffisante au vent. Car le vent était l'un des plus grands risques du projet Golden Gate. Charles Ellis le savait et s'est donc consacré au sujet de manière approfondie.

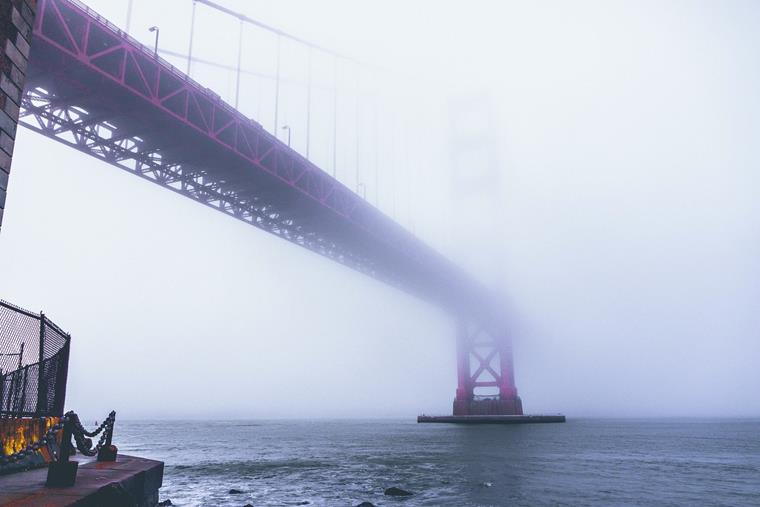

Enfin, la route du Golden Gate est encore aujourd'hui connue pour ses vents extrêmes et ses conditions météorologiques changeantes. Souvenez-vous : à cette époque, il n'y avait pas de tests en soufflerie, pas d'ordinateurs. Charles Ellis devait modéliser théoriquement toutes les charges de vent.
Qu'elles soient des charges latérales ou des forces de torsion : Il a tout calculé avec un crayon, du papier et une règle à calcul. Beaucoup d'entre vous devinent probablement le travail énorme que cela représentait. Mais l'effort en valait la peine ! À titre de comparaison, seulement trois ans après l'ouverture du Golden Gate Bridge, le Tacoma Narrows Bridge s'est effondré à cause des fortes forces de vent. Nous en parlons dans cet article : Pont du Millénaire : pourquoi les ponts oscillent-ils ? .Le pont de Charles Ellis est resté stable jusqu'à ce jour.
Charles Alton Ellis : Tout est une question de forme
Même le design final du Golden Gate Bridge est attribué à Charles A. Ellis. Par exemple, il a indiqué d'après ses calculs la flèche des câbles d'environ 152 m. C'était une valeur décisive pour le pont. Pourquoi était-ce si important ?
Si les câbles sont trop tendus, une force excessive est exercée directement sur eux. Ils pourraient alors se rompre sous la charge un jour ou l'autre. Et si les câbles sont trop lâches ? Alors le pont est trop flexible, bouge trop et pourrait céder un jour. Charles Ellis a optimisé cette valeur, afin que la longueur des câbles soit exactement adaptée.
Étendue du travail de Charles Ellis
Les ingénieurs parmi vous peuvent probablement déjà deviner. Calculer un pont si compliqué - et manuellement : C'était un énorme travail. Charles Ellis a produit plus de 10 000 pages de calculs, tout cela uniquement avec du papier, un crayon et une règle à calcul.
Pour y parvenir, il a travaillé deux ans sans interruption. Jour et nuit, sept jours sur sept et souvent jusqu'à l'épuisement total. Il est devenu la tête technique centrale de tout le projet de pont. Ses documents étaient la base de la construction du Golden Gate Bridge : une performance incroyablement forte. Cela a sans doute été dûment reconnu. N'est-ce pas ?
Charles Ellis : Licenciement du Projet
Avoir une telle tête douée techniquement dans l’équipe : Là, le chef ingénieur Strauss devait sûrement en être particulièrement fier. En fait, cela ne pouvait pas être plus contraire. Pour Strauss, tout prenait trop de temps et était donc trop coûteux. Et cela bien que Charles Ellis travaillait jour et nuit. L’ampleur et la complexité avec lesquelles Ellis calculait étaient trop pour son chef.
Les deux se sont disputés et Ellis a été licencié en 1931, deux ans avant le début des travaux. La raison officielle : Strauss l’a accusé de perdre du temps. Et cela bien que les calculs de Charles Ellis étaient déjà complets. Il est donc possible que la jalousie ait joué un rôle ici. Cette impression s’est encore aggravée lorsque Strauss a effacé le nom d’Ellis de tous les registres.
Qu'est-il advenu des calculs d'Ellis ?
L’ironie de la situation : Les ingénieurs civils sur place ont continué d’utiliser tous les documents de Charles Ellis. Finalement, le pont final était essentiellement conforme aux calculs du professeur de statique. Plus encore, ils se trouvaient dans chaque pièce du pont.
Par exemple, Charles Ellis avait déterminé la quantité de fil nécessaire, qui a été ensuite utilisée sur place pour tourner les câbles. Les câbles provenaient de la société Roebling, dirigée par John A. Roebling, une personne tout aussi intéressante dont nous avons déjà parlé ici : John A. Roebling : L’histoire tragique derrière le pont de Brooklyn .
Ellis avait également tout calculé à l'avance pour les différents états de construction. Tels que les états de charge lors de la construction à moitié réalisée du pont. Des charges asymétriques qui pouvaient entraîner des conséquences catastrophiques au moindre écart.
Même le comportement du Golden Gate Bridge sous charge de circulation était basé sur ses modèles. Charles Ellis a calculé la déflexion maximale sous pleine charge de circulation à environ 3 m, ce qui ne devait pas nuire à la stabilité du pont. Jusqu'à présent, on constate que ses prévisions correspondent remarquablement bien au comportement réel du Golden Gate Bridge.
Charles Alton Ellis : Le génie oublié
Non seulement son nom a été effacé de tous les documents du projet. Ellis n’a même pas été invité à l’inauguration du Golden Gate Bridge en 1937. Même sur la plaque commémorative originale, son nom n’apparaissait pas. Personne ne mentionnait plus son nom à cet égard.
Charles Ellis est retourné à l'université et a plus tard ouvert son propre bureau de conseil. De son vivant, il n'a jamais reçu de reconnaissance pour ses réalisations. Lorsqu'il est décédé en 1949, son avis de décès mentionnait qu'il était le véritable concepteur du Golden Gate Bridge, mais cela n'était pas officiel.
Il a fallu des décennies pour que quelque chose change. En 2007, à l'occasion du 70e anniversaire de l'ouverture, le Golden Gate Bridge District a officiellement reconnu dans un rapport qu'Ellis avait la principale part dans la conception. Depuis lors, il est connu que Strauss a agi en tant que directeur de projet et moteur politique, tandis que Charles Ellis occupait la place de l’ingénieur théorique central. Depuis 2012, cela est également inscrit sur une plaque à la tour sud du pont.
Conclusion : Charles Alton Ellis et le Golden Gate Bridge
Strauss avait réussi à minimiser la participation de nombreux de ses collègues importants, pas seulement Ellis, au projet du Golden Gate. Il s’était mis en scène comme la seule tête et créateur du pont. Mais beaucoup d'entre vous savent probablement : La visibilité des ingénieurs dans les projets de construction est toujours un défi.
Car le public voit certes les tours, les câbles massifs et la chaussée, mais pas les calculs qui se cachent derrière. Peut-être connaît-on encore le nom de l'architecte, qui est célébré pour son travail. Mais ceux qui transforment les dessins en constructions réalistes restent généralement invisibles.
Il y a des ingénieurs dont la participation à de grands projets est clairement affichée, par exemple : L’ingénieur légendaire Gustave Eiffel . Ensuite, il y a les héros silencieux du secteur de la construction, comme : Fritz Leonhardt : un ingénieur qui fait flotter le béton . Et bien sûr il y a ceux comme Joseph Monier : Comment un jardinier a inventé le béton armé , qui ont significativement façonné notre secteur de la construction par hasard.
Charles Ellis était sans aucun doute quelqu'un de spécial dans l'histoire des personnalités importantes du génie civil. Il n'avait pas d'ordinateur à l'époque et a pourtant résolu des problèmes non-linéaires complexes ainsi que certains des plus grands défis de la construction de ponts de l'époque. Tout en théorie et au final, ça a marché.
Le Golden Gate Bridge est encore là aujourd'hui et brille dans son rouge-orange éclatant même dans les brouillards les plus denses. Que ce soit les tremblements de terre, les tempêtes ou les marées de tempête : jusqu'à maintenant, elle a pratiquement tout traversé sans encombre. Et cela surtout grâce aux calculs précis d'un homme : Charles Alton Ellis.
