Padrões de corte para o RFEM 6

Padrões de corte para o RFEM 6

Transforme facilmente geometrias complexas de superfícies de malha curvadas e multiaxiais em segmentos planos prontos para produção. O módulo Padrões de corte permite definir linhas de corte, incluindo opções paralelas e rotacionadas, com a nova função "Linha de corte múltipla".

Com um controlo preciso sobre a compensação e transições sem costuras entre os cortes, esta ferramenta garante resultados de alta qualidade. Otimize o seu processo de dimensionamento com um método de achatamento basado em energia que minimiza as dobras na montagem.

Ícone de download Descarregar versão de teste gratuita

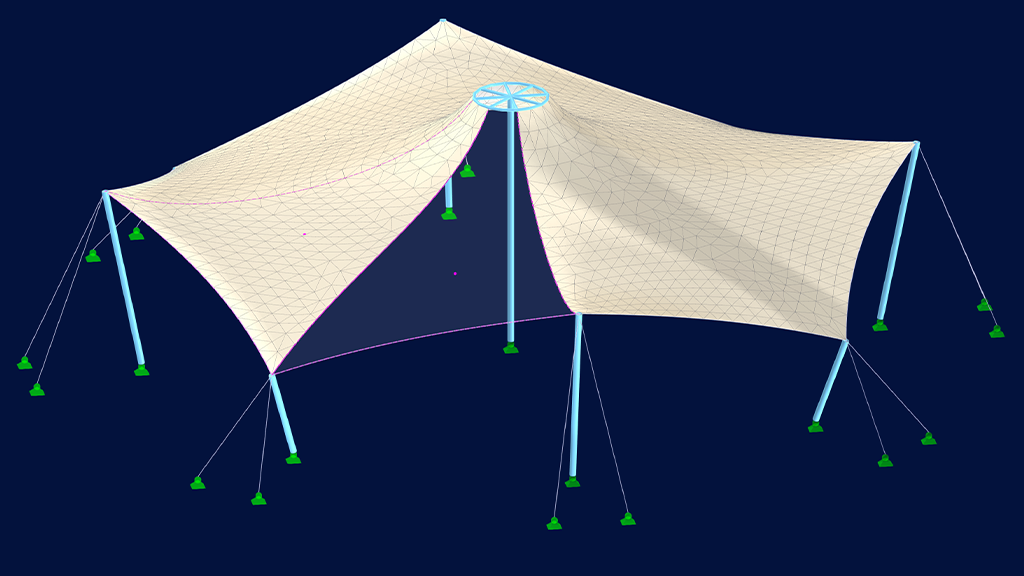

Estrutura de membrana destacada na interface do módulo complementar Padrões de corte do RFEM 6
Subnavigation
01
Vista geral
Ícone a representar o RFEM 6, uma aplicação de software de análise de elementos finitos

Módulo Padrões de corte

O módulo "Padrões de corte" foi desenvolvido para dividir geometrias complexas de superfícies de malha curvadas e multiaxiais em segmentos planos prontos para produção. Normalmente, este programa é utilizado para processar dados de uma análise de determinação de forma do módulo Form-finding.

  • No processo de padrões de corte, o programa considera a geometria da superfície da malha e as condições de contorno especificadas para gerar as linhas de corte.
  • Este processo gera segmentos parciais que podem ser achatados considerando as cargas de deformação compensatórias aplicadas e a rigidez da superfície.
  • Os padrões de corte resultantes, com as compensações e margens aplicadas, estão disponíveis para análises posteriores e para a fabricação.

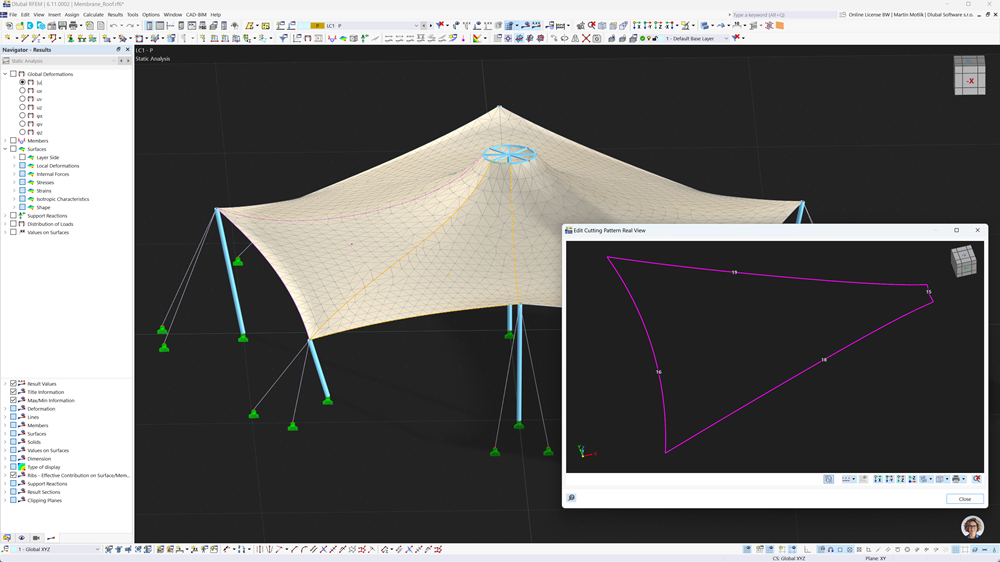

Visualização da estrutura de membrana com um esquema detalhado de padrões de corte utilizando o módulo Padrões de corte do RFEM numa vista abrangente do modelo. Apresentação do módulo Padrões de corte no vídeo Quais são as novidades 07/2025

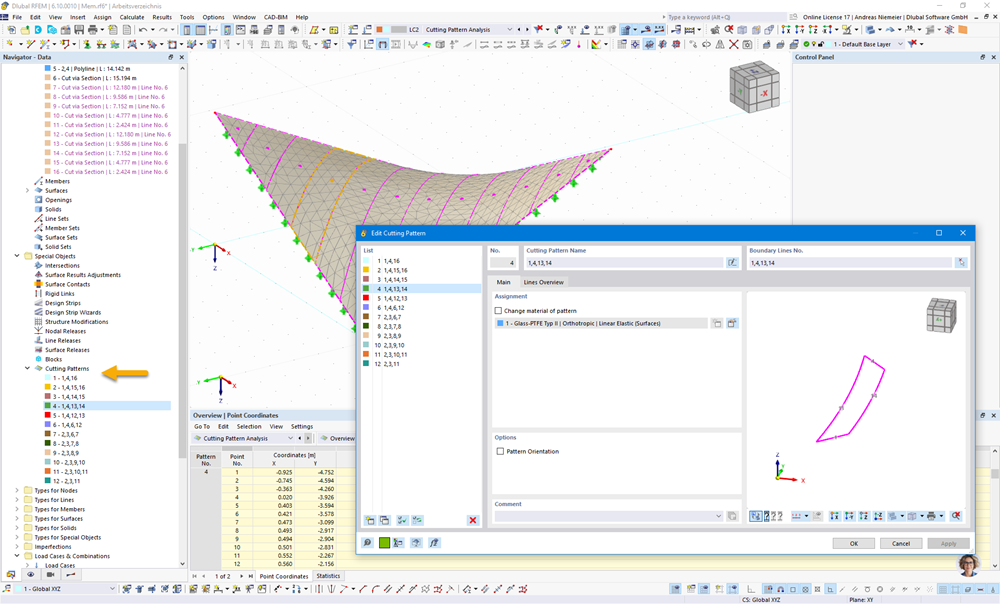

Estrutura de membrana modelada no RFEM 6 com padrões de corte destacados para mostrar as capacidades da interface.
Os subsegmentos são gerados definindo "Padrões de corte" dentro das linhas de contorno da superfície e das linhas de intersecção na superfície.

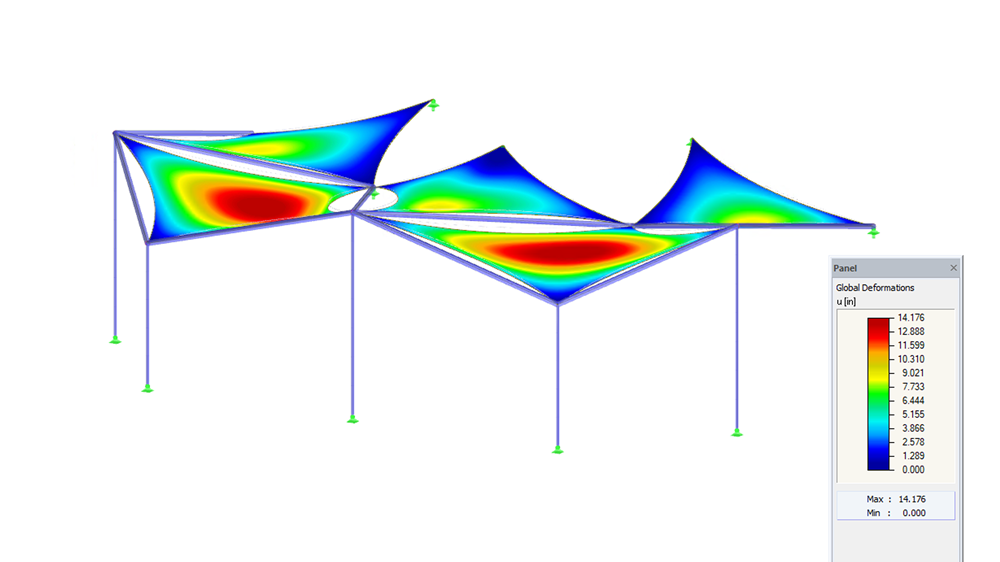

Conversão de superfícies geométricas complexas e curvadas em secções planas com o módulo Padrões de corte.
Padrões de corte para o RFEM 6

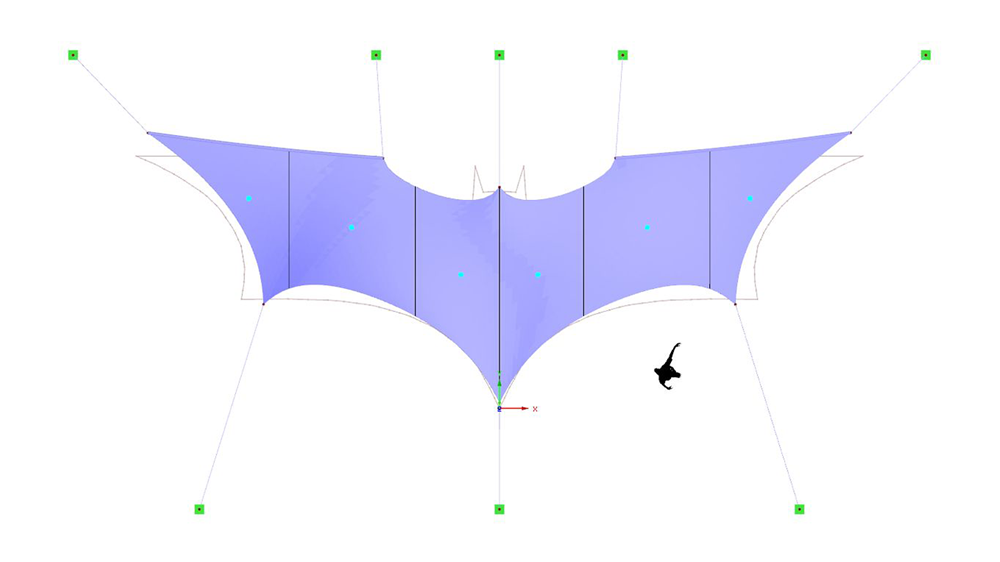

Representação do módulo Padrões de cortes para o RFEM 6 para converter superfícies de malha em secções planas.
Padrões de corte para o RFEM 6
Visualização da estrutura de membrana com um esquema detalhado de padrões de corte utilizando o módulo Padrões de corte do RFEM numa vista abrangente do modelo. Apresentação do módulo Padrões de corte no vídeo Quais são as novidades 07/2025
Estrutura de membrana modelada no RFEM 6 com padrões de corte destacados para mostrar as capacidades da interface. Os subsegmentos são gerados definindo "Padrões de corte" dentro das linhas de contorno da superfície e das linhas de intersecção na superfície.
Conversão de superfícies geométricas complexas e curvadas em secções planas com o módulo Padrões de corte. Padrões de corte para o RFEM 6
Representação do módulo Padrões de cortes para o RFEM 6 para converter superfícies de malha em secções planas. Padrões de corte para o RFEM 6
Apresentação do módulo Padrões de corte no vídeo Quais são as novidades 07/2025

Temas recomendados

Download de versão de teste completa por 90 dias Produto | Form-finding para o RFEM 6
Métodos modernos de otimização de superfícies utilizando o módulo Padrões de corte no RFEM 6 para uma produção precisa.

As vantagens para si

  • Linhas de corte para dividir modelos de superfícies de malha
  • Linhas de corte geradas automaticamente paralelas ou rotacionadas em relação a uma linha de corte mestre
  • Criação de padrões de corte independentemente da entrada original
  • Definição individual das margens nas linhas de borda de cada padrão de corte
  • Consideração da compensação através de cargas de deformação baseadas em superfícies e linhas
  • Procedimento de achatamento numérico considerando a rigidez do padrão
  • Saída de padrões de corte achatados através de uma lista de pontos limite

Definição de padrões de corte em superfícies de malha

Defina facilmente padrões de corte de membrana utilizando tipos de linha avançados e definições de segmentos personalizados. O módulo Padrões de corte introduz ferramentas intuitivas como "Corte via secção" e "Corte via duas linhas", permitindo a criação precisa de subsegmentos com base na geometria inicial da malha. Defina tolerâncias de padrões e controle transições entre cortes diretamente nos limites e nas intersecções das superfícies.

Descobrir funções disponíveis

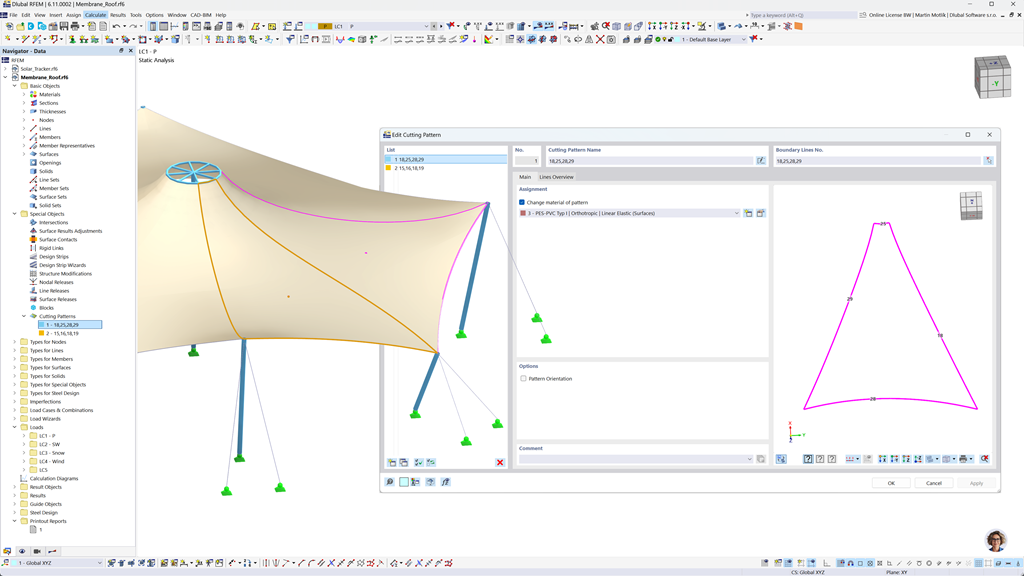

Interface do RFEM 6 a mostrar os detalhes do padrão de corte da estrutura de membrana na caixa de diálogo.
Estrutura de membrana no RFEM 6 – Interface de utilizador e caixa de diálogo com padrão de corte específico da membrana

Das cargas de compensação à geometria de corte final

O caso de carga "Análise de padrões de corte" permite um controlo preciso da compensação de superfície e borda. Os resultados incluem a geometria de corte achatada com coordenadas dos nós e estatísticas detalhadas, tais como área, largura e dimensões.

Explorar RFEM 6 com a versão de teste

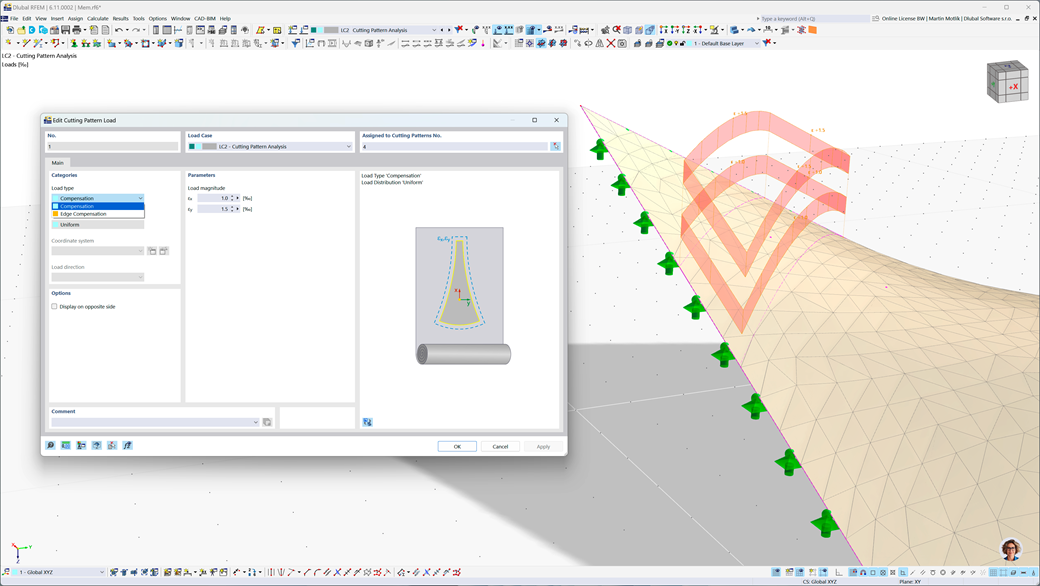

Módulo Padrões de corte do RFEM 6 a mostrar as configurações da carga de compensação numa caixa de diálogo.
Módulo Padrões de corte para o RFEM 6 – Caixa de diálogo com configurações de carga de compensação
Vista geral de funções disponíveis

Esta vista geral apresenta as funções do módulo Padrões de corte para o RFEM 6, atualmente disponível em versão beta. Embora algumas funções ainda estejam em desenvolvimento, já pode explorar uma lista abrangente de ferramentas que irão auxiliar o seu trabalho com padrões de corte muito em breve.

  • Suporte para achatamento de superfícies de malha curvadas de forma multiaxial
  • Compatível com os resultados do módulo Form-finding
  • Corte via secção e Corte via duas linhas
  • Opção de Linha de corte múltipla para cortes paralelos ou rotacionados
  • Análise de padrão de corte como um caso de carga próprio
  • Definição de padrões de corte dentro de linhas de contorno e intersecção
  • Controlo de permissão entre segmentos de corte vizinhos
  • Consideração de cargas de deformação de compensação e rigidezes de superfície
  • Cargas de compensação de superfície e borda para precisão de achatamento
  • Tabela de resultados de padrão de corte com coordenadas de nós da geometria achatada
  • Tabela de estatísticas com métricas chave, como área e largura
  • Suporte futuro para definições de corte persistentes após nova malha
  • Saída gráfica de cortes alisados na representação principal
  • Exportação DXF de formas de corte finalizadas
Descobrir todas as funções

Funções e serviços recomendados

Ícone de vetor branco utilizado para representar um símbolo de comunidade num fundo escuro.

Comunidade Dlubal

Junte-se a uma comunidade vibrante de engenheiros e planeadores. Faça perguntas, partilhe ideias, sugira funções e contacte com utilizadores que enfrentam desafios semelhantes.

Ícone simbolizando a Interface de programação de aplicações, projetado com gráficos brancos adequados para fundos escuros.

API

Utilize a API Dlubal para automatizar processos, integrar ferramentas externas e criar fluxos de trabalho personalizados adaptados às suas necessidades específicas de projeto.

Ícone branco de uma plataforma de aprendizagem sobre um fundo escuro, adequado para conteúdos de formação da Dlubal.

Formação e base de dados de conhecimento

Comece rapidamente com tutoriais de vídeos passo a passo e guias úteis. Encontre respostas, dicas e conteúdos formativos para todos os níveis de experiência.

Ícone de computação em nuvem branca desenhado para utilização em fundo escuro.

Cálculos na nuvem

Execute as suas análises na nuvem, sem limites de hardware. Economize recursos locais, processe modelos complexos e trabalhe em qualquer lugar, a qualquer momento.

Como é que os padrões de corte apoiam projetos reais?

Exemplos reais de planeamento eficiente de materiais. O módulo Padrões de corte permite aos engenheiros gerir disposições de corte precisas para estruturas de membrana, minimizando o desperdício de materiais e fornecendo aos fabricantes dados claros e prontos para produção.

Cobertura de membrana Harzdrenalin na barragem de Rappbode, uma demonstração da engenharia de excelência na Alemanha.

Cobertura de membrana Harzdrenalin na barragem Rappbode

Gisela Zündel do gabinete de engenharia para planeamento estrutural em Lorch, Alemanha, foi responsável pela análise estrutural e planeamento da cobertura de membrana. Foram utilizados o programa de elementos finitos RFEM e os módulos adicionais RF-FORM-FINDING, RF-CUTTING e RF-STEEL EC3.

  • Lorch, Alemanha

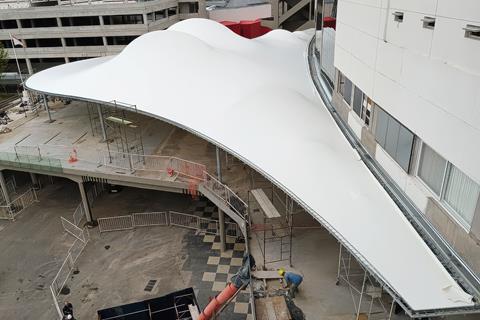

Estrutura arquitetónica com membrana têxtil submetida a forças de pré-esforço projetada pelo Ing. Agustin Alvarez Sarrieta.
