Szablony cięcia dla RFEM 6

Z łatwością przekształcaj złożone, wieloosiowe, zakrzywione geometrie powierzchni siatki w gotowe do produkcji, płaskie segmenty części. Rozszerzenie Szablony cięcia pozwala definiować linie cięcia, w tym opcje równoległe i obrócone, dzięki nowej funkcji “Linie wielokrotnego cięcia”.

Dzięki precyzyjnej kontroli kompensacji i płynnym przejściom między przekrojami, narzędzie to zapewnia wysoką jakość wyników. Zoptymalizuj proces projektowania dzięki metodzie spłaszczania opartej na energii, która minimalizuje zakłady podczas montażu.

Pobierz bezpłatną wersję trial

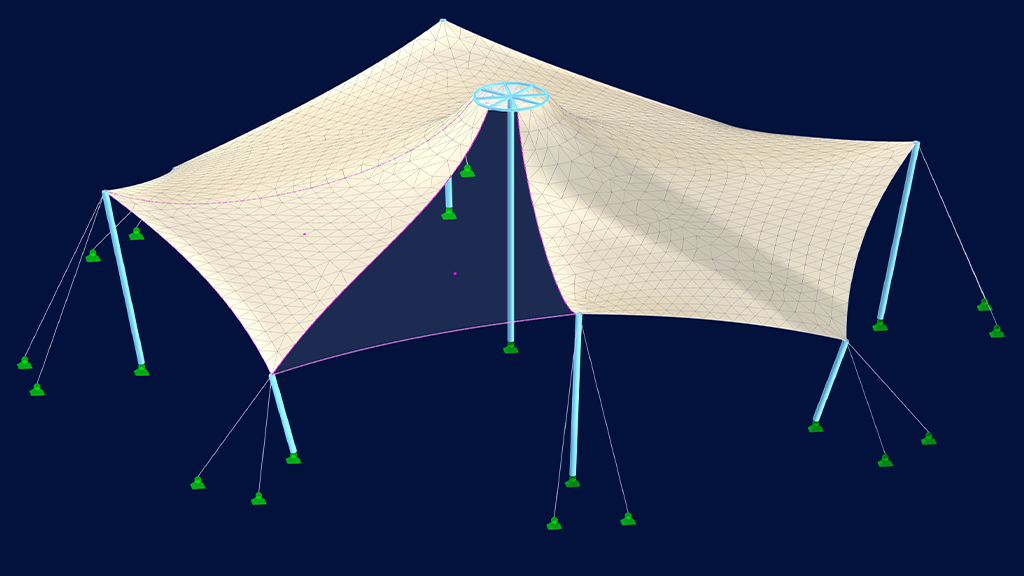

Konstrukcja membranowa podświetlona w oknie rozszerzenia Szablony cięcia programu RFEM 6.

Subnavigation

Przegląd

Rozszerzenie “Szablony cięcia” zostało opracowane w celu podziału wieloosiowych zakrzywionych powierzchni siatki na płaskie segmenty części nadające się do produkcji. Program ten jest zazwyczaj używany do przetwarzania danych z analizy znajdowania kształtu przeprowadzonej przez rozszerzenie Form-Finding.

W procesie cięcia szablonów program uwzględnia geometrię powierzchni siatki oraz podane warunki brzegowe do generowania linii cięcia.
Proces ten generuje segmenty części, które mogą być spłaszczone z uwzględnieniem zastosowanych obciążeń kompensacyjnych i sztywności powierzchniowych.
Powstałe szablony cięcia, z zastosowanymi kompensacjami i tolerancjami, są dostępne do dalszej analizy i produkcji.

Wymagania dotyczące sprzętu i systemu

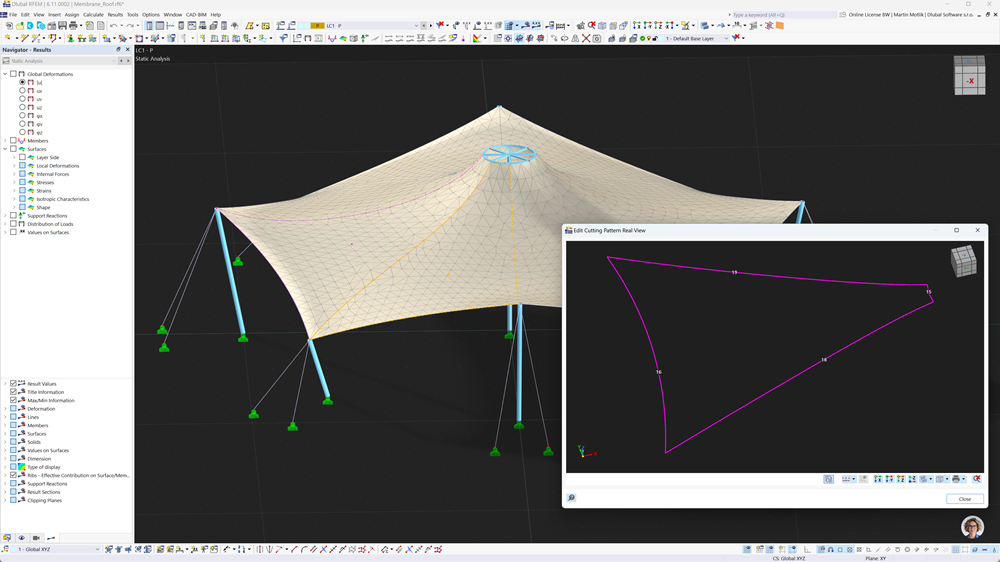

Wyświetlanie konstrukcji membranowej ze szczegółowymi wzorami cięcia za pomocą rozszerzenia Wzory cięcia programu RFEM w kompleksowym widoku modelu

Wprowadzenie rozszerzenia Szablony cięcia w wideo Co nowego 07/2025

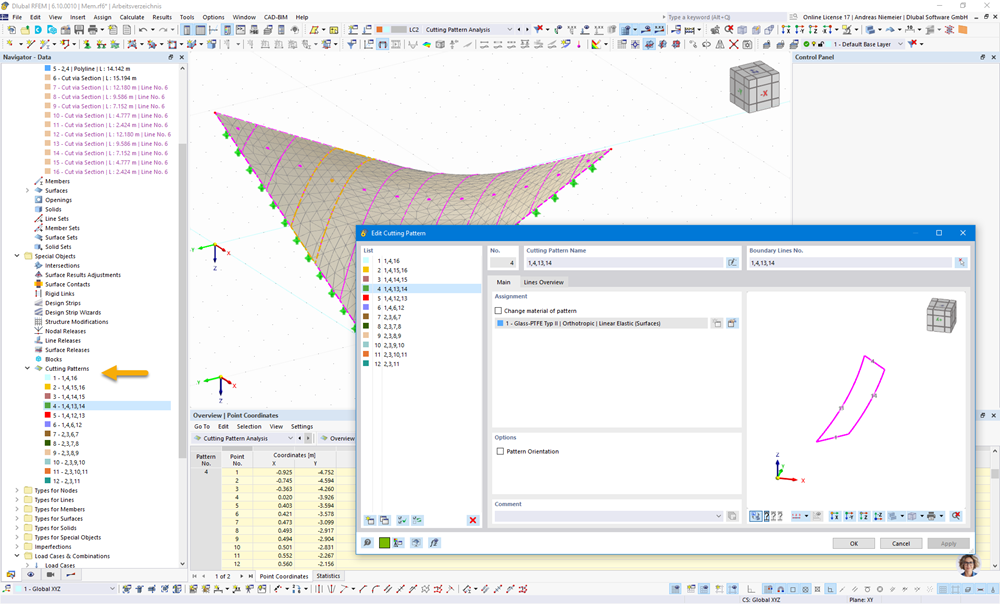

Konstrukcja membranowa przedstawiona w programie RFEM 6 z szablonami paneli tnących podkreślającymi możliwości interfejsu

Podsegmenty są generowane poprzez definiowanie "szablonów cięcia" w obrębie linii granicznych powierzchni i linii przecięcia na powierzchni.

Przekształcanie złożonych, zakrzywionych geometrii powierzchni w płaskie segmenty za pomocą rozszerzenia Szablony cięcia.

Szablony cięcia dla RFEM 6

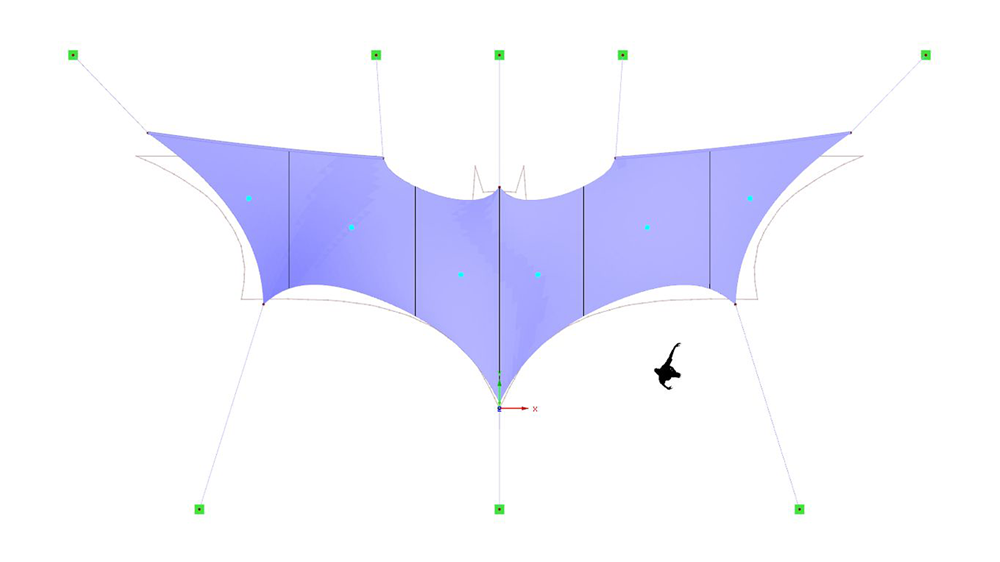

Przedstawienie rozszerzenia Panel tnący dla RFEM 6 do konwersji powierzchni siatki na płaskie sekcje

Szablony cięcia dla RFEM 6

Wprowadzenie rozszerzenia Szablony cięcia w wideo Co nowego 07/2025

Podsegmenty są generowane poprzez definiowanie "szablonów cięcia" w obrębie linii granicznych powierzchni i linii przecięcia na powierzchni.

Szablony cięcia dla RFEM 6

Wprowadzenie rozszerzenia Szablony cięcia w wideo Co nowego 07/2025

Korzyści

Linie cięcia do dzielenia modeli powierzchni siatki
Automatycznie generowane linie cięcia równoległe lub obrócone względem głównej linii cięcia
Tworzenie szablonów cięcia niezależnie od pierwotnego wprowadzenia danych
Indywidualne określenie tolerancji na liniach brzegowych każdego szablonu cięcia

Uwzględnienie kompensacji przez odkształcające obciążenia powierzchniowe i liniowe
Numeryczna metoda spłaszczania z uwzględnieniem sztywności szablonu
Wynik spłaszczonych szablonów cięcia poprzez listę punktów granicznych

Definicja szablonów cięcia na powierzchniach siatki

Łatwo definiuj rozmieszczenie szablonów membrany za pomocą zaawansowanych typów linii i niestandardowych definicji segmentów. Rozszerzenie Szablony cięcia wprowadza intuicyjne narzędzia, takie jak „Cięcie przez przekrój” i „Cięcie przez dwie linie”, umożliwiające precyzyjne tworzenie podsegmentów na podstawie początkowej geometrii siatki. Definiuj tolerancje szablonów i kontroluj przejścia między cięciami bezpośrednio na granicach powierzchni i przecięć.

Poznaj dostępne funkcje

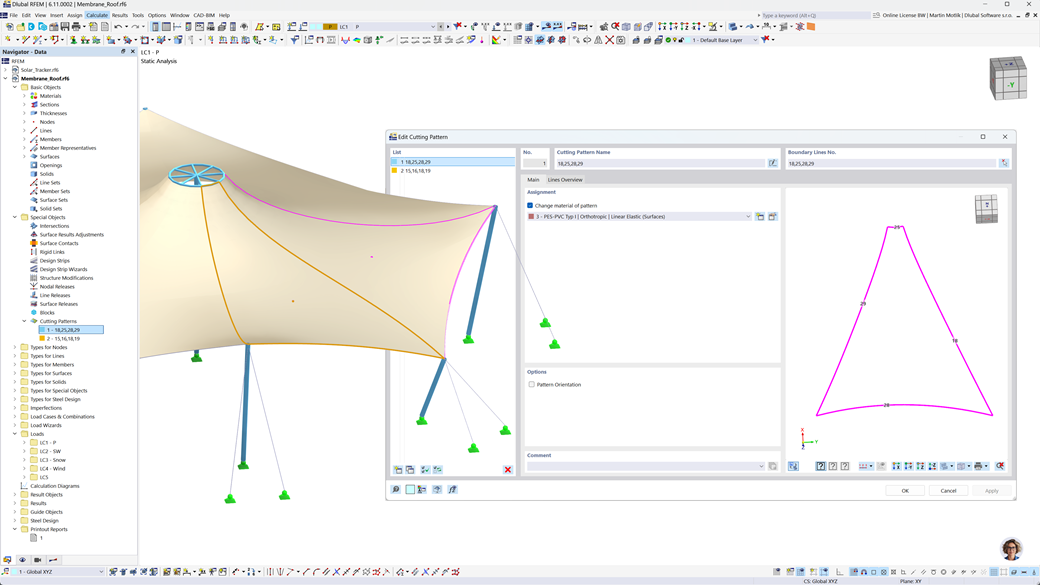

Konstrukcja membranowa w programie RFEM 6 – interfejs użytkownika i okno dialogowe ze zdefiniowanym szablonem cięcia membrany

Od obciążeń kompensacyjnych do końcowej geometrii cięcia

Przypadek obciążenia Analiza szablonu cięcia pozwala na precyzyjną kontrolę kompensacji powierzchni i krawędzi. Wyniki obejmują spłaszczoną geometrię cięcia ze współrzędnymi węzłów i szczegółowe statystyki, takie jak powierzchnia, szerokość i wymiary.

Wypróbuj RFEM 6

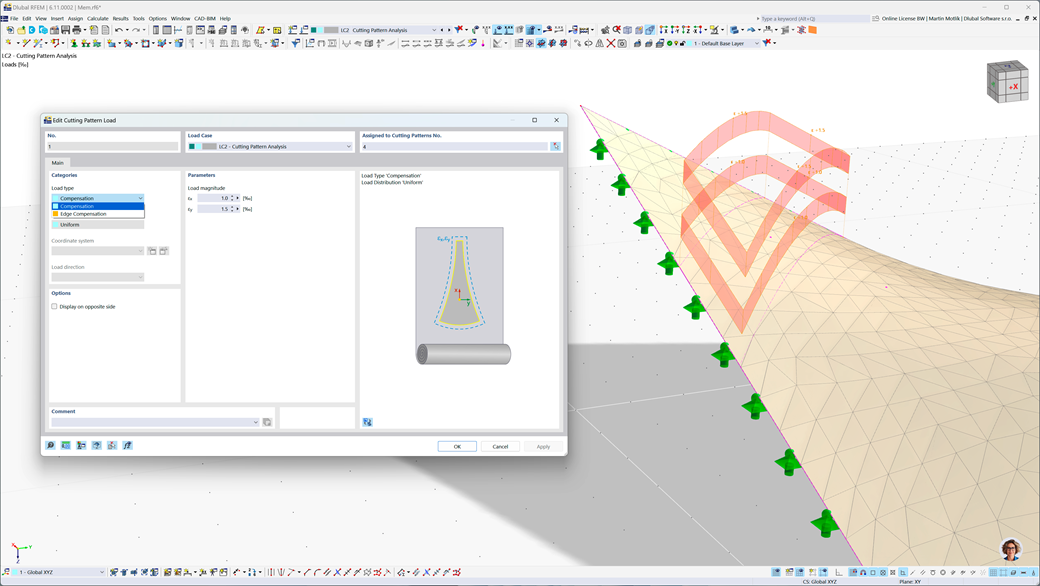

Rozszerzenie Szablony cięcia dla RFEM 6 – Okno dialogowe z ustawieniami obciążenia kompensacyjnego

Przedstawiamy funkcjonalność rozszerzenia Szablony cięcia dla RFEM 6, które jest obecnie dostępne w wersji beta. Chociaż niektóre funkcje są jeszcze w fazie rozwoju, już teraz możesz zapoznać się z kompleksową listą narzędzi, które wkrótce pomogą w pracy z szablonami cięcia.

Obsługa spłaszczania powierzchni siatki wieloosiowo zakrzywionej
Zgodność z wynikami w rozszerzeniu Form-Finding
Definiowania cięcia przez przekrój i cięcia przez dwie linie
Opcja wielokrotnej linii cięcia dla cięć równoległych lub obróconych
Analiza szablonów cięcia jako dedykowany przypadek obciążenia
Definicja szablonów cięcia w ramach linii granicznych i przecięcia
Kontrola tolerancji między sąsiednimi segmentami cięcia
Uwzględnienie obciążeń kompensacyjnych naprężeń i sztywności powierzchni
Kompensacyjne obciążenia powierzchni i krawędzi dla dokładności spłaszczania
Tabela wyników szablonów cięcia ze współrzędnymi węzłów spłaszczonej geometrii

Tabela statystyk z kluczowymi wskaźnikami, takimi jak powierzchnia i szerokość
Przyszłe wsparcie dla trwałych definicji cięcia po ponownym siatkowaniu
Graficzne przedstawienie uśrednionych cięć na głównym ekranie
Eksport DXF końcowych kształtów cięcia

Odkryj wszystkie funkcje

Dlubal Community

Dołącz do dynamicznej społeczności inżynierów i projektantów. Zadawaj pytania, dziel się pomysłami, proponuj funkcje i nawiązuj kontakt z innymi, którzy stoją przed podobnymi wyzwaniami.

API

Użyj interfejsu API Dlubal, aby automatyzować procesy, integrować się z zewnętrznymi narzędziami i tworzyć niestandardowe przepływy pracy dostosowane do specyficznych potrzeb Twojego projektu.

Baza informacji i nauka

Zacznij szybko dzięki tutorialom wideo krok po kroku i pomocnym instrukcjom. Znajdź odpowiedzi, wskazówki i materiały szkoleniowe dla wszystkich poziomów zaawansowania.

Obliczenia w chmurze

Prowadź obliczenia w chmurze – bez ograniczeń sprzętowych. Oszczędzaj lokalne zasoby, przetwarzaj złożone modele i pracuj z dowolnego miejsca o każdej porze.

Jak rozszerzenie Szablony cięcia wspiera rzeczywiste projekty

Rzeczywiste przykłady efektywnego planowania materiałów. Rozszerzenie Szablony cięcia umożliwia inżynierom generowanie precyzyjnych rozmieszczeń cięcia w konstrukcjach membranowych, minimalizując marnotrawstwo materiałów i dostarczając producentom przejrzyste dane, gotowe do wykorzystania w produkcji.

Membranowe pokrycie Harzdrenalin przy tamie Rappbode pokazujące kunszt niemieckiej inżynierii

Dach membranowy Harzdrenalin przy zaporze Rappbode

Gisela Zündel z biura inżynieryjnego zajmującego się projektowaniem konstrukcji w Lorch, Niemcy, była odpowiedzialna za analizę konstrukcyjną i projektowanie dachu membranowego. Wykorzystano program MES RFEM oraz moduły dodatkowe RF-FORM-FINDING, RF-CUTTING i RF-STEEL EC3.

Lorch, Niemcy

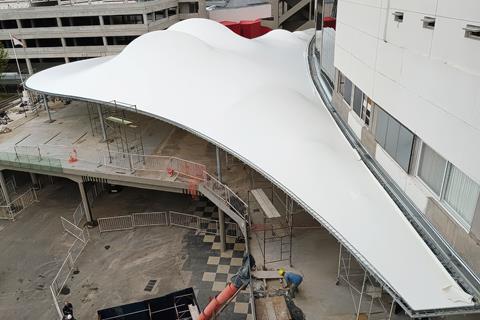

Aglomeracja konstrukcyjna z membraną tekstylną poddaną siłom wstępnym, zaprojektowana przez inż. Agustina Alvareza Sarrietę

Projekt CARP Tenso na stadionie Monumental

Korzystając z programu RFEM wraz z rozszerzeniami Form-Finding i Szablony cięcia, inżynierowie Agustín Alvarez i Daniel Isola zaprojektowali estetyczne i wytrzymałościowe aspekty geometrii membrany, w tym płaskie, złożone segmenty szablonów.

Buenos Aires, Argentyna

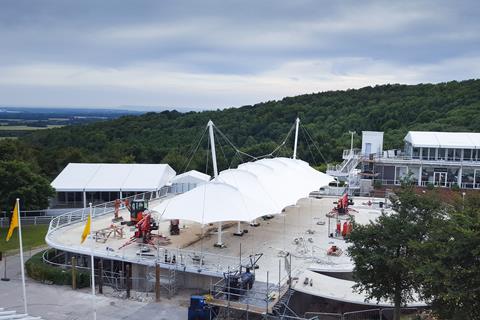

Widok na bar z szampanem na torze wyścigowym Goodwood w Wielkiej Brytanii, prezentujący jego architektoniczną konstrukcję

Zadaszenie nad barem szampańskim

Firma LEICHT została nagrodzona za etap projektowania nowego dachu baru szampańskiego, zlokalizowanego na torze wyścigowym Goodwood. Etapy planowania obejmowały proces znajdowania kształtu, zatwierdzanie i projektowanie membrany oraz nośnej konstrukcji stalowej, a także szablony cięcia membran i kabli.

Zjednoczone Królestwo

Pokaż więcej projektów klientów

Już dostępne za darmo w wersji beta

Wypróbuj nowe rozszerzenie Szablony cięcia dla RFEM 6 – teraz dostępne bezpłatnie w wersji beta.

Po prostu aktywuj go w swojej instalacji RFEM 6 i zacznij korzystać ze wszystkich jego funkcji.
