Modelli di taglio per RFEM 6

Modelli di taglio per RFEM 6

Trasforma facilmente le geometrie delle superfici reticolari curve e complesse con più assi in segmenti piani adatti alla produzione. L'add-on Modelli di taglio consente di definire linee di taglio, comprese le opzioni di linee parallele e ruotate, con la nuova funzione "Linea di taglio multipla".

Grazie al controllo preciso sulla compensazione e ai passaggi senza soluzione di continuità tra i tagli, questo strumento garantisce risultati di alta qualità. Ottimizza il tuo processo di progettazione con un metodo di appiattimento basato sull'energia che minimizza le pieghe durante il montaggio.

Scarica icona Scarica la versione di prova gratuita

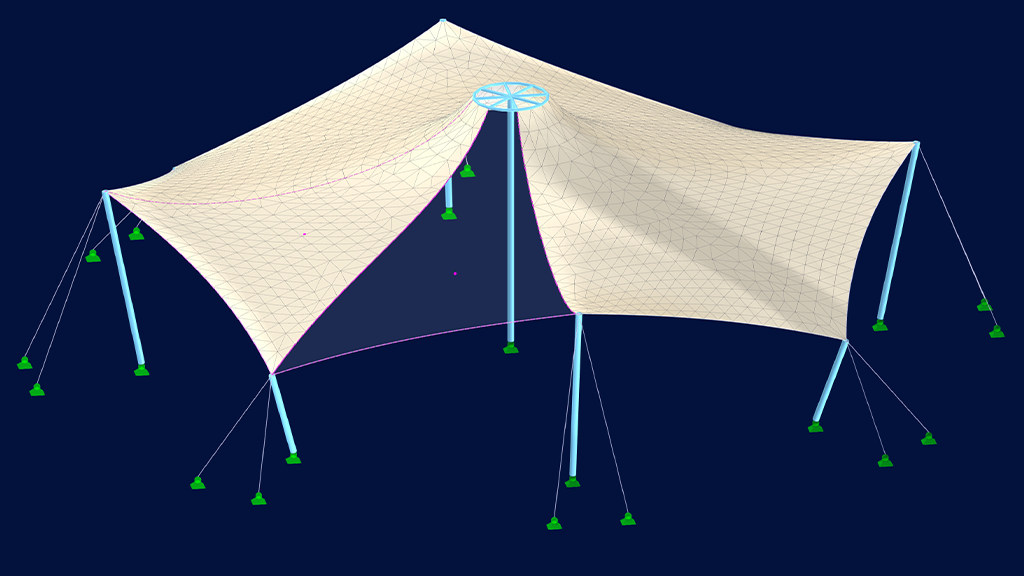

Selezione della struttura della membrana nell'interfaccia della Strisce di taglio di RFEM 6.
Subnavigation
01
Panoramica
Icona rappresentante RFEM 6, un software di analisi agli elementi finiti.

Add-on Modelli di taglio

L'add-on "Modelli di taglio" è stato sviluppato per suddividere le geometrie delle superfici reticolari a curvatura multi-assiale in segmenti piatti, pronti per la produzione. Tipicamente, questo programma viene utilizzato per elaborare i dati provenienti da un'analisi di ricerca della forma dell'add-on Form-Finding.

  • Nel processo di taglio, il programma considera la geometria della superficie della rete e le condizioni al contorno specificate per generare le linee di taglio.
  • Questo processo genera segmenti parziali, che possono essere appiattiti tenendo conto degli allungamenti di compensazione applicati e delle rigidità superficiali.
  • I modelli di taglio risultanti, con le compensazioni e le tolleranze applicate, sono disponibili per ulteriori analisi e per la produzione.

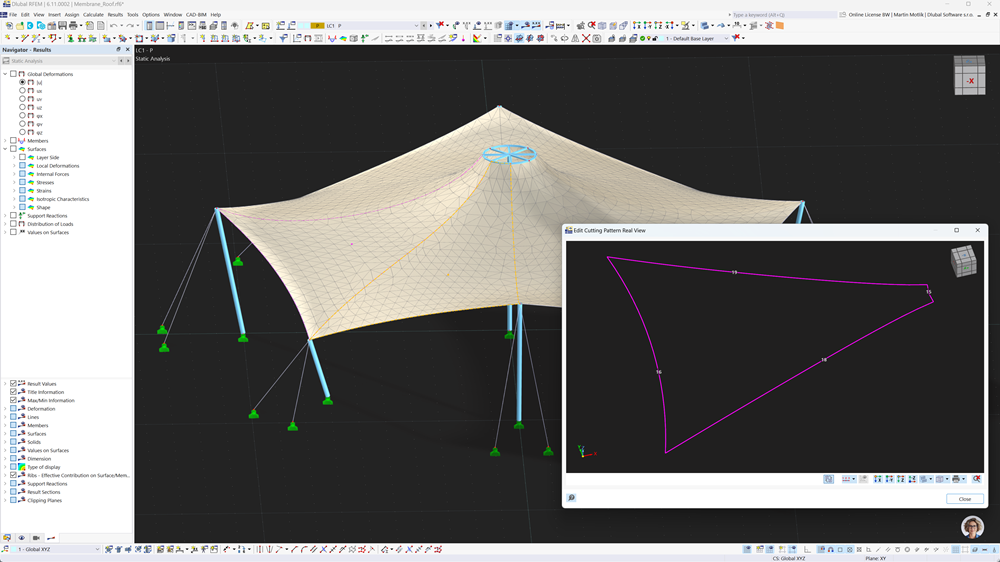

Visualizzazione della struttura a membrana con dettagli del modello di taglio utilizzando il componente aggiuntivo Modelli di taglio di RFEM in una vista del modello completa. Presentazione dell'add-on Modelli di taglio nel video Cosa c'è di nuovo 07/2025

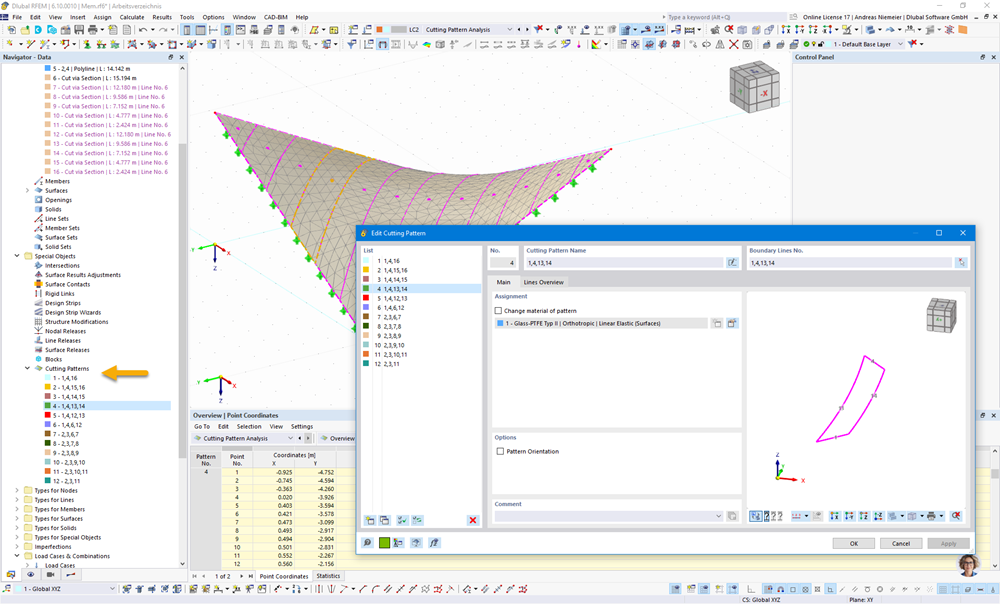

Struttura a membrana mostrata in RFEM 6 con modelli di taglio che evidenziano le capacità dell'interfaccia.
I sottosegmenti sono generati definendo "Modelli di taglio" all'interno delle linee di confine della superficie e delle linee di intersezione sulla superficie.

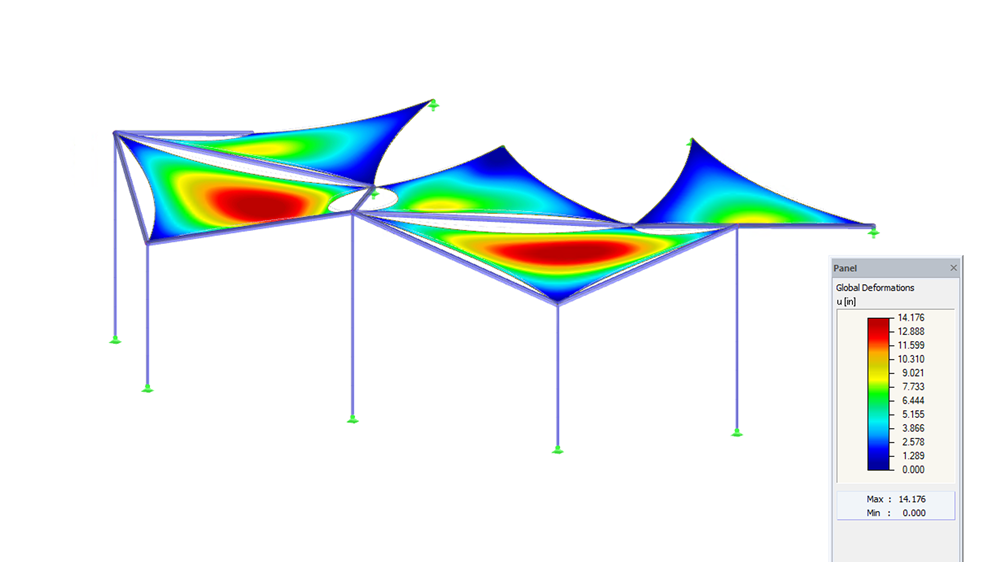

Conversione di geometrie di superfici complesse e curve in segmenti planari con l'add-on Modelli di taglio
Modelli di taglio per RFEM 6

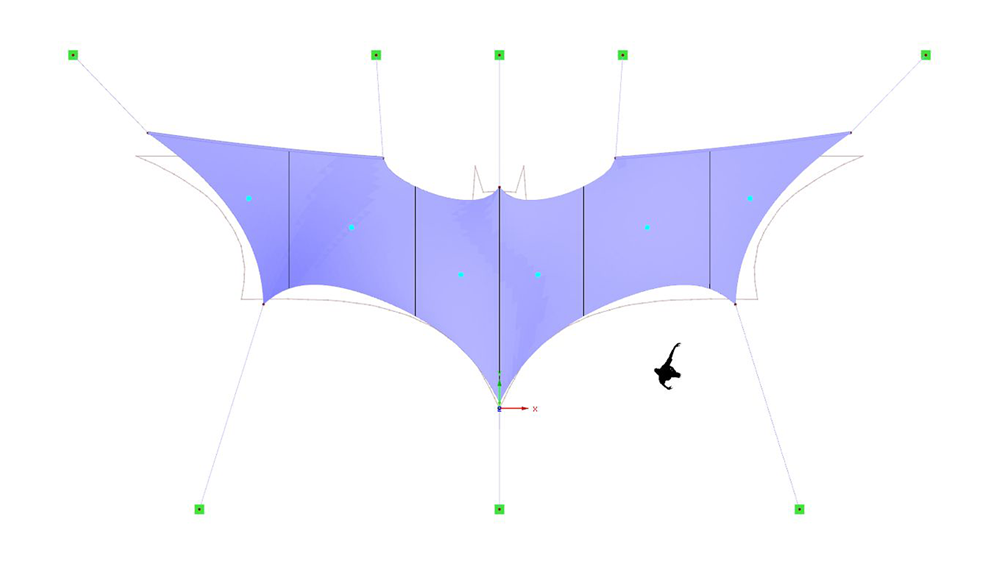

Rappresentazione dell'add-on Modello di taglio per RFEM 6 per la conversione delle superfici mesh in sezioni piane.
Modelli di taglio per RFEM 6
Visualizzazione della struttura a membrana con dettagli del modello di taglio utilizzando il componente aggiuntivo Modelli di taglio di RFEM in una vista del modello completa. Presentazione dell'add-on Modelli di taglio nel video Cosa c'è di nuovo 07/2025
Struttura a membrana mostrata in RFEM 6 con modelli di taglio che evidenziano le capacità dell'interfaccia. I sottosegmenti sono generati definendo "Modelli di taglio" all'interno delle linee di confine della superficie e delle linee di intersezione sulla superficie.
Conversione di geometrie di superfici complesse e curve in segmenti planari con l'add-on Modelli di taglio Modelli di taglio per RFEM 6
Rappresentazione dell'add-on Modello di taglio per RFEM 6 per la conversione delle superfici mesh in sezioni piane. Modelli di taglio per RFEM 6
Presentazione dell'add-on Modelli di taglio nel video Cosa c'è di nuovo 07/2025

Temi consigliati

Download versione di prova completa di 90 giorni Prodotto | Form-Finding per RFEM 6
Metodi moderni per l'ottimizzazione delle superfici utilizzando l'add-on Nesting per RFEM 6 per una produzione precisa

I tuoi vantaggi

  • Linee di taglio per la suddivisione dei modelli a superfici mesh
  • Linee di taglio generate automaticamente, parallele o ruotate rispetto a una linea di taglio principale
  • Creazione di modelli di taglio indipendentemente dall'input originale
  • Impostazione individuale delle tolleranze sui bordi di ciascun modello di taglio
  • Considerazione della compensazione tramite sollecitazioni di deformazione superficiali e lineari
  • Procedura di appiattimento numerico considerando la rigidezza del modello
  • Output dei modelli di taglio appiattiti tramite un elenco di punti limite

Definizione del modello di taglio sulle superfici mesh

Definisci facilmente i layout di taglio delle membrane utilizzando tipi di linee avanzate e definizioni di segmenti personalizzate. L'add-on Modelli di taglio introduce strumenti intuitivi come "Taglio tramite sezione" e "Taglio tramite due linee", consentendo la creazione precisa di sottosegmenti basata sulla geometria iniziale della mesh. Definisci le tolleranze dei modelli e controlla le transizioni tra i tagli direttamente sui confini e alle intersezioni delle superfici.

Scopri le funzionalità disponibili

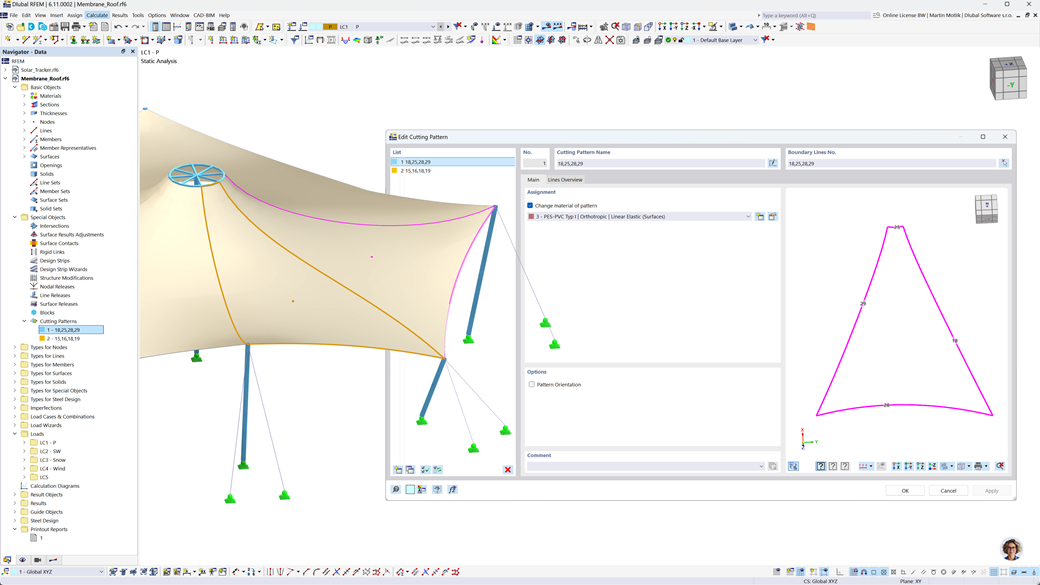

Interfaccia RFEM 6 che mostra i dettagli dei modelli di taglio della struttura a membrana in una finestra di dialogo.
Struttura a membrana in RFEM 6 - Interfaccia utente e finestra di dialogo con uno specifico modello di taglio della membrana

Dai carichi di compensazione alla geometria di taglio finale

Il caso di carico dell'analisi del modello di taglio consente un controllo preciso della compensazione della superficie e del bordo. I risultati includono la geometria del taglio appiattita con le coordinate dei nodi e statistiche dettagliate come area, larghezza e dimensioni.

Esplora RFEM 6 con la versione di prova

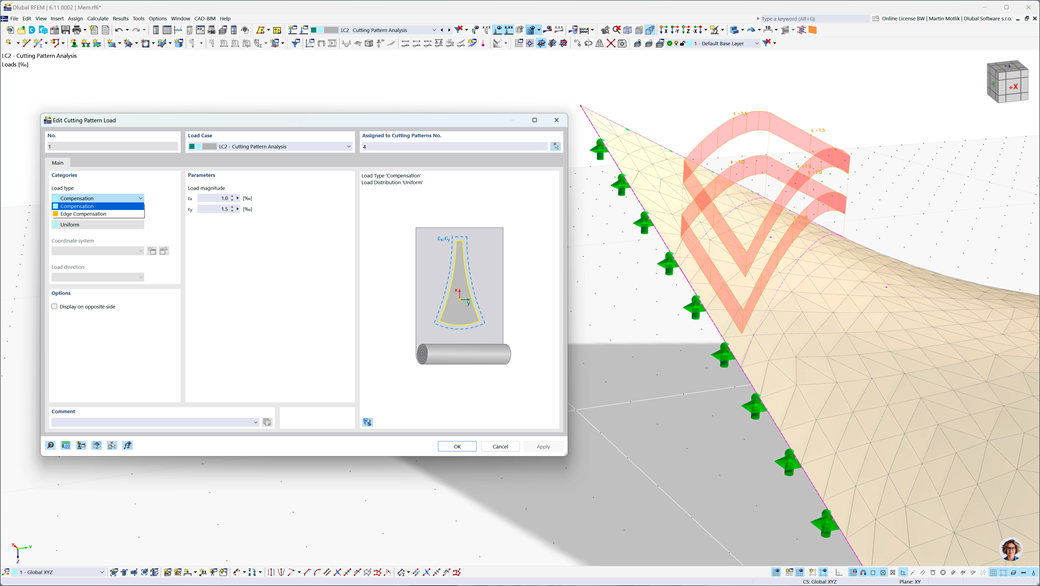

Add-on Modelli di taglio di RFEM 6, visualizzazione delle impostazioni del carico di compensazione in una finestra di dialogo.
Add-on Modelli di tagli per RFEM 6 – Finestra di dialogo con impostazioni del carico di compensazione
Panoramica delle funzioni disponibili

Questa panoramica presenta le funzionalità del add-on "Modelli di taglio" per RFEM 6, attualmente disponibile in versione beta. Sebbene alcune funzioni siano ancora in fase di sviluppo, è già possibile esplorare un elenco completo di strumenti che supporteranno il vostro lavoro con i modelli di taglio nel prossimo futuro.

  • Supporto per l'appiattimento di superfici mesh curve multiassiali
  • Compatibile con i risultati del add-on Form-Finding
  • Definizioni di Taglio tramite sezione e Taglio tramite due Linee
  • Opzione Linee ditaglio multiple per tagli paralleli o ruotati
  • Analisi dei modelli di taglio come caso di carico dedicato
  • Definizione di modelli di taglio all'interno di linee di contorno e di intersezione
  • Controllo della tolleranza tra segmenti di taglio adiacenti
  • Considerazione dei carichi di deformazione di compensazione e delle rigidezze superficiali
  • Carichi di compensazione di superficie e bordo per la precisione dell'appiattimento
  • Tabella dei risultati del modello di taglio con coordinate dei nodi della geometria appiattita
  • Tabella delle statistiche con parametri chiave, come area e larghezza
  • Supporto futuro per definizioni di taglio persistenti dopo la ridefinizione della mesh
  • Output grafico dei tagli levigati nella schermata principale
  • Esportazione DXF delle forme di taglio finali
Scopri tutte le funzioni

Funzioni e servizi consigliati

Icona vettoriale bianca usata per rappresentare il simbolo della community su sfondo scuro.

Community Dlubal

Unisciti a una comunità vivace di ingegneri e designer. Fai domande, condividi idee, suggerisci funzionalità e connettiti con altri che affrontano sfide simili.

Icona che simboleggia l'interfaccia di programmazione delle applicazioni, progettata con grafica bianca adatta a sfondi scuri.

API

Utilizza l'API di Dlubal per automatizzare i processi, integrare con strumenti esterni e creare flussi di lavoro personalizzati su misura per le esigenze specifiche del tuo progetto.

Icona bianca di una piattaforma di apprendimento su sfondo scuro, adatta per i contenuti di formazione di Dlubal.

Formazione e Knowledge Base

Inizia subito con video tutorial passo-passo e guide pratiche. Trova risposte, consigli e contenuti didattici per tutti i livelli di esperienza.

Icona per il cloud computing a sfondo scuro

Calcoli nel cloud

Esegui le tue analisi nel cloud, senza limiti hardware. Risparmia risorse locali, elabora modelli complessi e lavora ovunque, in qualsiasi momento.

In che modo i modelli di taglio supportano i progetti reali

Esempi del mondo reale di pianificazione efficiente dei materiali. L'add-on Modelli di taglio consente agli ingegneri di generare schemi di taglio precisi per strutture a membrana, minimizzando lo spreco di materiale e fornendo ai produttori dati chiari e pronti per la produzione.

Copertura di tetto in membrana Harzdrenalin presso la diga Rappbode, a testimonianza dell’eccellenza ingegneristica in Germania

Tetto a membrana a Harzdrenalin sulla diga di Rappbode

Gisela Zündel dell'ufficio di ingegneria per il design strutturale a Lorch, Germania, era responsabile dell'analisi strutturale e della pianificazione del tetto a membrana. Sono stati utilizzati il programma RFEM e i moduli aggiuntivi RF-FORM-FINDING, RF-CUTTING e RF-STEEL EC3.

  • Lorch, Germania

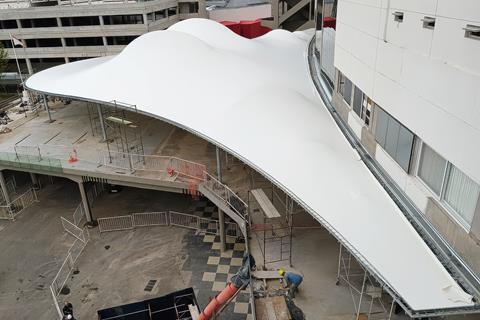

Architettura con membrana traforata sottoposta a forze di pretensione progettata dall'Ing. Agustin Alvarez Sarrieta.

Progetto tensostruttura CARP dello stadio Monumental

Utilizzando il programma RFEM insieme agli add-on Form-Finding e Cutting Pattern, gli ingegneri Agustín Alvarez e Daniel Isola hanno progettato gli aspetti estetici e di resistenza della geometria della membrana, che includevano l'ottenimento dei segmenti piani piegati nel pattern.

  • Buenos Aires, Argentina

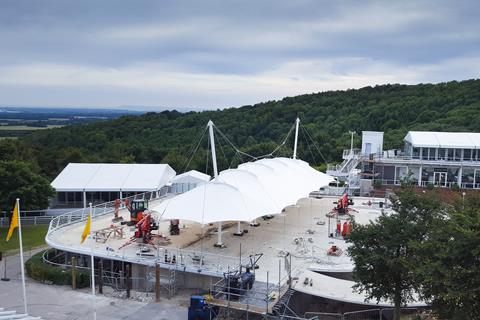

Vista del Champagne Bar al Goodwood Racecourse nel Regno Unito, a bista del sua design architettonico

Copertura a pensilina dello Champagne Bar

La società LEICHT è stata incaricata della fase di progettazione per il nuovo tetto del Champagne Bar, situato presso l'ippodromo di Goodwood. I passaggi di pianificazione includevano il processo di ricerca della forma, l'approvazione e la progettazione della membrana e della struttura di supporto in acciaio, nonché i modelli di taglio della membrana e dei cavi.

  • Regno Unito
Mostra altri progetti

Ora disponibile come versione beta gratuita

Prova il nuovo add-on Modelli di taglio per RFEM 6 – ora disponibile gratuitamente in forma beta.

Attivalo semplicemente nel tuo software RFEM 6 e inizia a utilizzare tutte le sue funzionalità.
