Střihové vzory v programu RFEM 6

Střihové vzory v programu RFEM 6

Proměňte složité, víceosé zakřivené geometrii síťových ploch snadno na výrobně připravené, rovinné dílčí segmenty. Doplněk Výřezy umožňuje definovat výřezové linie, včetně paralelních a rotačních možností, s novou funkcí „Víceřezová linie“.

S přesnou kontrolou nad kompenzací a bezproblémovými přechody mezi řezy zajišťuje tento nástroj vysoce kvalitní výsledky. Optimalizujte svůj návrhový proces pomocí metody plošného rozložení založené na energii, která minimalizuje sklady při montáži.

Ikona pro stažení Stáhnout bezplatnou zkušební verzi

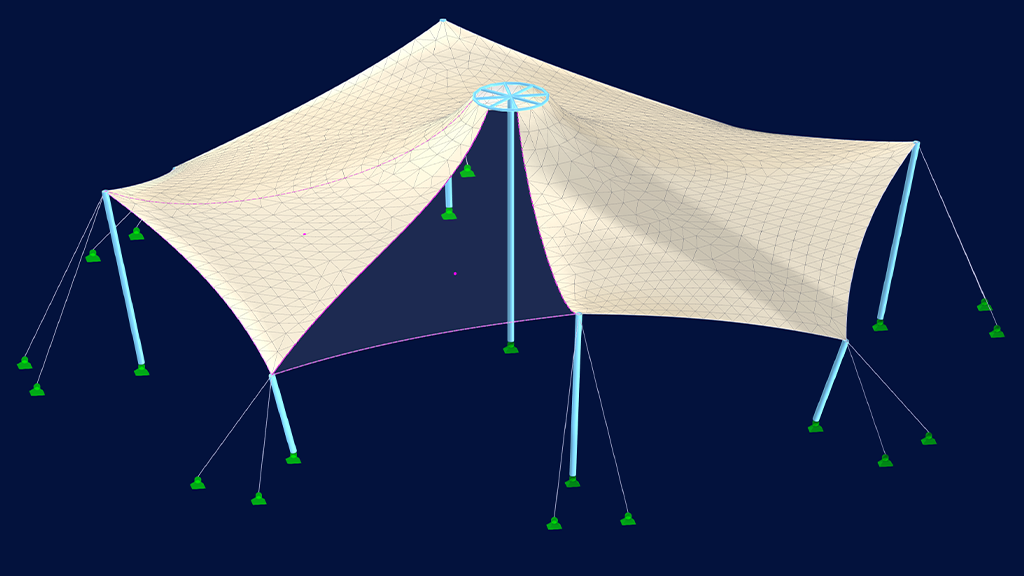

Membránová konstrukce zvýrazněná v rozhraní addonu Řezné šablony programu RFEM 6.
Subnavigation
01
Přehled
Ikona reprezentující RFEM 6, softwarovou aplikaci pro výpočty pomocí metody konečných prvků.

Addon pro střihové vzory

Addon „Střihové vzory“ byl vyvinut pro rozdělení víceosých zakřivených ploch sítě na rovné části vhodné pro výrobu. Tento program se obvykle používá pro zpracování dat z analýzy form-finding provedené addonem Form-Finding.

  • Během procesu rozvržení program berežuje geometrii síťové plochy a zadané hraniční podmínky pro vytvoření rozřezávacích linií.
  • Tento proces generuje dílčí segmenty, které mohou být vyrovnány s ohledem na aplikované kompenzační přetížení a povrchové tuhosti.
  • Výsledné rozřezané pruhy, včetně aplikovaných kompenzací a příplatků, jsou k dispozici pro další analýzy a výrobu.

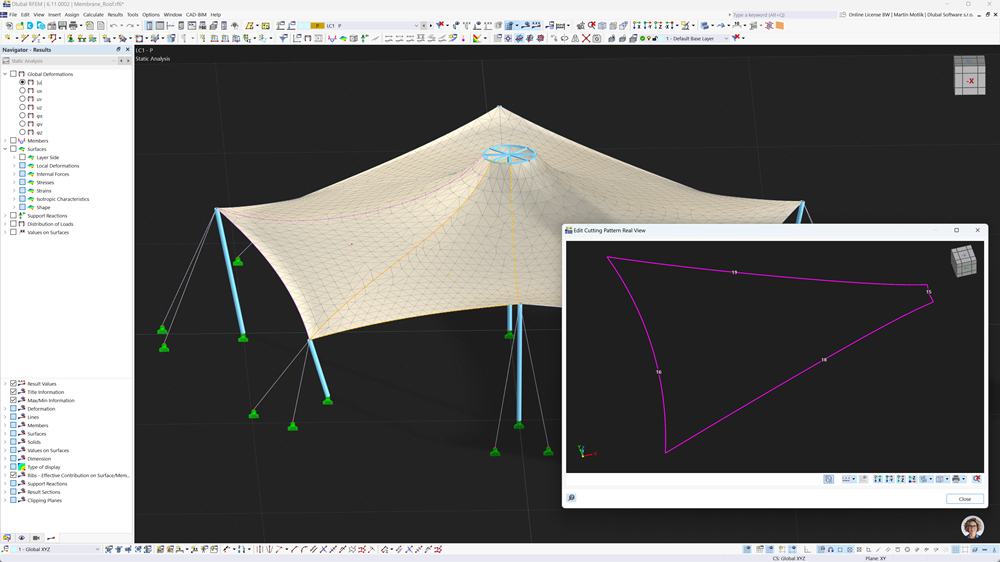

Zobrazení membránové konstrukce s detailním střižným obrazcem v dokonale spravovatelném zobrazení pomocí addonu Střižné obrazce programu RFEM. Představení přídavného modulu Cutting Pattern ve videu Co je nového 07/2025

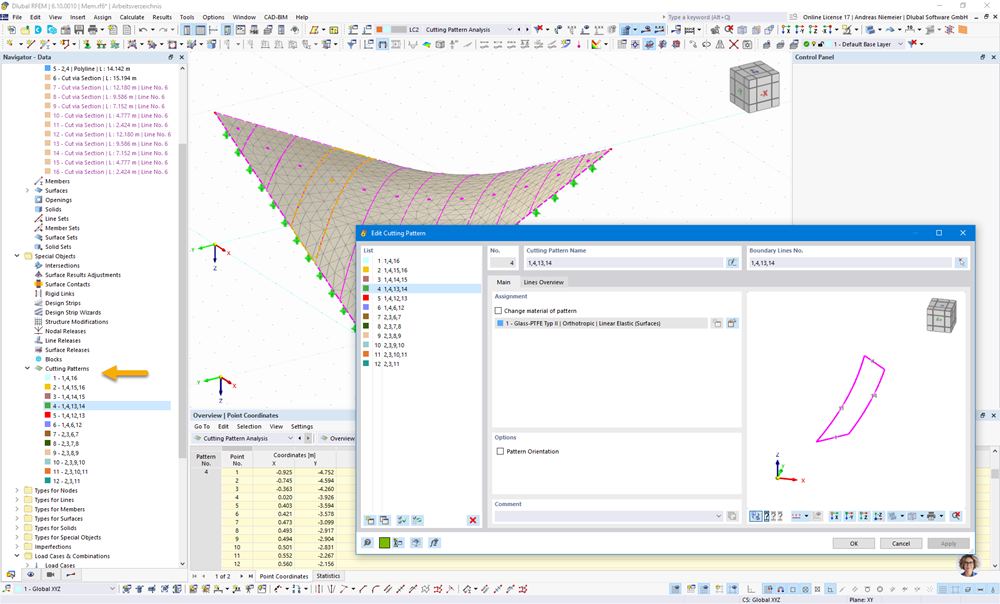

Membránová konstrukce zobrazená v programu RFEM 6 s řezy zvýrazňujícími schopnosti rozhraní
Podsegmenty jsou generovány definováním „řezných vzorů“ v rámci okrajových linií povrchu a průsečíků na povrchu.

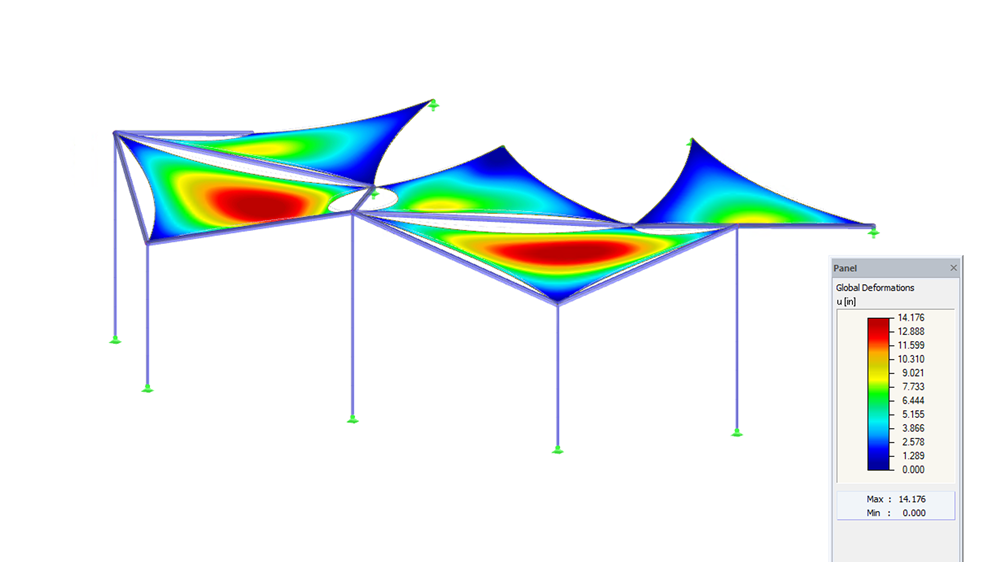

Převádění komplexních, zakřivených geometrií ploch na rovinné segmenty s addonem Řezné vzory.
Střihové vzory pro RFEM 6

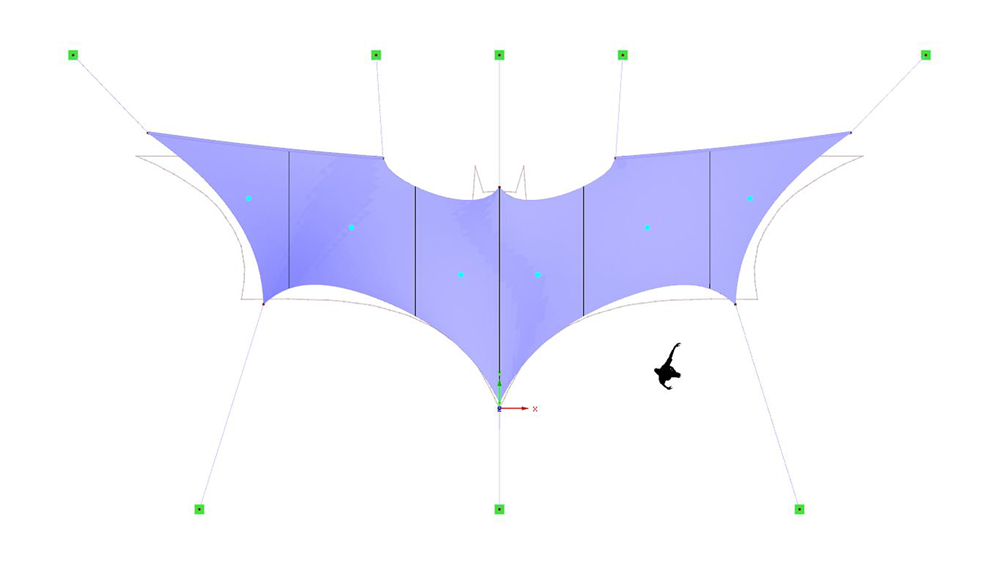

Zobrazení doplňku Cutting Patterns pro RFEM 6 pro převod síťovaných ploch do roviných sekcí
Střihové vzory pro RFEM 6
Zobrazení membránové konstrukce s detailním střižným obrazcem v dokonale spravovatelném zobrazení pomocí addonu Střižné obrazce programu RFEM. Představení přídavného modulu Cutting Pattern ve videu Co je nového 07/2025
Membránová konstrukce zobrazená v programu RFEM 6 s řezy zvýrazňujícími schopnosti rozhraní Podsegmenty jsou generovány definováním „řezných vzorů“ v rámci okrajových linií povrchu a průsečíků na povrchu.
Převádění komplexních, zakřivených geometrií ploch na rovinné segmenty s addonem Řezné vzory. Střihové vzory pro RFEM 6
Zobrazení doplňku Cutting Patterns pro RFEM 6 pro převod síťovaných ploch do roviných sekcí Střihové vzory pro RFEM 6
Představení přídavného modulu Cutting Pattern ve videu Co je nového 07/2025

Doporučená témata

Stažení 90denní plné zkušební verze Produkt | Form-finding pro RFEM 6
Moderní metody optimalizace ploch pomocí přídavného modulu pro střih v programu RFEM 6 pro přesnou výrobu

Výhody pro vás

  • Řezací linie pro rozdělení modelů povrchové sítě
  • Automaticky generované řezací linie paralelní nebo otočené k hlavní řezací linii
  • Vytváření řezacích pruhů nezávisle na původním zadání
  • Individuální nastavení přídavků na okrajových liniích každého řezacího pruhu
  • Zohlednění kompenzace přes plošné a lineární zatížení deformací
  • Numerická metoda vyrovnání povrchu s ohledem na tuhost pásu
  • Výstup vyrovnaných řezných pásů přes seznam hraničních bodů

Definice střihového vzoru na síťovaných plochách

Snadno definujte rozvržení stříhání membrán pomocí pokročilých typů čar a vlastních definic segmentů. Přídavný modul Řezné vzory zavádí intuitivní nástroje jako „Stříhání přes úsek“ a „Stříhání přes dvě čáry“, které umožňují přesné vytvoření podsegmentů na základě původní geometrie sítě. Definujte přídavky na vzorech a kontrolujte přechody mezi řezy přímo na hranicích a průnicích ploch.

Objevte dostupné funkce

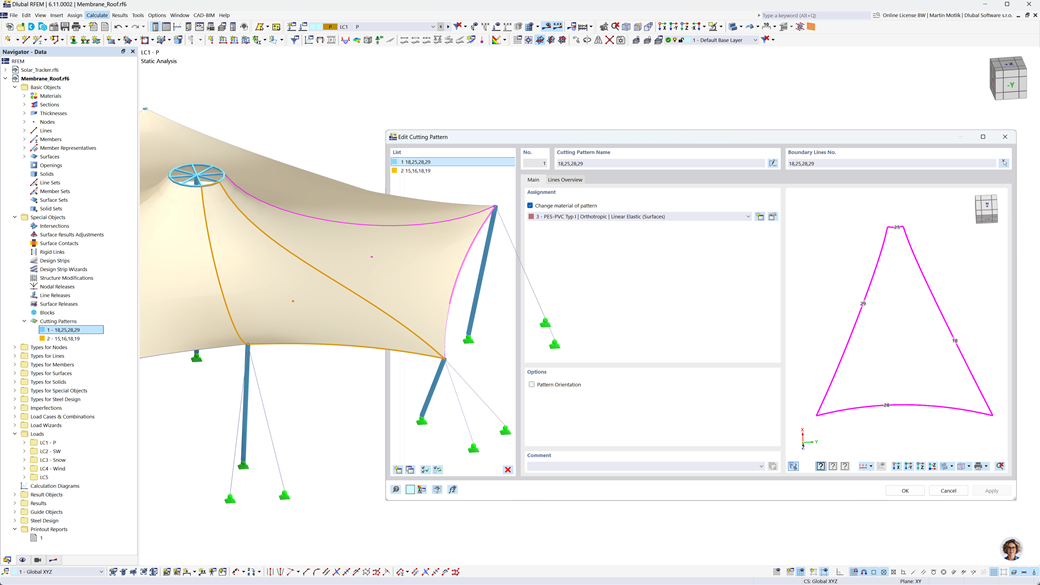

Uživatelské rozhraní programu RFEM 6 zobrazující detaily rastru pro řezání membránové konstrukce v dialogu.
Membránová konstrukce v programu RFEM 6 – uživatelské rozhraní a dialogové okno se specifickým střihovým vzorem membrány

Od kompenzačních zatížení k finální geometrii řezů

Případ zatížení Analýza střihového vzoru umožňuje přesné řízení kompenzace povrchů a hran. Výsledky zahrnují rozloženou geometrii řezu se souřadnicemi uzlů a podrobné statistiky, jako je plocha, šířka a rozměry.

Vyzkoušejte pomocí RFEM 6 na zkoušku

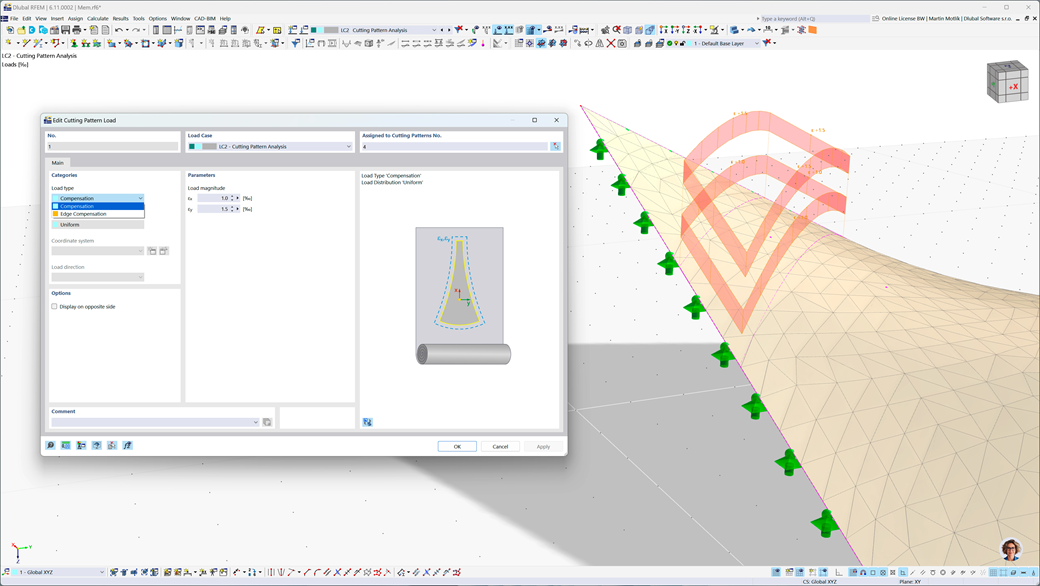

Add-on Řezné vzory programu RFEM 6 zobrazující nastavení kompenzačního zatížení v dialogovém okně.
Addon Střihové vzory pro RFEM 6 – Dialogové okno s nastavením zátěž pro kompenzaci
Přehled dostupných funkcí

Tento přehled představuje funkčnost doplňku Řezné vzory pro RFEM 6, který je aktuálně dostupný v beta verzi. Zatímco některé funkce jsou stále ve vývoji, již nyní si můžete prohlédnout komplexní seznam nástrojů, které v blízké budoucnosti podpoří vaši práci s řeznými vzory.

  • Podpora narovnání víceosých zakřivených povrchů sítě
  • Kompatibilní s výsledky addonu Form-Finding
  • Definice řezu pomocí roviny a řezu pomocí dvou linií
  • Možnost více řezných linií pro paralelní nebo otočené řezy
  • Analýza střihového vzoru jako samostatný zatěžovací stav
  • Definice střihových vzorů v rámci hraničních a průnikových linií
  • Kontrola tolerance mezi sousedními řeznými segmenty
  • Zohlednění kompenzačních deformačních zatížení a tuhostí plochy
  • Kompenzační zatížení plochy a okrajů pro přesnost narovnání
  • Výsledková tabulka střihového vzoru s souřadnicemi uzlů narovnané geometrie
  • Tabulka statistik s klíčovými veličinami, jako je plocha a šířka
  • Budoucí podpora trvalých definic řezů po opětovném síťování
  • Grafický výstup vyhlazených řezů v hlavním zobrazení
  • Export finálních tvarů řezů do formátu DXF
Objevte všechny funkce

Doporučené funkce a služby

Bílá ikona používaná k zobrazení symbolu komunity na tmavém pozadí

Komunita Dlubal

Připojte se k živé komunitě inženýrů a designérů. Pokládejte otázky, sdílejte nápady, navrhujte funkce a spojte se s ostatními, kteří čelí podobným výzvám.

Ikona symbolizující aplikační programové rozhraní, navržená s bílou grafikou vhodnou pro tmavé pozadí

API

Použijte Dlubal API k automatizaci procesů, integraci s externími nástroji a vytváření vlastních workflow přizpůsobených specifickým potřebám vašeho projektu.

Bílá ikona vzdělávací platformy na tmavém pozadí, vhodná pro obsah školení Dlubal.

Databáze znalostí

Začněte rychle s video tutoriály a užitečnými průvodci krok za krokem. Najděte odpovědi, tipy a vzdělávací obsah pro všechny úrovně zkušeností.

Ikona výpočetního systému White Cloud Computing navržená pro použití na tmavém pozadí

Výpočty v cloudu

Spouštějte své analýzy v cloudu – bez hardwarových omezení. Šetřete místní zdroje, zpracovávejte složité modely a pracujte kdekoli a kdykoli.

Jak střihový vzor podporuje projekty v reálném světě

Praktické příklady účinného plánování materiálu. Addon Střihové vzory umožňuje inženýrům vytvářet přesné střihové vzory pro membránové konstrukce, minimalizovat plýtvání materiálem a poskytovat výrobcům jasné údaje připravené k výrobě.

Membránové zastřešení Harzdrenalin na přehradě Rappbode poskytuje příklad vynikajících technických dovedností v Německu.

Membránová střecha Harzdrenalin na přehradě Rappbode

Gisela Zündel z inženýrské kanceláře pro konstrukční návrh v Lorch, Německo, byla odpovědná za statickou analýzu a plánování membránové střechy. Byl použit MKP program RFEM a přídavné moduly RF-FORM-FINDING, RF-CUTTING a RF-STEEL EC3.

  • Lorch, Německo

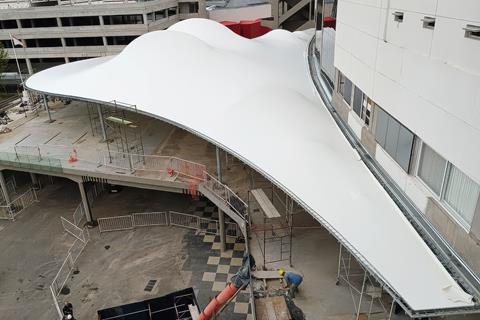

Architektonická konstrukce s membránou z textilie aplikovanou pro předpínací síly navržené Ing. Augustinem Álvarezem Sarrietou.

Projekt Tenso CARP na Monumentálním stadionu

Pomocí programu RFEM spolu s doplňky Form-Finding a Cutting Patterns navrhli inženýři Agustín Alvarez a Daniel Isola estetické a pevnostní aspekty geometrie membrány, což zahrnovalo získání plochých a složených vzorových segmentů.

  • Buenos Aires, Argentina

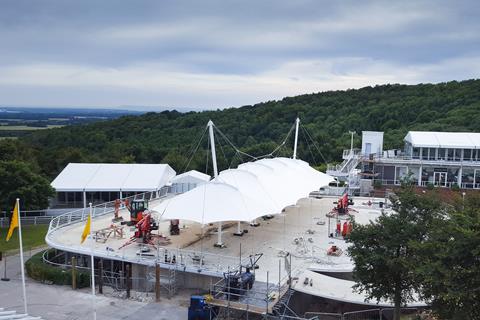

Champagne bar v Goodwood Racecourse ve Spojeném království představený svým architektonickým designem.

Střešní konstrukce v Champagne baru

Společnost LEICHT získala zakázku na návrhovou fázi nové střechy Champagne Baru, který se nachází na závodišti Goodwood. Plánovací kroky zahrnovaly proces hledání formy, schválení a návrh membrány a podpůrné ocelové konstrukce a vzory řezání membrán a kabelů.

  • Spojené království
Zobrazit další případové studie

Nyní jako bezplatná beta verze

Vyzkoušejte nový přídavný modul Cutting Patterns pro RFEM 6 – nyní k dispozici zdarma během fáze beta testování.

Jednoduše jej aktivujte ve své instalaci RFEM 6 a začněte využívat všechny jeho funkce.
